項目	CMK2-H
チューブ内径 mm	φ20	φ25	φ32	φ40
作動方式	複動・低油圧形
使用流体	油圧作動油
最高使用圧力 MPa	1.0
最低使用圧力 MPa	0.15
耐圧力 MPa	1.6
周囲温度 ℃	5～50
接続口径	Rc 1/8
ストローク許容差 mm	0～+2.0（～200）、0～+2.4（200を超える～）
使用ピストン速度 mm/s	5～300
クッション	ゴムクッション
給油	不要
許容吸収エネルギー J	0.166	0.308	0.424	0.639

製品質量、推力、外形寸法はCMK2（標準形）と同一です。

内部構造

部品リスト

品番	部品名称	材質	備考	品番	部品名称	材質	備考
1	ロッドナット	鋼	亜鉛クロメート	12	ピストンB	アルミニウム合金	-
2	ピストンロッド	φ20、φ25: ステンレス鋼 φ32、φ40:炭素鋼	工業用クロムメッキ	13	ヘッドカバー	アルミニウム合金	-
3	ロッドパッキン	ニトリルゴム	-	14	六角ナット	鋼	亜鉛クロメート
4	ブシュ	φ20: ドライベアリング φ25、φ32、φ40: 銅系	注1	15	スペーサ	鋼	亜鉛クロメート
5	ロッドカバー	アルミニウム合金	-	16	ナット	鋼	亜鉛クロメート
6	シリンダチューブ	ステンレス鋼	-	17	歯付座金	鋼	亜鉛クロメート
7	クッションゴム	ウレタンゴム	-	スイッチ付
8	ピストンA	アルミニウム合金	-	18	スイッチ本体	-	-
9	ピストンパッキン	ニトリルゴム	-	19	バンド	ステンレス鋼	-
10	磁石	プラスチック	-	20	なべ小ねじ	ステンレス鋼	-
11	ウェアリング	ポリアセタール樹脂	-	21	スイッチレール	ステンレス鋼	-

注1:ノンパープル仕様の場合、材質は含油樹脂製軸受になります。
注2:本製品はカシメ形のため分解できません。

規格表

基本形（00）

RD:ロッド側最高感度取付位置
HD:ヘッド側最高感度取付位置
注1:L寸法は小数点以下切り上げてください。
注2:T1※、T8※スイッチ、2色表示式スイッチのHD、RD、出張り寸法については、デジタルカタログ184ページを参照ください。
注3:付属品の外形寸法図については、デジタルカタログ96ページをご参照ください。

※上記以外の型番についての情報はデジタルカタログをご参照ください。

型番リスト

表示件数

型番

CMK2-H-[00,CA,CB,FA,FB,LB,LS,TA,TB]-[20,25,32,40]-[25,50,75,100,150,200,250,300]

CMK2-H-CC1-[20,25,32,40]-[25,50,75,100,150,200,250,300]

CMK2-H-CC-[20,25,32,40]-[25,50,75,100,150,200,250,300]

シリンダ内径

(φ)

ストローク

(mm)

支持形式

クレビスタイプ

支持金具取付位置

配管ねじ種類

最小発注数量

20 ～ 40	25 ～ 300	標準 / ロッド側フランジ / ヘッド側フランジ / ロッド側トラニオン / ヘッド側トラニオン	一山クレビス形 / 二山クレビス形	両側 / 片側	Rcねじ	1個
20 ～ 40	25 ～ 300	クレビス / 軸方向フート	一山クレビスブッシュ圧入形	-	Rcねじ	1個
20 ～ 40	25 ～ 300	クレビス / 軸方向フート	一山クレビス一体形	-	Rcねじ	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	6日目
- ( - )	15日目
- ( - )	8日目

詳細情報

基本情報

基本情報

一般シリンダの中で中口径（φ20〜φ40）のシリーズで、高耐蝕で長寿命。
バリエーションが豊富なカシメタイプのシリンダです。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

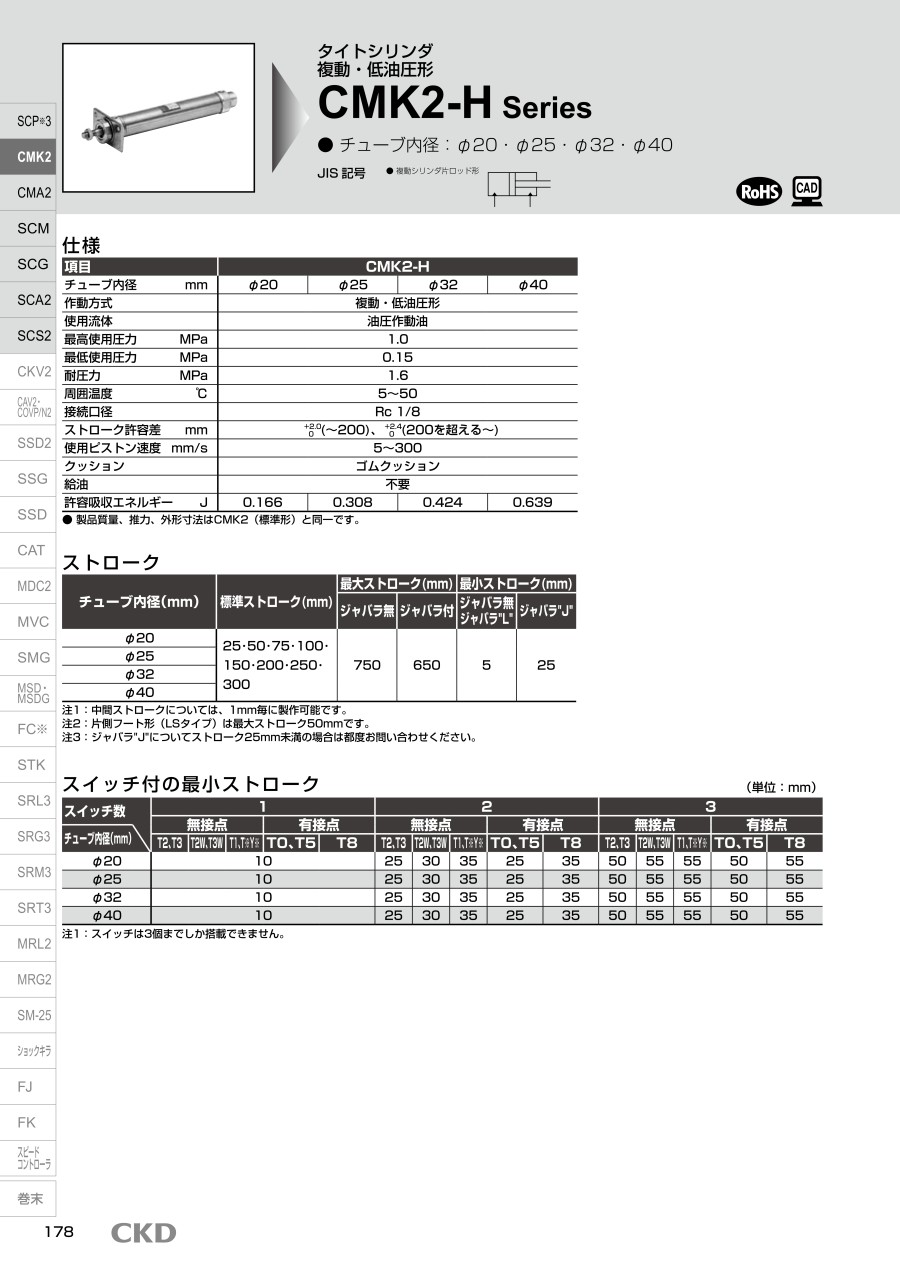

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
