イマオコーポレーション

ボールエンドボルト（BJ730）

Name: ボールエンドボルト （BJ730）
Brand: イマオコーポレーション
SKU: 221000368743
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

通常単価(税別): 1,193円～16,843円

税込単価: 1,312円～18,527円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールスクリュー（BSR,BSF）

3.8

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

スイベルスクリュー（Bタイプ）（BJ736-B）

通常価格(税別)： 955円 (税込価格：1,051円)

通常出荷日：在庫品1日目

ボールタイプのパッドです。角度がある場合のワーククランプに最適です。フラットタ...

詳細情報を確認する

ねじ種類
ボルトタイプ
材質（ねじ部）
鉄
材質（先端部）
鉄

未確定：候補が14型番あります。

商品情報
型番リスト
詳細情報

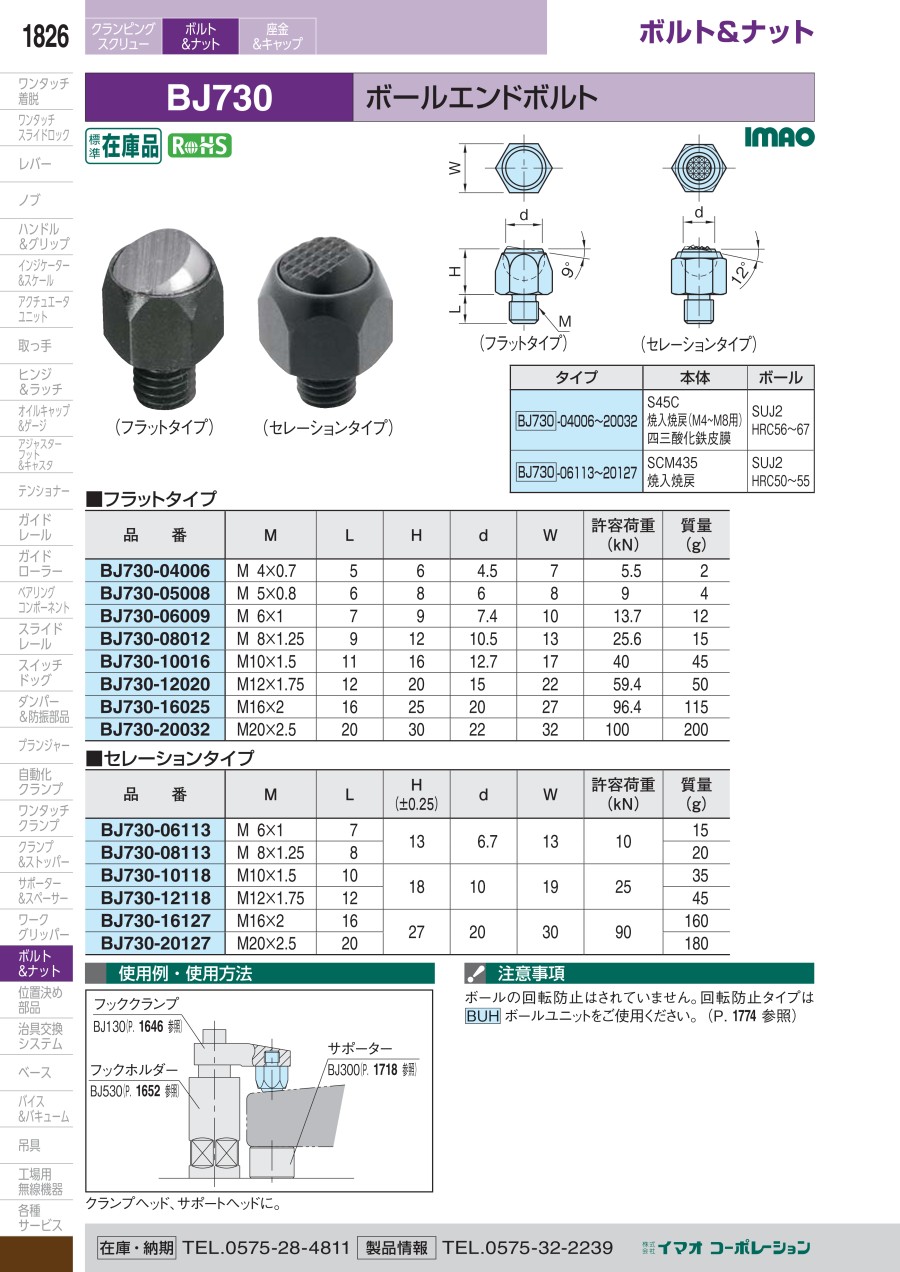

カタログ

商品情報

外形図

フラットタイプ

セレーションタイプ

製品仕様

タイプ	本体	ボール
フラットタイプ	S45C 焼入焼戻（M4～M8用）四三酸化鉄皮膜	SUJ2 HRC56～67
セレーションタイプ	SCM435 焼入焼戻	SUJ2 HRC50～55

規格表

フラットタイプ

型番	M	L	H	d	W	許容荷重（kN）	質量（g）
BJ730-05008	M5×0.8	6	8	6	8	9	4
BJ730-06009	M6×1	7	9	7.4	10	13.7	12
BJ730-08012	M8×1.25	9	12	10.5	13	25.6	15
BJ730-10016	M10×1.5	11	16	12.7	17	40	45
BJ730-12020	M12×1.75	12	20	15	22	59.4	50
BJ730-16025	M16×2	16	25	20	27	96.4	115
BJ730-20032	M20×2.5	20	30	22	32	100	200

セレーションタイプ

型番	M	L	H （±0.25）	d	W	許容荷重（kN）	質量（g）
BJ730-06113	M6×1	7	13	6.7	13	10	15
BJ730-08113	M8×1.25	8	13	6.7	13	10	20
BJ730-10118	M10×1.5	10	18	10	19	25	35
BJ730-12118	M12×1.75	12	18	10	19	25	45
BJ730-16127	M16×2	16	27	20	30	90	160
BJ730-20127	M20×2.5	20	27	20	30	90	180

使用例

クランプヘッド、サポートヘッドに。

注意・禁止事項

ボールの回転防止はされていません。回転防止タイプはBUHボールユニットをご使用ください。

型番リスト

表示件数

型番

ねじ径

先端形状

ねじピッチ

(mm)

長さL

(mm)

(φ)

幅W

(mm)

許容荷重

(N)

RoHS?

最小発注数量

4	フラット	0.7	5	6	4.5	7	5500	-	1個
5	フラット	0.8	6	8	6	8	9000	10	1個
6	フラット	1	7	9	7.4	10	13700	10	1個
6	セレーション	1	7	13	6.7	13	10000	10	1個
8	フラット	1.25	9	12	10.5	13	25600	10	1個
8	セレーション	1.25	8	13	6.7	13	10000	10	1個
10	フラット	1.5	11	16	12.7	17	40000	10	1個
10	セレーション	1.5	10	18	10	19	25000	10	1個
12	フラット	1.75	12	20	15	22	59400	10	1個
12	セレーション	1.75	12	18	10	19	25000	10	1個
16	フラット	2	16	25	20	27	96400	10	1個
16	セレーション	2	16	27	20	30	90000	10	1個
20	フラット	2.5	20	30	22	32	100000	10	1個
20	セレーション	2.5	20	27	20	30	90000	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,193円 ( 1,312円 )	4日目
1,589円 ( 1,748円 )	3日目
1,389円 ( 1,528円 )	在庫品1日目当日出荷可能
8,644円 ( 9,508円 )	3日目
2,189円 ( 2,408円 )	在庫品1日目当日出荷可能
8,704円 ( 9,574円 )	3日目
2,830円 ( 3,113円 )	在庫品1日目当日出荷可能
12,115円 ( 13,327円 )	3日目
3,043円 ( 3,347円 )	3日目
12,127円 ( 13,340円 )	3日目
3,628円 ( 3,991円 )	在庫品1日目当日出荷可能
15,952円 ( 17,547円 )	3日目
4,565円 ( 5,022円 )	4日目
16,843円 ( 18,527円 )	3日目

詳細情報

基本情報

基本情報

ボールタイプのパッドです。角度がある場合のワーククランプに最適です。フラットタイプとセレーションタイプがあります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
六角穴付止めねじ　ソフトタイプ
イマオコーポレーション
ワークグリッパーボールユニット（ボルトタイプ）（BUH）
イマオコーポレーション
クランプボルト（BJ748）

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
