ノブ パッド付きクランプボルト （CBWP）
- 通常単価(税別)
- 1,193円～2,909円
- 税込単価
- 1,312円～3,200円
通常出荷日：在庫品1日目当日出荷可能
【特長】・樹脂製のパッドで軟質なワークに使用できます。・ノブとボルトは接着固定してあります。・ノブはS...
詳細を確認未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| ノブ | ボルト | パッド |
|---|---|---|
| ポリプロピレン つや消しブラック | SUM22L 四三酸化鉄皮膜 | ポリアミド（6ナイロン） ブラック |
規格表
| 型番 | M | L | d | D | D1 | L1 | L2 | H | H1 | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|
| CBWP06053 | M 6×1.00 | 53 | 15 | 32 | 15 | 7.6 | 2.5 | 23 | 10 | 23 |
| CBWP08064 | M 8×1.25 | 64 | 18 | 40 | 17 | 9.0 | 3.5 | 27 | 12 | 52 |
| CBWP10070 | M10×1.50 | 70 | 21 | 50 | 19 | 11.0 | 4.0 | 32 | 14 | 80 |
| CBWP12086 | M12×1.75 | 86 | 25 | 63 | 22 | 13.0 | 5.0 | 37 | 16 | 131 |
使用例
樹脂製のパッドは、ボルト先端の球面に押し込んで装着してください。
商品特長詳細
・樹脂製のパッドで軟質なワークに使用できます。
・ノブとボルトは接着固定してあります。
・ノブはSTK-Nタイプのノブを使用しています。

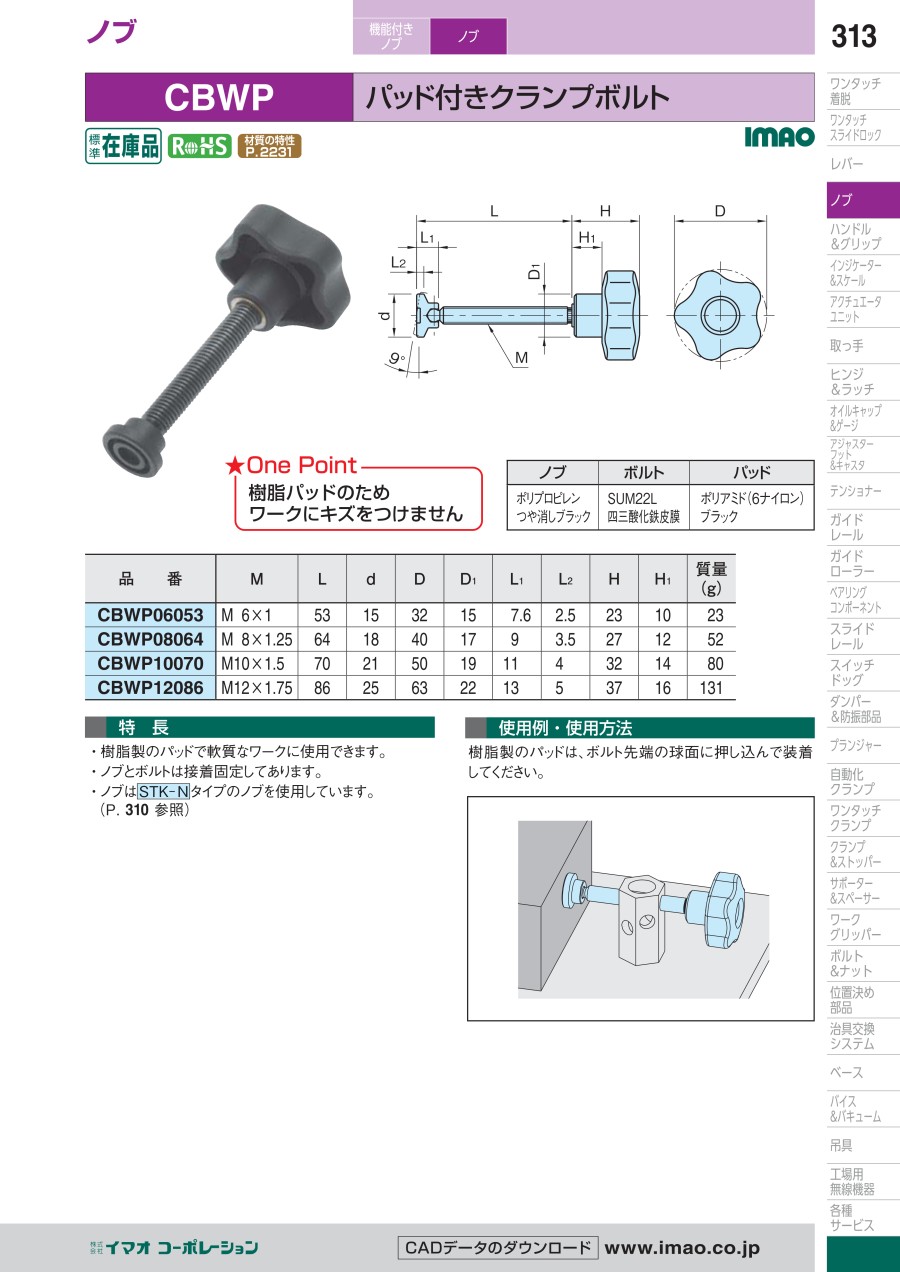

カタログ
商品担当おすすめ
イマオコーポレーション
スラストパッド付きボルト （BJ746）
イマオコーポレーション
ローレットヘッドスクリュー（Bタイプ） （BJ737-B）
ノブ パッド付きクランプボルト （CBWP）のレビュー
溶接治具のクランプ
4
4.02021/11/02
溶接治具のクランプ用として使用。締め付けには問題なしでしたが、先端の押さえ部分がすぐに外れてしまうのが難点です。
0人が参考にしています。
ワークの押さえボルトとして
5
5.02021/04/13
タブレット端末固定用のブラケット製作し固定で押さえボルトに使用しました。思っていた通りの商品見つかり助かりました。先端も...もっと読む
0人が参考にしています。
カウンター用クランプ
5
5.02021/01/07
使いやすい
只パットがもう少し大きい方が滑りが少ないと思う
0人が参考にしています。
試験ジグのワーク固定用
5
5.02020/08/04
布地のベルト固定用に使用しました。
反対側をゴムシートで抑えて締めこみを行いました。
簡易的に、且つ確実に固定できました...もっと読む
0人が参考にしています。
