メカニカル部品技術窓口
トグルパッド （BJ731）
- 通常単価(税別)
- 2,337円～4,515円
- 税込単価
- 2,571円～4,967円
任意の角度方向が可能なパッドです。角度がある場合のワーククランプに最適です。ス...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
未確定：候補が8型番あります。
商品情報
外形図
製品仕様
【本体仕様】
- BJ731：S45C／高周波焼入（ワーク当て面）／四三酸化鉄皮膜
- BJ731-SUS：SUS304
規格表
| 型番 | M | Lf | H | d | 許容荷重（kN） | 質量 （g） | ||||
|---|---|---|---|---|---|---|---|---|---|---|
| スチール製 | W | SUS製 | W | 静荷重 | 繰返し荷重 | |||||
| BJ731-08017 | 13 | BJ731-08017-SUS | 14 | M8×1.25 | 6 | 17 | 15 | 8 | 5.3 | 18 |
| BJ731-10022 | 17 | BJ731-10022-SUS | 17 | M10×1.5 | 8 | 22 | 20 | 11 | 7.3 | 38 |
| BJ731-12025 | 19 | BJ731-12025-SUS | 19 | M12×1.75 | 25 | 22 | 15.9 | 10.6 | 60 | |
| BJ731-16033 | 24 | - | - | M16×2 | 10 | 33 | 28 | 26.7 | 17.8 | 130 |
| BJ731-20025 | 30 | - | - | M20×2.5 | 14 | 40 | 35 | 37.5 | 25 | 210 |
使用例
使用方法
クランプヘッド、サポートヘッドに。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,337円 ( 2,571円 ) | 在庫品1日目当日出荷可能 |
3,541円 ( 3,895円 ) | 在庫品1日目当日出荷可能 |
2,337円 ( 2,571円 ) | 在庫品1日目当日出荷可能 |
3,988円 ( 4,387円 ) | 3日目 |
2,337円 ( 2,571円 ) | 在庫品1日目当日出荷可能 |
4,515円 ( 4,967円 ) | 3日目 |
2,533円 ( 2,786円 ) | 在庫品1日目当日出荷可能 |
3,720円 ( 4,092円 ) | 4日目 |
詳細情報
基本情報
任意の角度方向が可能なパッドです。角度がある場合のワーククランプに最適です。スチール製とステンレス製があります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

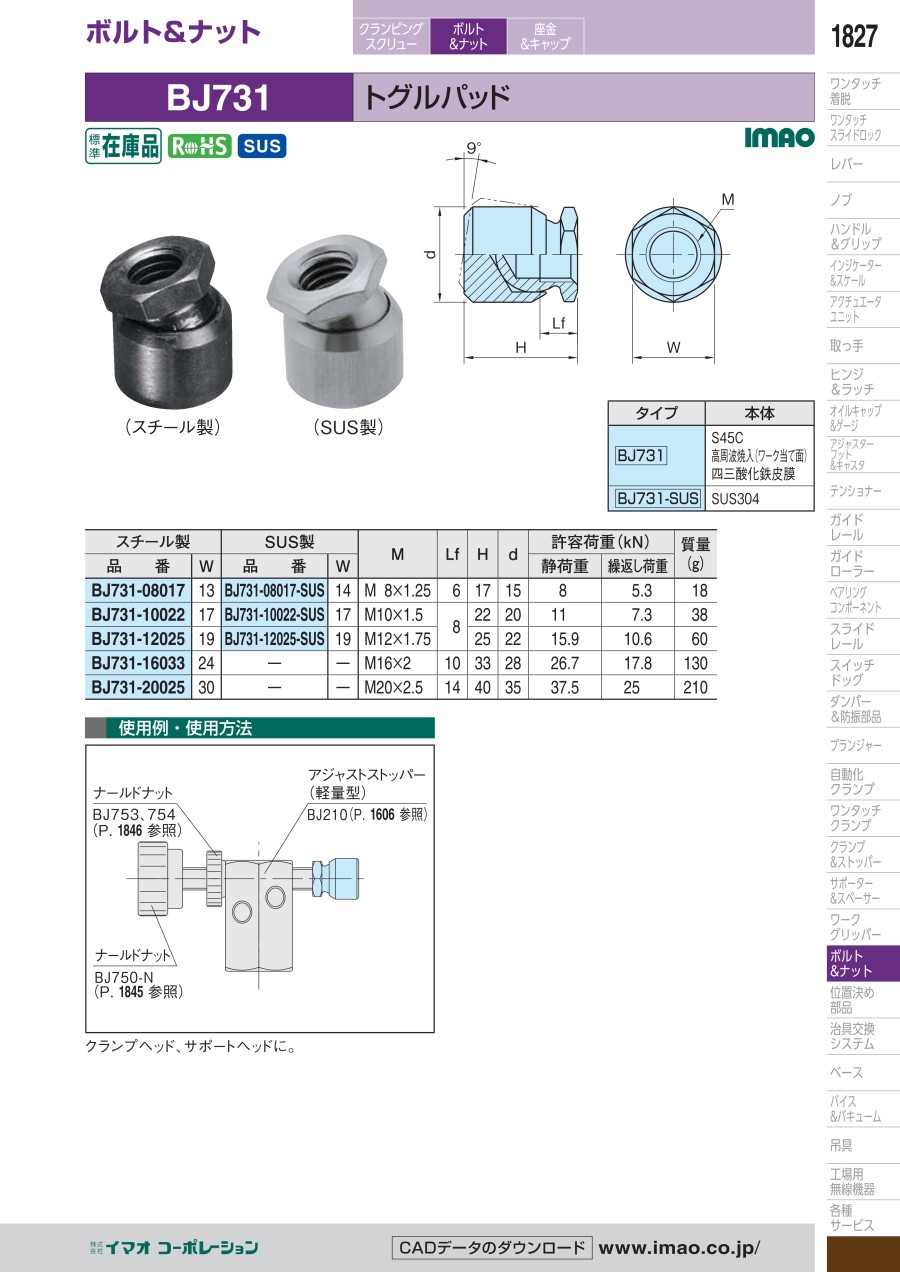

カタログ
