ボールスクリュー（BSR,BSF）

Name: ボール スクリュー （BSR,BSF）
Brand: イマオコーポレーション
SKU: 221000368631
Rating: 3.7 (4 reviews)

カタログ |

3.7

平均満足度3.7

この商品のレビューをみる（4件）

通常単価(税別): 155円～2,134円

税込単価: 171円～2,347円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールキャップスクリュー（BCR,BCF）

通常価格(税別)： 214円 (税込価格：235円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールスクリュー（エンプラ全球タイプ、SUS製）（BSRJ-SUS）

通常価格(税別)： 681円 (税込価格：749円)

通常出荷日：在庫品1日目

本体は、スチール製とステンレス製があり、ボールには全球タイプと半球タイプがあり...

詳細情報を確認する

ねじ種類
全ねじタイプ

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が78型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

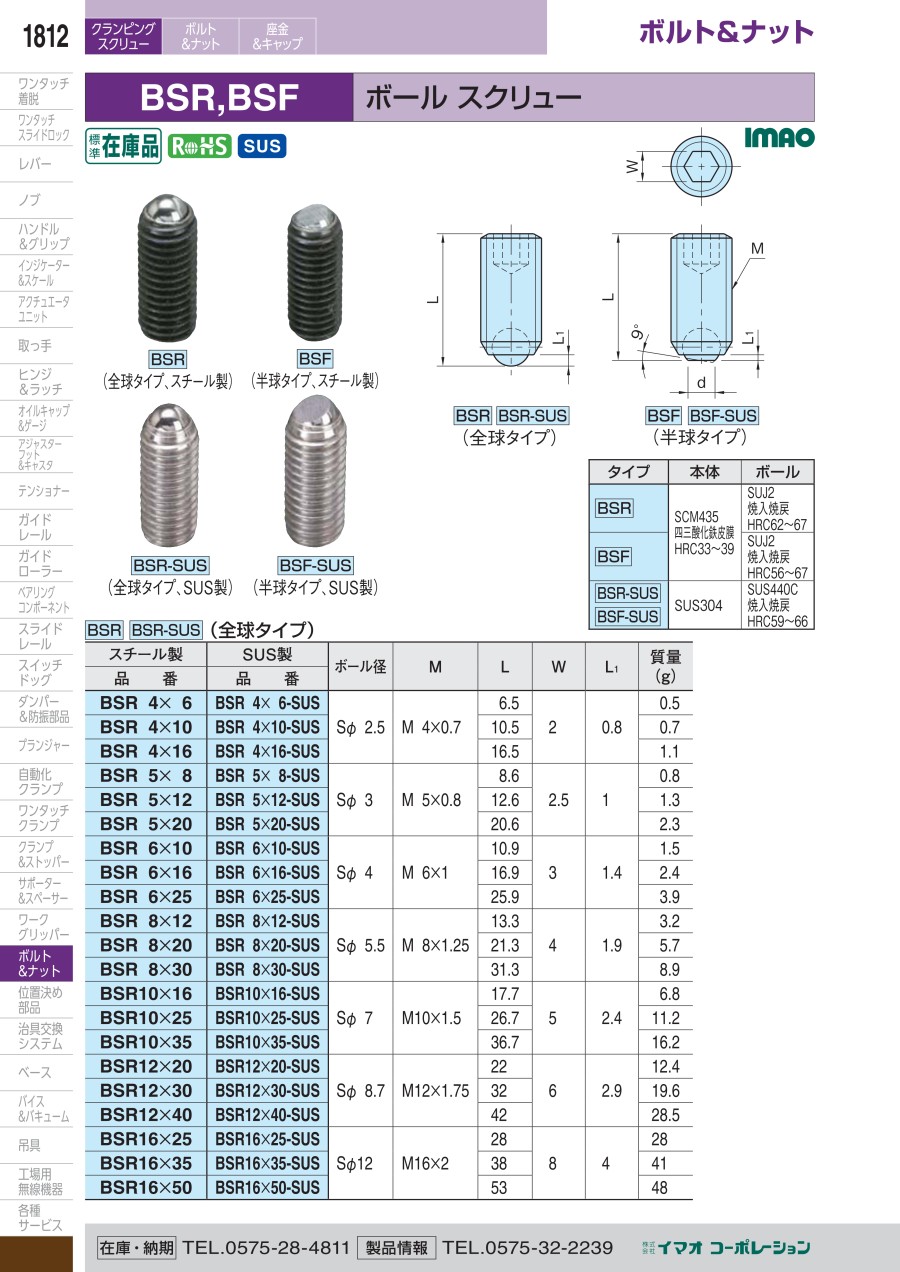

外形図

BSR、BSR-SUS（全球タイプ）

BSF、BSF-SUS（半球タイプ）

製品仕様

材質

タイプ	本体	ボール
BSR	SCM435 四三酸化鉄皮膜 HRC33～39	SUJ2 焼入焼戻 HRC62～67
BSF	SCM435 四三酸化鉄皮膜 HRC33～39	SUJ2 焼入焼戻 HRC56～67
BSR-SUS BSF-SUS	SUS304	SUS440C 焼入焼戻 HRC59～66

規格表

BSR、BSR-SUS（全球タイプ）

スチール製	SUS製	ボール径	M	L	W	L₁	質量（g）
型番	型番	ボール径	M	L	W	L₁	質量（g）
BSR 4× 6	BSR 4× 6-SUS	Sφ 2.5	M 4×0.70	6.5	2	0.8	0.5
BSR 4×10	BSR 4×10-SUS			10.5			0.7
BSR 4×16	BSR 4×16-SUS			16.5			1.1
BSR 5× 8	BSR 5× 8-SUS	Sφ 3.0	M 5×0.80	8.6	2.5	1	0.8
BSR 5×12	BSR 5×12-SUS			12.6			1.3
BSR 5×20	BSR 5×20-SUS			20.6			2.3
BSR 6×10	BSR 6×10-SUS	Sφ 4.0	M 6×1.00	10.9	3	1.4	1.5
BSR 6×16	BSR 6×16-SUS			16.9			2.4
BSR 6×25	BSR 6×25-SUS			25.9			3.9
BSR 8×12	BSR 8×12-SUS	Sφ 5.5	M 8×1.25	13.3	4	1.9	3.2
BSR 8×20	BSR 8×20-SUS			21.3			5.7
BSR 8×30	BSR 8×30-SUS			31.3			8.9
BSR10×16	BSR10×16-SUS	Sφ 7.0	M10×1.50	17.7	5	2.4	6.8
BSR10×25	BSR10×25-SUS			26.7			11.2
BSR10×35	BSR10×35-SUS			36.7			16.2
BSR12×20	BSR12×20-SUS	Sφ 8.7	M12×1.75	22	6	2.9	12.4
BSR12×30	BSR12×30-SUS			32			19.6
BSR12×40	BSR12×40-SUS			42			28.5
BSR16×25	BSR16×25-SUS	Sφ12.0	M16×2.00	28	8	4	28
BSR16×35	BSR16×35-SUS			38			41
BSR16×50	BSR16×50-SUS			53			48

BSF、BSF-SUS（半球タイプ）

スチール製	SUS製	ボール径	M	L	d	W	L₁	質量（g）
型番	型番	ボール径	M	L	d	W	L₁	質量（g）
BSF 4× 6	BSF 4× 6-SUS	Sφ 2.5	M 4×0.7	6	2	2	0.3	0.5
BSF 4×10	BSF 4×10-SUS			10				0.7
BSF 4×16	BSF 4×16-SUS			16				1.1
BSF 5× 8	BSF 5× 8-SUS	Sφ 3.0	M 5×0.8	8	2.4	2.5	0.4	0.8
BSF 5×12	BSF 5×12-SUS			12				1.3
BSF 5×20	BSF 5×20-SUS			20				2.3
BSF 6×10	BSF 6×10-SUS	Sφ 4.0	M 6×1	10	3.3	3	0.5	1.5
BSF 6×16	BSF 6×16-SUS			16				2.4
BSF 6×25	BSF 6×25-SUS			25				3.9
BSF 8×12	BSF 8×12-SUS	Sφ 5.5	M 8×1.25	12	4.6	4	0.6	3.2
BSF 8×20	BSF 8×20-SUS			20				5.7
BSF 8×30	BSF 8×30-SUS			30				8.9
BSF10×16	BSF10×16-SUS	Sφ 7.0	M10×1.5	16	6	5	0.7	6.8
BSF10×25	BSF10×25-SUS			25				11.2
BSF10×35	BSF10×35-SUS			35				16.2
BSF12×20	ー	Sφ 8.7	M12×1.75	20	7.4	6	0.9	12.4
BSF12×30	ー			30				19.6
BSF12×40	ー			40				28.5
BSF16×25	ー	Sφ12.0	M16×2	25	10.4	8	1	28
BSF16×35	ー			35				41
BSF16×50	ー			50				48

使用例

商品特長詳細

・BSR、BSR-SUS（全球）と BSF、BSF-SUS（半球）の2タイプがあります。
・BSF、BSF-SUS （半球タイプ）は面で受けますので、ワークが軟質な場合や、締付け力がかかる場合、角度のある場合等にご使用になれます。

注意・禁止事項

BSF、BSF-SUS （半球タイプ）のボールの回転防止はされていません。

型番リスト

表示件数

型番

ねじ径

先端形状

材質（ねじ部）

材質（先端部）

ねじピッチ

(mm)

長さL

(mm)

トラスココード

RoHS?

最小発注数量

4	フラット	[鉄] 鉄	鉄	M4×0.7	6	106-0635	10	1個
4	フラット	[ステンレス] ステンレス	ステンレス	M4×0.7	6	-	10	1個
4	フラット	[鉄] 鉄	鉄	M4×0.7	10	106-0651	10	1個
4	フラット	[ステンレス] ステンレス	ステンレス	M4×0.7	10	-	10	1個
4	フラット	[鉄] 鉄	鉄	M4×0.7	16	106-0678	10	1個
4	フラット	[ステンレス] ステンレス	ステンレス	M4×0.7	16	-	10	1個
5	フラット	[鉄] 鉄	鉄	M5×0.8	8	106-0694	10	1個
5	フラット	[ステンレス] ステンレス	ステンレス	M5×0.8	8	-	10	1個
5	フラット	[鉄] 鉄	鉄	M5×0.8	12	106-0716	10	1個
5	フラット	[ステンレス] ステンレス	ステンレス	M5×0.8	12	-	10	1個
5	フラット	[鉄] 鉄	鉄	M5×0.8	20	106-0732	10	1個
5	フラット	[ステンレス] ステンレス	ステンレス	M5×0.8	20	-	10	1個
6	フラット	[鉄] 鉄	鉄	M6×1	10	106-0759	10	1個
6	フラット	[ステンレス] ステンレス	ステンレス	M6×1	10	-	10	1個
6	フラット	[鉄] 鉄	鉄	M6×1	16	106-0775	10	1個
6	フラット	[ステンレス] ステンレス	ステンレス	M6×1	16	-	10	1個
6	フラット	[鉄] 鉄	鉄	M6×1	25	106-0791	10	1個
6	フラット	[ステンレス] ステンレス	ステンレス	M6×1	25	-	10	1個
8	フラット	[鉄] 鉄	鉄	M8×1.25	12	106-0813	10	1個
8	フラット	[ステンレス] ステンレス	ステンレス	M8×1.25	12	-	10	1個
8	フラット	[鉄] 鉄	鉄	M8×1.25	20	106-0830	10	1個
8	フラット	[ステンレス] ステンレス	ステンレス	M8×1.25	20	-	10	1個
8	フラット	[鉄] 鉄	鉄	M8×1.25	30	106-0856	10	1個
8	フラット	[ステンレス] ステンレス	ステンレス	M8×1.25	30	-	10	1個
10	フラット	[鉄] 鉄	鉄	M10×1.5	16	106-0872	10	1個
10	フラット	[ステンレス] ステンレス	ステンレス	M10×1.5	16	-	10	1個
10	フラット	[鉄] 鉄	鉄	M10×1.5	25	106-0899	10	1個
10	フラット	[ステンレス] ステンレス	ステンレス	M10×1.5	25	-	10	1個
10	フラット	[鉄] 鉄	鉄	M10×1.5	35	106-0911	10	1個
10	フラット	[ステンレス] ステンレス	ステンレス	M10×1.5	35	-	10	1個
12	フラット	[鉄] 鉄	鉄	M12×1.75	20	106-0937	10	1個
12	フラット	[ステンレス] ステンレス	ステンレス	M12×1.75	30	106-0996	10	1個
12	フラット	[鉄] 鉄	鉄	M12×1.75	40	106-1011	10	1個
16	フラット	[ステンレス] ステンレス	ステンレス	M16×2	25	106-1038	10	1個
16	フラット	[鉄] 鉄	鉄	M16×2	35	106-1054	10	1個
16	フラット	[ステンレス] ステンレス	ステンレス	M16×2	50	106-1071	10	1個
4	球面	[鉄] 鉄	鉄	M4×0.7	6.5	106-0627	10	1個
4	球面	[ステンレス] ステンレス	ステンレス	M4×0.7	6.5	-	10	1個
4	球面	[鉄] 鉄	鉄	M4×0.7	10.5	106-0643	10	1個
4	球面	[ステンレス] ステンレス	ステンレス	M4×0.7	10.5	-	10	1個
4	球面	[鉄] 鉄	鉄	M4×0.7	16.5	106-0660	10	1個
4	球面	[ステンレス] ステンレス	ステンレス	M4×0.7	16.5	-	10	1個
5	球面	[鉄] 鉄	鉄	M5×0.8	8.8	106-0686	10	1個
5	球面	[ステンレス] ステンレス	ステンレス	M5×0.8	8.8	-	10	1個
5	球面	[鉄] 鉄	鉄	M5×0.8	12.8	106-0708	10	1個
5	球面	[ステンレス] ステンレス	ステンレス	M5×0.8	12.8	-	10	1個
5	球面	[鉄] 鉄	鉄	M5×0.8	20.8	106-0724	10	1個
5	球面	[ステンレス] ステンレス	ステンレス	M5×0.8	20.8	-	10	1個
6	球面	[鉄] 鉄	鉄	M6×1	10.9	106-0741	10	1個
6	球面	[ステンレス] ステンレス	ステンレス	M6×1	10.9	-	10	1個
6	球面	[鉄] 鉄	鉄	M6×1	16.9	106-0767	10	1個
6	球面	[ステンレス] ステンレス	ステンレス	M6×1	16.9	-	10	1個
6	球面	[鉄] 鉄	鉄	M6×1	25.9	106-0783	10	1個
6	球面	[ステンレス] ステンレス	ステンレス	M6×1	25.9	-	10	1個
8	球面	[鉄] 鉄	鉄	M8×1.25	13.3	106-0805	10	1個
8	球面	[ステンレス] ステンレス	ステンレス	M8×1.25	13.3	-	10	1個
8	球面	[鉄] 鉄	鉄	M8×1.25	21.3	106-0821	10	1個
8	球面	[ステンレス] ステンレス	ステンレス	M8×1.25	21.3	-	10	1個
8	球面	[鉄] 鉄	鉄	M8×1.25	31.3	106-0848	10	1個
8	球面	[ステンレス] ステンレス	ステンレス	M8×1.25	31.3	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

339円 ( 373円 )	在庫品1日目当日出荷可能
605円 ( 666円 )	11日目
270円 ( 297円 )	3日目
678円 ( 746円 )	3日目
317円 ( 349円 )	3日目
678円 ( 746円 )	在庫品1日目当日出荷可能
339円 ( 373円 )	在庫品1日目当日出荷可能
605円 ( 666円 )	3日目
289円 ( 318円 )	3日目
584円 ( 642円 )	3日目
312円 ( 343円 )	在庫品1日目当日出荷可能
564円 ( 620円 )	13日目
322円 ( 354円 )	在庫品1日目当日出荷可能
698円 ( 768円 )	3日目
373円 ( 410円 )	3日目
698円 ( 768円 )	3日目
373円 ( 410円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	3日目
365円 ( 402円 )	3日目
730円 ( 803円 )	3日目
390円 ( 429円 )	在庫品1日目当日出荷可能
730円 ( 803円 )	3日目
426円 ( 469円 )	在庫品1日目当日出荷可能
667円 ( 734円 )	3日目
364円 ( 400円 )	3日目
794円 ( 873円 )	3日目
475円 ( 523円 )	3日目
809円 ( 890円 )	3日目
418円 ( 460円 )	在庫品1日目当日出荷可能
939円 ( 1,033円 )	10日目
479円 ( 527円 )	3日目
531円 ( 584円 )	10日目
521円 ( 573円 )	3日目
752円 ( 827円 )	3日目
895円 ( 985円 )	3日目
774円 ( 851円 )	3日目
157円 ( 173円 )	3日目
418円 ( 460円 )	3日目
176円 ( 194円 )	在庫品1日目当日出荷可能
424円 ( 466円 )	3日目
155円 ( 171円 )	在庫品1日目当日出荷可能
428円 ( 471円 )	3日目
157円 ( 173円 )	在庫品1日目当日出荷可能
555円 ( 611円 )	在庫品1日目当日出荷可能
164円 ( 180円 )	在庫品1日目当日出荷可能
428円 ( 471円 )	在庫品1日目当日出荷可能
176円 ( 194円 )	在庫品1日目当日出荷可能
584円 ( 642円 )	3日目
155円 ( 171円 )	在庫品1日目当日出荷可能
487円 ( 536円 )	3日目
176円 ( 194円 )	在庫品1日目当日出荷可能
523円 ( 575円 )	3日目
182円 ( 200円 )	在庫品1日目当日出荷可能
469円 ( 516円 )	3日目
214円 ( 235円 )	在庫品1日目当日出荷可能
546円 ( 601円 )	3日目
207円 ( 228円 )	在庫品1日目当日出荷可能
471円 ( 518円 )	3日目
300円 ( 330円 )	在庫品1日目当日出荷可能
624円 ( 686円 )	3日目

基本情報

基本情報

本体は、スチール製とステンレス製があり、ボールには全球タイプと半球タイプがあります。ネジサイズはM4～M16まであります。
【特長】
・BSF（半球タイプ）は面で受けますので、ワークが軟質な場合等にご使用になれます。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
クランピングスクリュー SCSS-VR/VF
FPD製造装置・半導体製造装置など、真空装置・真空容器内のワークの固定にご使用ください。薄膜フッ素コーティングにより、クリーン洗浄後でもボールの潤滑性を高め、ガス抜き穴とガス抜き溝が、装置内に溜まったガスを排出しやすくします。
鍋屋バイテック
クランピングスクリュー SCS-N・SCS-BR・SCSS-CE
完全ボールによる点接触でワークを確実に固定します。ツールホルダの止めねじや圧力ピース・ストッパなどにご使用ください。
鍋屋バイテック
クランピングスクリュー SCS-GB・SCSS-GB
ボールは9°までフレキシブルに回転。反転防止機構により確実にクランプします。鋳肌などの粗い面も、ギザボールが確実にクランプします。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
