クランプボルト （BJ748）
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 769円～5,855円
- 税込単価
- 846円～6,441円
治具等にご利用いただけるクランプボルトです。ネジサイズはM6～M24までありま...
詳細情報を確認する
未確定：候補が22型番あります。
商品情報

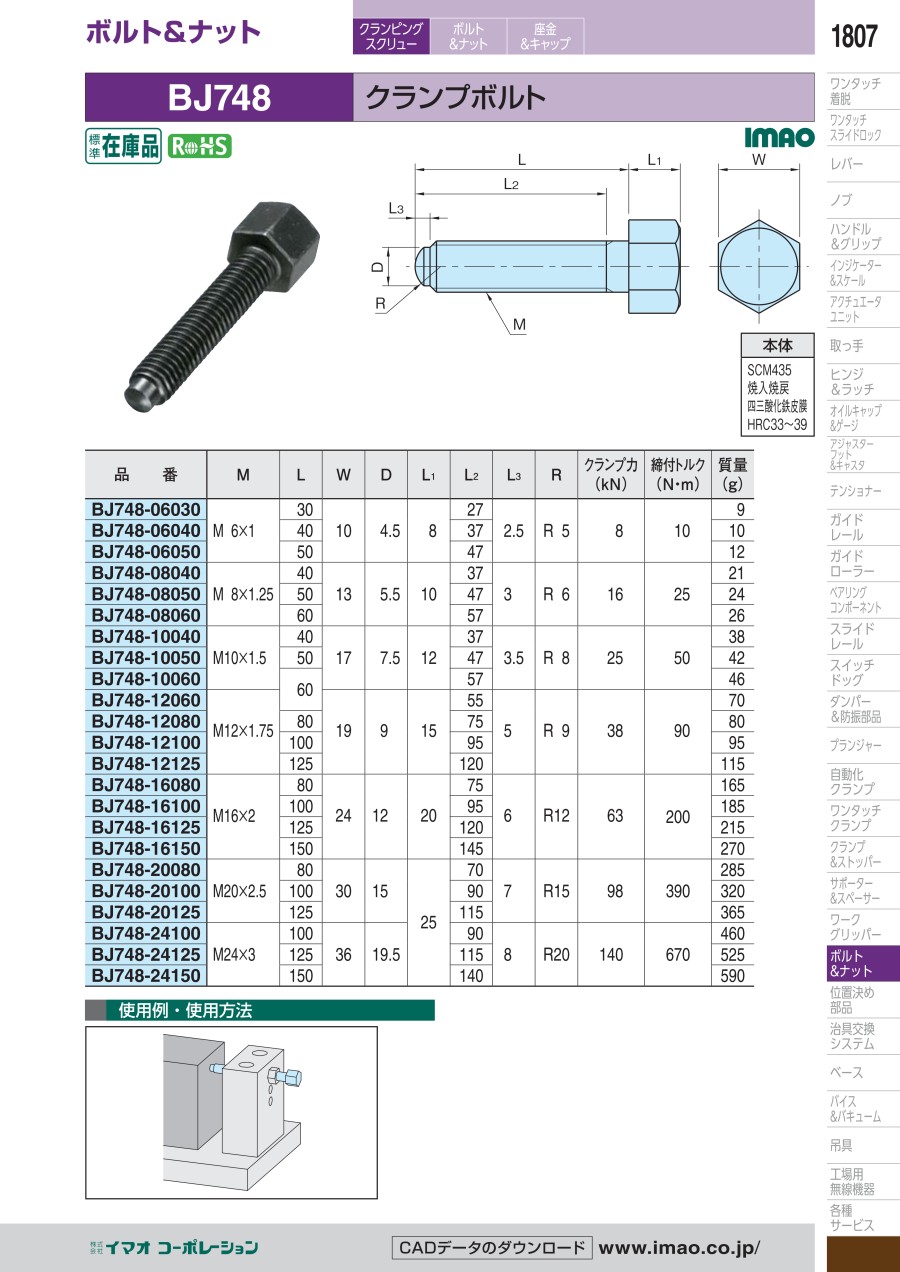

外形図
製品仕様
材質
| 本体 |
|---|
| SCM435 焼入焼戻 四三酸化鉄皮膜 HRC33～39 |
規格表
| 型番 | M | L | W | D | L1 | L2 | L3 | R | クランプ力 （kN） | 締付トルク （N・m） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BJ748-06030 | M 6×1.00 | 30 | 10 | 4.5 | 8 | 27 | 2.5 | R 5 | 8 | 10 | 9 |
| BJ748-06040 | 40 | 37 | 10 | ||||||||
| BJ748-06050 | 50 | 47 | 12 | ||||||||
| BJ748-08040 | M 8×1.25 | 40 | 13 | 5.5 | 10 | 37 | 3.0 | R 6 | 16 | 25 | 21 |
| BJ748-08050 | 50 | 47 | 24 | ||||||||
| BJ748-08060 | 60 | 57 | 26 | ||||||||
| BJ748-10040 | M10×1.5 | 40 | 17 | 7.5 | 12 | 37 | 3.5 | R 8 | 25 | 50 | 38 |
| BJ748-10050 | 50 | 47 | 42 | ||||||||
| BJ748-10060 | 60 | 57 | 46 | ||||||||
| BJ748-12060 | M12×1.75 | 19 | 9.0 | 15 | 55 | 5.0 | R 9 | 38 | 90 | 70 | |
| BJ748-12080 | 80 | 75 | 80 | ||||||||
| BJ748-12100 | 100 | 95 | 95 | ||||||||
| BJ748-12125 | 125 | 120 | 115 | ||||||||
| BJ748-16080 | M16×2.00 | 80 | 24 | 12.0 | 20 | 75 | 6.0 | R12 | 63 | 200 | 165 |
| BJ748-16100 | 100 | 95 | 185 | ||||||||
| BJ748-16125 | 125 | 120 | 215 | ||||||||
| BJ748-16150 | 150 | 145 | 270 | ||||||||
| BJ748-20080 | M20×2.5 | 80 | 30 | 15.0 | 25 | 70 | 7.0 | R15 | 98 | 390 | 285 |
| BJ748-20100 | 100 | 90 | 320 | ||||||||
| BJ748-20125 | 125 | 115 | 365 | ||||||||
| BJ748-24100 | M24×3.00 | 100 | 36 | 19.5 | 90 | 8.0 | R20 | 140 | 670 | 460 | |
| BJ748-24125 | 125 | 115 | 525 | ||||||||
| BJ748-24150 | 150 | 140 | 590 |
使用例
商品特長詳細
治具にご利用いただけるクランプボルトです。
ネジサイズはM6～M24まであり豊富です。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
769円 ( 846円 ) | 3日目 |
769円 ( 846円 ) | 3日目 |
769円 ( 846円 ) | 3日目 |
812円 ( 893円 ) | 在庫品1日目当日出荷可能 |
857円 ( 943円 ) | 在庫品1日目当日出荷可能 |
931円 ( 1,024円 ) | 3日目 |
1,262円 ( 1,388円 ) | 在庫品1日目当日出荷可能 |
1,389円 ( 1,528円 ) | 3日目 |
1,776円 ( 1,954円 ) | 4日目 |
2,036円 ( 2,240円 ) | 在庫品1日目当日出荷可能 |
2,274円 ( 2,501円 ) | 在庫品1日目当日出荷可能 |
2,383円 ( 2,621円 ) | 在庫品1日目当日出荷可能 |
2,599円 ( 2,859円 ) | 在庫品1日目当日出荷可能 |
2,599円 ( 2,859円 ) | 在庫品1日目当日出荷可能 |
2,708円 ( 2,979円 ) | 在庫品1日目当日出荷可能 |
2,924円 ( 3,216円 ) | 在庫品1日目当日出荷可能 |
3,358円 ( 3,694円 ) | 4日目 |
3,466円 ( 3,813円 ) | 3日目 |
3,617円 ( 3,979円 ) | 3日目 |
4,679円 ( 5,147円 ) | 在庫品1日目当日出荷可能 |
5,415円 ( 5,957円 ) | 在庫品1日目当日出荷可能 |
5,855円 ( 6,441円 ) | 3日目 |
詳細情報
基本情報
治具等にご利用いただけるクランプボルトです。ネジサイズはM6～M24まであります。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
