六角穴ボールプランジャー（BSU-A・BSUH-A）

Name: 六角穴 ボール プランジャー （BSU-A・BSUH-A）
Brand: イマオコーポレーション
SKU: 221000368585
Rating: 5 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 688円～4,655円

税込単価: 757円～5,121円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

六角穴ボールプランジャー（BST-A・BSTH-A）

4.3

通常価格(税別)： 236円 (税込価格：260円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールプランジャー（BSU・BSUH）

通常価格(税別)： 663円 (税込価格：729円)

通常出荷日：在庫品1日目

六角穴仕様ステンレス製ボールプランジャーです。【特長】・防錆が必要な箇所やクリ...

詳細情報を確認する

取付方法
スクリュー（六角）
ボール材質
SUS420
ボディ材質
SUS303
ゆるみ止め
なし
本体表面処理
なし
先端ボール表面処理
なし
先端ボール熱処理
焼入焼戻
耐熱温度 (℃)
180

未確定：候補が27型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

重荷重用外観（背面に2本ライン有り）。
六角レンチにて取り付け可能。耐熱温度 180℃。
レバー・ノブの位置決め、ワーク・治具の位置決めや、ピラーのストッパーとして最適。
防錆が必要な箇所やクリーン環境に最適なステンレス製。

材質

本体SUS303
コイルばね SUS302WPA
ボール SUS420、HRRC55

規格表

軽荷重用(ライン無し)		重荷重用(2本ライン)		M	d	L	S	W	質量 (g)
型番	荷重(N) 最小～最大	型番	荷重(N) 最小～最大	M	d	L	S	W	質量 (g)
BSU3A	1.5～3	BSUH3A	5～7	M3×0.5	1.5	9	0.5	1.5	0.2
BSU4A	4～10	BSUH4A	12～22	M4×0.7	2.5	10	0.8	2	0.5
BSU4AL	4～10	-	-	M4×0.7	2.5	16	0.8	2	0.9
BSU5A	6～11	BSUH5A	19～30	M5×0.8	3	14	0.9	2.5	1.3
BSU5AL	6～11	-	-	M5×0.8	3	20	0.9	2.5	1.8
BSU6A	9～13	BSUH6A	28～40	M6×1	3.5	15	1	3	2
BSU6AL	9～13	-	-	M6×1	3.5	25	1	3	3
BSU8A	15～30	BSUH8A	47～73	M8×1.25	5	18	1.5	4	4
BSU8AL	15～30	-	-	M8×1.25	5	30	1.5	4	7
BSU10A	20～35	BSUH10A	66～100	M10×1.5	6	23	2	5	8
BSU10AL	20～35	-	-	M10×1.5	6	35	2	5	14
BSU12A	30～55	BSUH12A	66～120	M12×1.75	8	26	2.5	6	12
BSU12AL	30～55	-	-	M12×1.75	8	40	2.5	6	22
BSU16A	65～125	BSUH16A	90～180	M16×2	10	33	3.5	8	31
BSU16AL	65～125	-	-	M16×2	10	45	3.5	8	47
BSU20A	80～160	BSUH20A	115～240	M20×2.5	12	43	4.5	10	64
BSU24A	90～180	BSUH24A	130～270	M24×3	15	48	5.5	12	100

製品識別のため、製品背面にマーキング有り（軽荷重用ラインなし、重荷重用2本ライン）。

型番リスト

表示件数

型番

外径 D(またはオネジ M)

(mm)

ストロークS

(mm)

最小荷重（範囲）

(N)

最小荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径 d

(φ)

ねじピッチ

(mm)

荷重識別

RoHS?

最小発注数量

3	0.5	0.01～50	1.5	3	9	1.5	0.5	軽荷重用(ライン無し)	10	1個
4	0.8	0.01～50	4	10	10	2.5	0.7	軽荷重用(ライン無し)	10	1個
4	0.8	0.01～50	4	10	16	2.5	0.7	軽荷重用(ライン無し)	10	1個
5	0.9	0.01～50	6	11	14	3	0.8	軽荷重用(ライン無し)	10	1個
5	0.9	0.01～50	6	11	20	3	0.8	軽荷重用(ライン無し)	10	1個
6	1	0.01～50	9	13	15	3.5	1	軽荷重用(ライン無し)	10	1個
6	1	0.01～50	9	13	25	3.5	1	軽荷重用(ライン無し)	10	1個
8	1.5	0.01～50	15	30	18	5	1.25	軽荷重用(ライン無し)	10	1個
8	1.5	0.01～50	15	30	30	5	1.25	軽荷重用(ライン無し)	10	1個
10	2	0.01～50	20	35	23	6	1.5	軽荷重用(ライン無し)	10	1個
10	2	0.01～50	20	35	35	6	1.5	軽荷重用(ライン無し)	10	1個
12	2.5	0.01～50	30	55	26	8	1.75	軽荷重用(ライン無し)	10	1個
12	2.5	0.01～50	30	55	40	8	1.75	軽荷重用(ライン無し)	10	1個
16	3.5	50.01～100	65	125	33	10	2	軽荷重用(ライン無し)	10	1個
16	3.5	50.01～100	65	125	45	10	2	軽荷重用(ライン無し)	10	1個
20	4.5	50.01～100	80	160	43	12	2.5	軽荷重用(ライン無し)	10	1個
24	5.5	50.01～100	90	180	48	15	3	軽荷重用(ライン無し)	10	1個
3	0.5	0.01～50	5	7	9	1.5	0.5	重荷重用(2本ライン)	10	1個
4	0.8	0.01～50	12	22	10	2.5	0.7	重荷重用(2本ライン)	10	1個
5	0.9	0.01～50	19	30	14	3	0.8	重荷重用(2本ライン)	10	1個
6	1	0.01～50	28	40	15	3.5	1	重荷重用(2本ライン)	10	1個
8	1.5	0.01～50	47	73	18	5	1.25	重荷重用(2本ライン)	10	1個
10	2	50.01～100	66	100	23	6	1.5	重荷重用(2本ライン)	10	1個
12	2.5	50.01～100	66	120	26	8	1.75	重荷重用(2本ライン)	10	1個
16	3.5	50.01～100	90	180	33	10	2	重荷重用(2本ライン)	10	1個
20	4.5	100.01～300	115	240	43	12	2.5	重荷重用(2本ライン)	10	1個
24	5.5	100.01～300	130	270	48	15	3	重荷重用(2本ライン)	10	1個

通常単価(税別) (税込単価)	通常出荷日

897円 ( 987円 )	在庫品1日目当日出荷可能
688円 ( 757円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	3日目
688円 ( 757円 )	在庫品1日目当日出荷可能
1,280円 ( 1,408円 )	3日目
790円 ( 869円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	3日目
1,110円 ( 1,221円 )	在庫品1日目当日出荷可能
1,396円 ( 1,536円 )	在庫品1日目当日出荷可能
1,144円 ( 1,258円 )	在庫品1日目当日出荷可能
1,629円 ( 1,792円 )	在庫品1日目当日出荷可能
1,489円 ( 1,638円 )	3日目
2,133円 ( 2,346円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	3日目
3,394円 ( 3,733円 )	3日目
2,327円 ( 2,560円 )	3日目
4,364円 ( 4,800円 )	3日目
1,028円 ( 1,131円 )	3日目
902円 ( 992円 )	3日目
993円 ( 1,092円 )	在庫品1日目当日出荷可能
902円 ( 992円 )	在庫品1日目当日出荷可能
1,154円 ( 1,269円 )	在庫品1日目当日出荷可能
1,204円 ( 1,324円 )	3日目
1,697円 ( 1,867円 )	在庫品1日目当日出荷可能
2,133円 ( 2,346円 )	3日目
2,692円 ( 2,961円 )	3日目
4,655円 ( 5,121円 )	3日目

詳細情報

基本情報

基本情報

六角穴仕様ステンレス製ボールプランジャーです。
【特長】
・防錆が必要な箇所やクリーン環境に最適なステンレス製。
・六角レンチにて取り付け可能です。
・製品識別の為、製品背面にマーキングが付いています。
・各ネジ径に2種類の荷重を用意します（軽荷重用ライン無し、重荷重用2本ライン）。
・耐熱温度：180℃。
【用途】
・レバー、ノブの位置決め。
・ワーク、治具の位置決め。
・ピラーのストッパー。

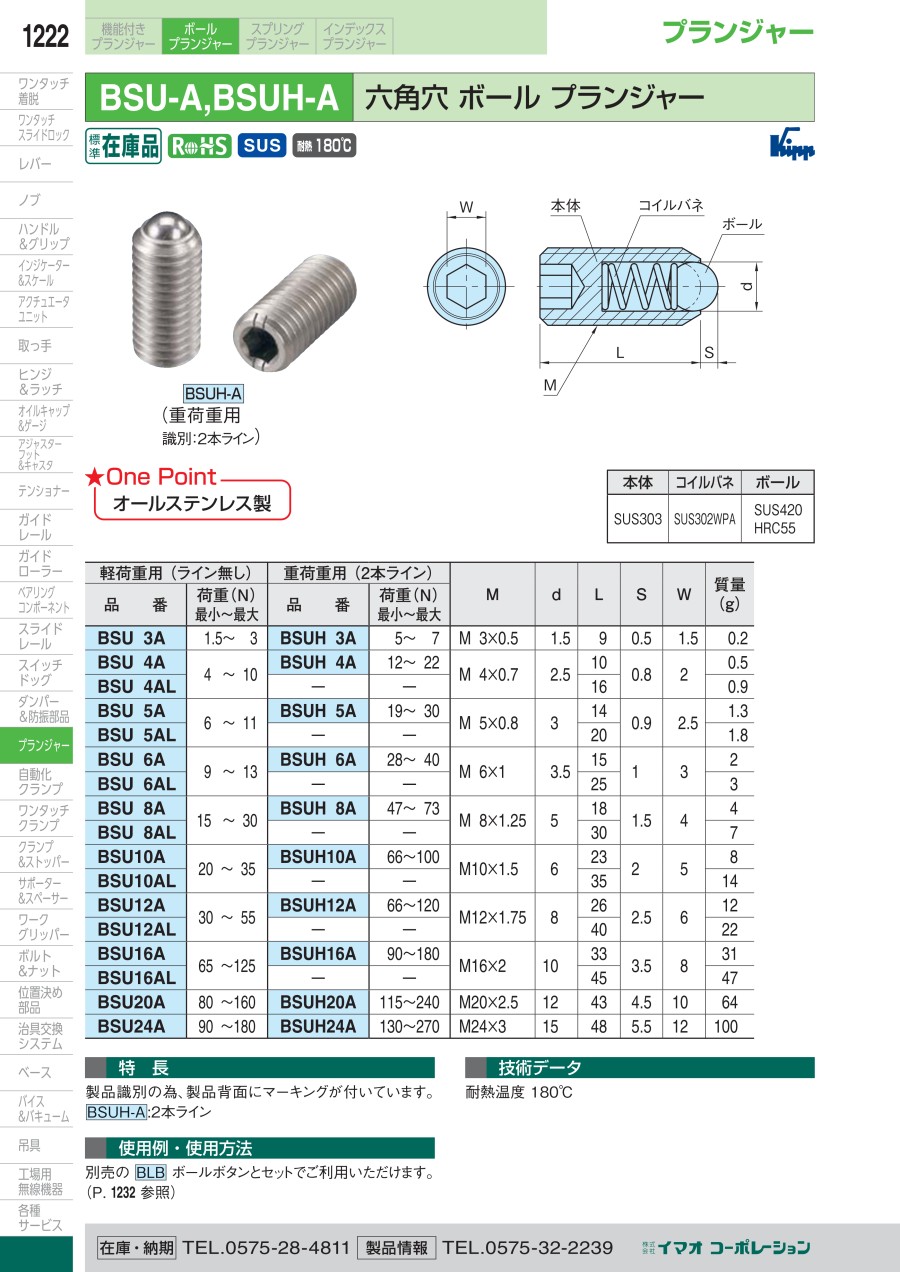

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
鍋屋バイテック
ミニボールプランジャ PNBF
鍋屋バイテック社製のミニボールプランジャ_PNBFでございます。ステンレス製もお選びいただけます。
ミスミ
ボールプランジャ　ローラタイプ
ボールプランジャ　ローラタイプです。ミスミ品でも相当品のご用意がございます。こちらはメインボールとサブボールの構造によりボールがスムーズに回転します。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
