イマオコーポレーション

ボールプランジャー（ロングロック付）（LBSU・LBSUH）

Name: ボール プランジャー（ロングロック付）（LBSU・LBSUH）
Brand: イマオコーポレーション
SKU: 221000368574
Rating: 4 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（2件）

この商品のFAQをみる（2件）

通常単価(税別): 868円～3,200円

税込単価: 955円～3,520円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

六角穴ボールプランジャー（ロングロック付）（LBST-A・LBSTH-A）

通常価格(税別)： 417円 (税込価格：459円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

六角穴ボールプランジャー（BSU-A・BSUH-A）

通常価格(税別)： 688円 (税込価格：757円)

通常出荷日：在庫品1日目

緩み止め防止付きのオールステンレスボールプランジャーです。【特長】・緩み止め防...

詳細情報を確認する

取付方法
スクリュー（マイナス溝）
ボール材質
ステンレス
ボディ材質
ステンレス
ゆるみ止め
あり
本体表面処理
なし
先端ボール表面処理
なし
先端ボール熱処理
焼入焼戻
耐熱温度 (℃)
80

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ネジ径：M3～M6

ネジ径：M8～M16

製品仕様

重荷重用識別：2本ライン

本体：SUS303
コイルバネ：SUS302WPA
ボール：SUS420 HRC55
ロングロック：ポリアミド

規格表

軽荷重用（ライン無し）		重荷重用（2本ライン）		M	d	L	S	W	A	モーメント（N・m）		質量（g）
型番	荷重（N）最小～最大	型番	荷重（N）最小～最大	M	d	L	S	W	A	取付け	取外し	質量（g）
LBSU3	1.5～3	LBSUH3	5～7	M3×0.5	1.5	7	0.5	0.4	4	0.1	0.07	0.2
LBSU4	4～10	LBSUH4	12～22	M4×0.7	2.5	9	0.8	0.6	5	0.18	0.12	0.6
LBSU5	6～11	LBSUH5	19～30	M5×0.8	3	12	0.9	0.8	6	0.12	0.08	0.9
LBSU6	9～13	LBSUH6	28～40	M6×1	3.5	14	1	1	7	0.43	0.21	1.5
LBSU8	15～30	LBSUH8	47～73	M8×1.25	5	16	1.5	1.2	8	1.09	0.37	3.5
LBSU10	20～35	LBSUH10	66～100	M10×1.5	6	19	2	1.6	9	1.36	0.62	7
LBSU12	30～55	LBSUH12	66～120	M12×1.75	8	22	2.5	2	10	2.03	1.36	10
LBSU16	65～125	LBSUH16	90～180	M16×2	10	24	3.5	2.5	14	3.95	2.95	24

型番リスト

表示件数

型番

外径 D(またはオネジ M)

(mm)

ストロークS

(mm)

最小荷重（範囲）

(N)

最小荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径 d

(φ)

ねじピッチ

(mm)

荷重識別

取付けモーメント

(N・m)

取外しモーメント

(N・m)

RoHS?

最小発注数量

3	0.5	0.01～50	1.5	3	7	1.5	0.5	軽荷重用(ライン無し)	0.1	0.07	10	1個
4	0.8	0.01～50	4	10	9	2.5	0.7	軽荷重用(ライン無し)	0.18	0.12	10	1個
5	0.9	0.01～50	6	11	12	3	0.8	軽荷重用(ライン無し)	0.12	0.08	10	1個
6	1	0.01～50	9	13	14	3.5	1	軽荷重用(ライン無し)	0.43	0.21	10	1個
8	1.5	0.01～50	15	30	16	5	1.25	軽荷重用(ライン無し)	1.09	0.37	10	1個
10	2	0.01～50	20	35	19	6	1.5	軽荷重用(ライン無し)	1.36	0.62	10	1個
12	2.5	0.01～50	30	55	22	8	1.75	軽荷重用(ライン無し)	2.03	1.36	10	1個
16	3.5	50.01～100	65	125	24	10	2	軽荷重用(ライン無し)	3.95	2.95	10	1個
3	0.5	0.01～50	5	7	7	1.5	0.5	重荷重用(2本ライン)	0.1	0.07	10	1個
4	0.8	0.01～50	12	22	9	2.5	0.7	重荷重用(2本ライン)	0.18	0.12	10	1個
5	0.9	0.01～50	19	30	12	3	0.8	重荷重用(2本ライン)	0.12	0.08	10	1個
6	1	0.01～50	28	40	14	3.5	1	重荷重用(2本ライン)	0.43	0.21	10	1個
8	1.5	0.01～50	47	73	16	5	1.25	重荷重用(2本ライン)	1.09	0.37	10	1個
10	2	50.01～100	66	100	19	6	1.5	重荷重用(2本ライン)	1.36	0.62	10	1個
12	2.5	50.01～100	66	120	22	8	1.75	重荷重用(2本ライン)	2.03	1.36	10	1個
16	3.5	50.01～100	90	180	24	10	2	重荷重用(2本ライン)	3.95	2.95	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,071円 ( 1,178円 )	3日目
950円 ( 1,045円 )	在庫品1日目当日出荷可能
960円 ( 1,056円 )	在庫品1日目当日出荷可能
868円 ( 955円 )	3日目
1,222円 ( 1,344円 )	在庫品1日目当日出荷可能
1,395円 ( 1,535円 )	3日目
2,327円 ( 2,560円 )	3日目
3,006円 ( 3,307円 )	3日目
1,222円 ( 1,344円 )	3日目
1,086円 ( 1,195円 )	3日目
1,086円 ( 1,195円 )	3日目
965円 ( 1,062円 )	3日目
1,432円 ( 1,575円 )	5日目
1,527円 ( 1,680円 )	4日目
2,618円 ( 2,880円 )	3日目
3,200円 ( 3,520円 )	3日目

詳細情報

基本情報

基本情報

緩み止め防止付きのオールステンレスボールプランジャーです。
【特長】
・緩み止め防止機能（ロングロック）付き。
・振動に強い。
・抜きモーメントが高い。
・確実な位置決め。
・着脱回数が約20回まで緩み防止機能が働きます。
・製品識別の為、製品背面にマーキングが付いています。
・LBSUH：2本ライン。
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなどに。
・防錆が必要な箇所やクリーン環境に最適なステンレス製。

カタログ

商品TOP

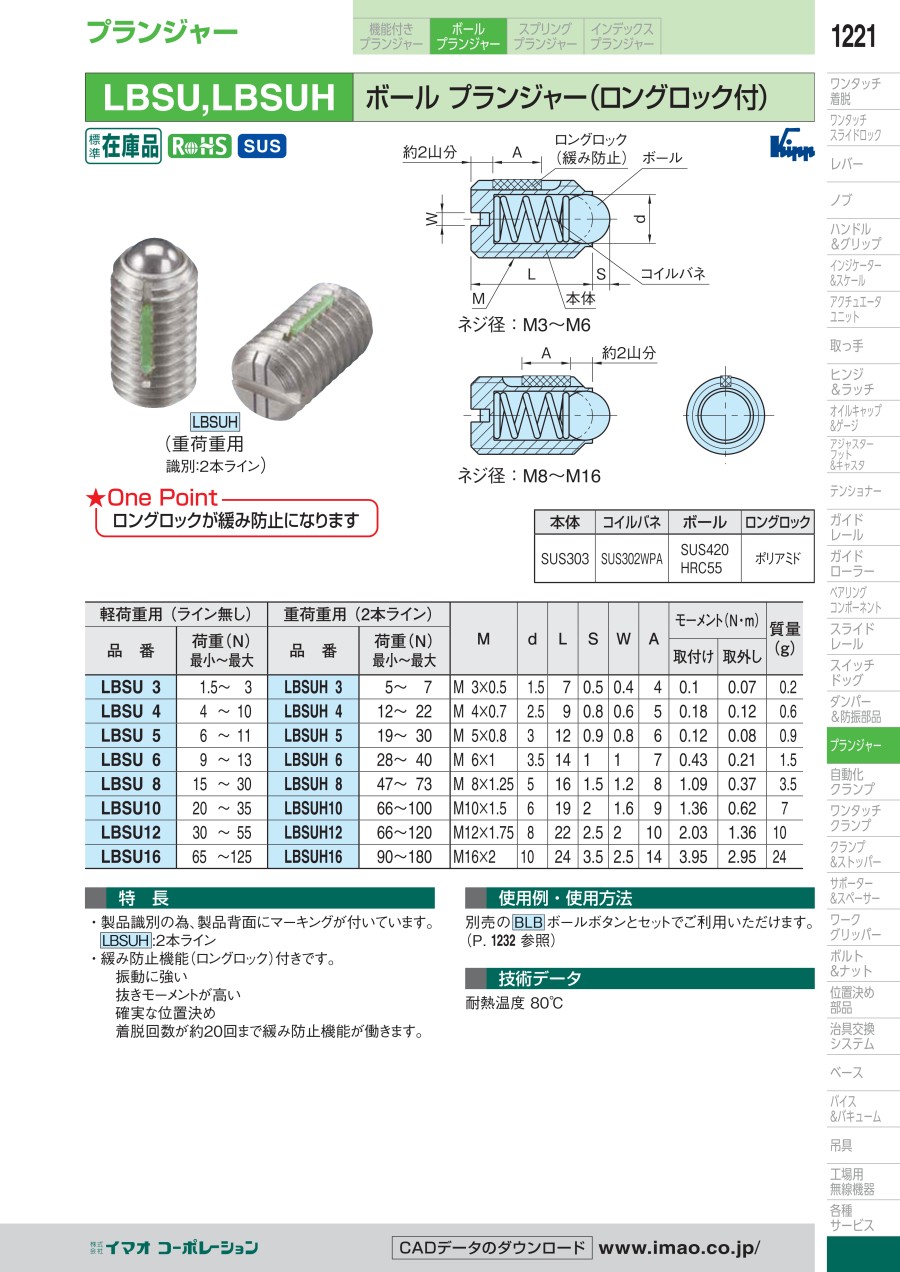

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールプランジャー（ロングロック付）（LBSU・LBSUH）のレビュー

4平均満足度：4.02件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

装置着脱部のパーツ押さえ

満足度：4.02021/07/02

スクリューヘッドが六角ではなくマイナス溝なので、同じ付勢力特性でも六角より全長が短い長所があります。緩み止め付きなので...もっと読む

0人が参考にしています。

ストッパーとして使用

満足度：4.02019/04/09

軸の横にタップを立てて、ボールプランジャーを入れてストッパーになるように使用しています。使いやすいので購入しました。品質...もっと読む

0人が参考にしています。

2件全て見る

よくあるご質問（FAQ）

Q締め込むときにかたいんですが？

緩まないためのものですので、強く締め込んでいただく必要があります。

Qインチサイズはありますか？

特注品としての対応が可能です。お問い合わせ下さい。
