ボールプランジャー（ロングロック付）（LBST・LBSTH）

Name: ボール プランジャー（ロングロック付）（LBST・LBSTH）
Brand: イマオコーポレーション
SKU: 221000368563
Rating: 5 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 426円～1,775円

税込単価: 469円～1,953円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールプランジャー（BST・BSTH）

4.6

通常価格(税別)： 238円 (税込価格：262円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

六角穴ボールプランジャー（ロングロック付）（LBST-A・LBSTH-A）

通常価格(税別)： 417円 (税込価格：459円)

通常出荷日：在庫品1日目

緩み防止機能付きのボールプランジャーです。【特長】・製品識別の為、製品背面にマ...

詳細情報を確認する

取付方法
スクリュー（マイナス溝）
ボール材質
SUJ2
ボディ材質
SUM22L
ゆるみ止め
あり
本体表面処理
四三酸化鉄皮膜
先端ボール表面処理
なし
先端ボール熱処理
焼入焼戻
耐熱温度 (℃)
80

未確定：候補が16型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

ネジ径 : M3〜M6の寸法図

ネジ径 : M8〜M16の寸法図

規格表

軽荷重用(ライン無し)		重荷重用(2本ライン)		M	d	L	S	W	A	モーメント(N・m)		質量 (g)
型番	荷重(N) 最小～最大	型番	荷重(N) 最小～最大	M	d	L	S	W	A	取付け	取外し	質量 (g)
LBST3	1.5～3	LBSTH3	5～7	M3×0.5	1.5	7	0.5	0.4	4	0.1	0.07	0.2
LBST4	4～10	LBSTH4	12～22	M4×0.7	2.5	9	0.8	0.6	5	0.18	0.12	0.6
LBST5	6～11	LBSTH5	19～30	M5×0.8	3	12	0.9	0.8	6	0.12	0.08	0.9
LBST6	9～13	LBSTH6	28～40	M6×1	3.5	14	1	1	7	0.43	0.21	1.5
LBST8	15～30	LBSTH8	47～73	M8×1.25	5	16	1.5	1.2	8	1.09	0.37	3.5
LBST10	20～35	LBSTH10	66～100	M10×1.5	6	19	2	1.6	9	1.36	0.62	7
LBST12	30～55	LBSTH12	66～120	M12×1.75	8	22	2.5	2	10	2.03	1.36	10
LBST16	65～125	LBSTH16	90～180	M16×2	10	24	3.5	2.5	14	3.95	2.95	24

型番リスト

表示件数

型番

外径 D(またはオネジ M)

(mm)

ストロークS

(mm)

最小荷重（範囲）

(N)

最小荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径 d

(φ)

ねじピッチ

(mm)

荷重識別

取付けモーメント

(N・m)

取外しモーメント

(N・m)

RoHS?

最小発注数量

3	0.5	0.01～50	1.5	3	7	1.5	0.5	軽荷重用(ライン無し)	0.1	0.07	10	1個
4	0.8	0.01～50	4	10	9	2.5	0.7	軽荷重用(ライン無し)	0.18	0.12	10	1個
5	0.9	0.01～50	6	11	12	3	0.8	軽荷重用(ライン無し)	0.12	0.08	10	1個
6	1	0.01～50	9	13	14	3.5	1	軽荷重用(ライン無し)	0.43	0.21	10	1個
8	1.5	0.01～50	15	30	16	5	1.25	軽荷重用(ライン無し)	1.09	0.37	10	1個
10	2	0.01～50	20	35	19	6	1.5	軽荷重用(ライン無し)	1.36	0.62	10	1個
12	2.5	0.01～50	30	55	22	8	1.75	軽荷重用(ライン無し)	2.03	1.36	10	1個
16	3.5	50.01～100	65	125	24	10	2	軽荷重用(ライン無し)	3.95	2.95	10	1個
3	0.5	0.01～50	5	7	7	1.5	0.5	重荷重用(2本ライン)	0.1	0.07	10	1個
4	0.8	0.01～50	12	22	9	2.5	0.7	重荷重用(2本ライン)	0.18	0.12	10	1個
5	0.9	0.01～50	19	30	12	3	0.8	重荷重用(2本ライン)	0.12	0.08	10	1個
6	1	0.01～50	28	40	14	3.5	1	重荷重用(2本ライン)	0.43	0.21	10	1個
8	1.5	0.01～50	47	73	16	5	1.25	重荷重用(2本ライン)	1.09	0.37	10	1個
10	2	50.01～100	66	100	19	6	1.5	重荷重用(2本ライン)	1.36	0.62	10	1個
12	2.5	50.01～100	66	120	22	8	1.75	重荷重用(2本ライン)	2.03	1.36	10	1個
16	3.5	50.01～100	90	180	24	10	2	重荷重用(2本ライン)	3.95	2.95	10	1個

通常単価(税別) (税込単価)	通常出荷日

618円 ( 680円 )	4日目
460円 ( 506円 )	在庫品1日目当日出荷可能
426円 ( 469円 )	在庫品1日目当日出荷可能
446円 ( 491円 )	在庫品1日目当日出荷可能
598円 ( 658円 )	在庫品1日目当日出荷可能
562円 ( 618円 )	在庫品1日目当日出荷可能
1,105円 ( 1,216円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	3日目
619円 ( 681円 )	3日目
484円 ( 532円 )	在庫品1日目当日出荷可能
534円 ( 587円 )	在庫品1日目当日出荷可能
494円 ( 543円 )	在庫品1日目当日出荷可能
572円 ( 629円 )	在庫品1日目当日出荷可能
544円 ( 598円 )	4日目
1,222円 ( 1,344円 )	3日目
1,775円 ( 1,953円 )	3日目

詳細情報

基本情報

基本情報

緩み防止機能付きのボールプランジャーです。
【特長】
・製品識別の為、製品背面にマーキングが付いています。
・LBSTH：2本ライン。
・緩み防止機能（ロングロック）付き。
・振動に強い。
・抜きモーメントが高い。
・確実な位置決め。
・着脱回数が約20回まで緩み防止機能が働きます。
・耐熱温度：80℃。
【用途】
・レバー、ノブの位置決め。
・ワーク、治具の位置決め、ピラーのストッパー。

カタログ

商品TOP

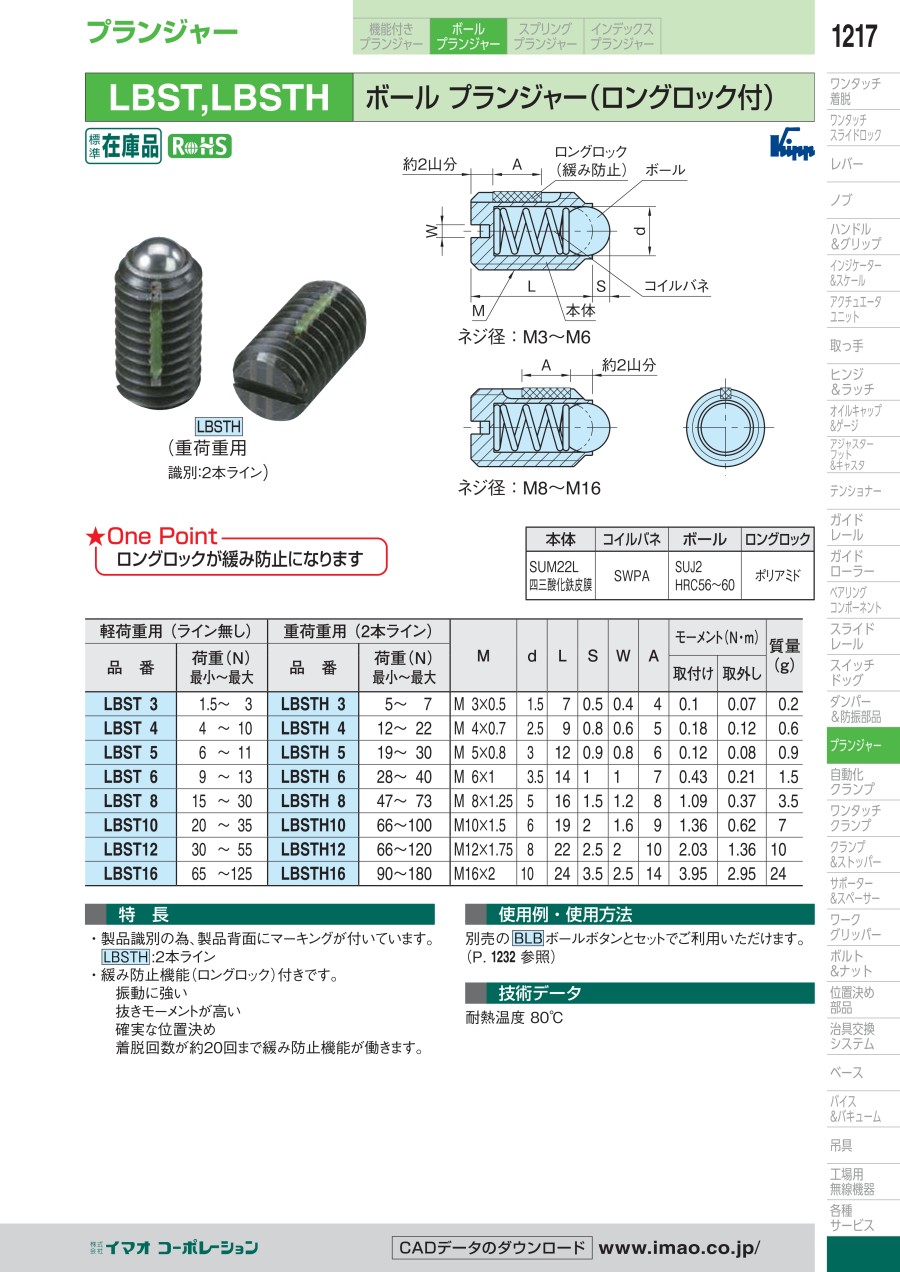

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
ボールボタン（BLB）
ボールプランジャーを使用するときに受け側の耐摩耗性が必要な場合、セット使用すると効果的です。
鍋屋バイテック
ミニボールプランジャ PNBF
鍋屋バイテック社製のミニボールプランジャ_PNBFです。こちらは六角穴でございますが、緩み止めの加工がされております。
ミスミ
ボールプランジャ　ノーマルタイプ
ボールプランジャ　ノーマルタイプです。六角穴ですが、ミスミ品でも相当品のご用意がございます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ボールプランジャー（ロングロック付）（LBST・LBSTH）のレビュー

5平均満足度：5.03件のレビュー

星5
100%
星4
0%
星3
0%
星2
0%
星1
0%

ドライバービットのトルクリミッタとして利用

満足度：5.02024/07/08

ネジの仮締め用として、ドライバービットの六角部を当ボールプランジャで両側から挟み込みトルクリミッタとして利用（ドライバー...もっと読む

0人が参考にしています。

社内治具に使用

満足度：5.02021/02/26

部品を治具に固定するために両サイドから挟み込むようにプランジャーを使用しています。先端が徐々に摩耗していきますが、気軽...もっと読む

0人が参考にしています。

自社製品の組み込み部品として使用

満足度：5.02018/08/13

自社製品の組み込み部品として使用しています。選定自体は得意先様が商品の特長を鑑み図面にて指定されたものを弊社にて購入利用...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q製品がねじ込めませんがなぜでしょうか。

緩み止め機能が付いた製品ですので、強くねじ込んでください。
