スプリングロケートピン（BJ765・BJ766）

Name: スプリングロケートピン（BJ765・BJ766）
Brand: イマオコーポレーション
SKU: 221000368541
Rating: 4.3 (3 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.3

平均満足度4.3

この商品のレビューをみる（3件）

この商品のFAQをみる（1件）

通常単価(税別): 1,129円～2,533円

税込単価: 1,242円～2,786円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

サイドプランジャー WP1

通常価格(税別)： 1,897円 (税込価格：2,087円)

通常出荷日：在庫品1日目

非常にコンパクトなバネクランプです。【特長】・ピンの材質はスチールと樹脂です。...

詳細情報を確認する

種類
ロケートピンタイプ
本体
アルミニウム（AC3A)　/　ナチュラル
耐熱温度 (℃)
90

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が20型番あります。

商品情報
型番リスト
詳細情報

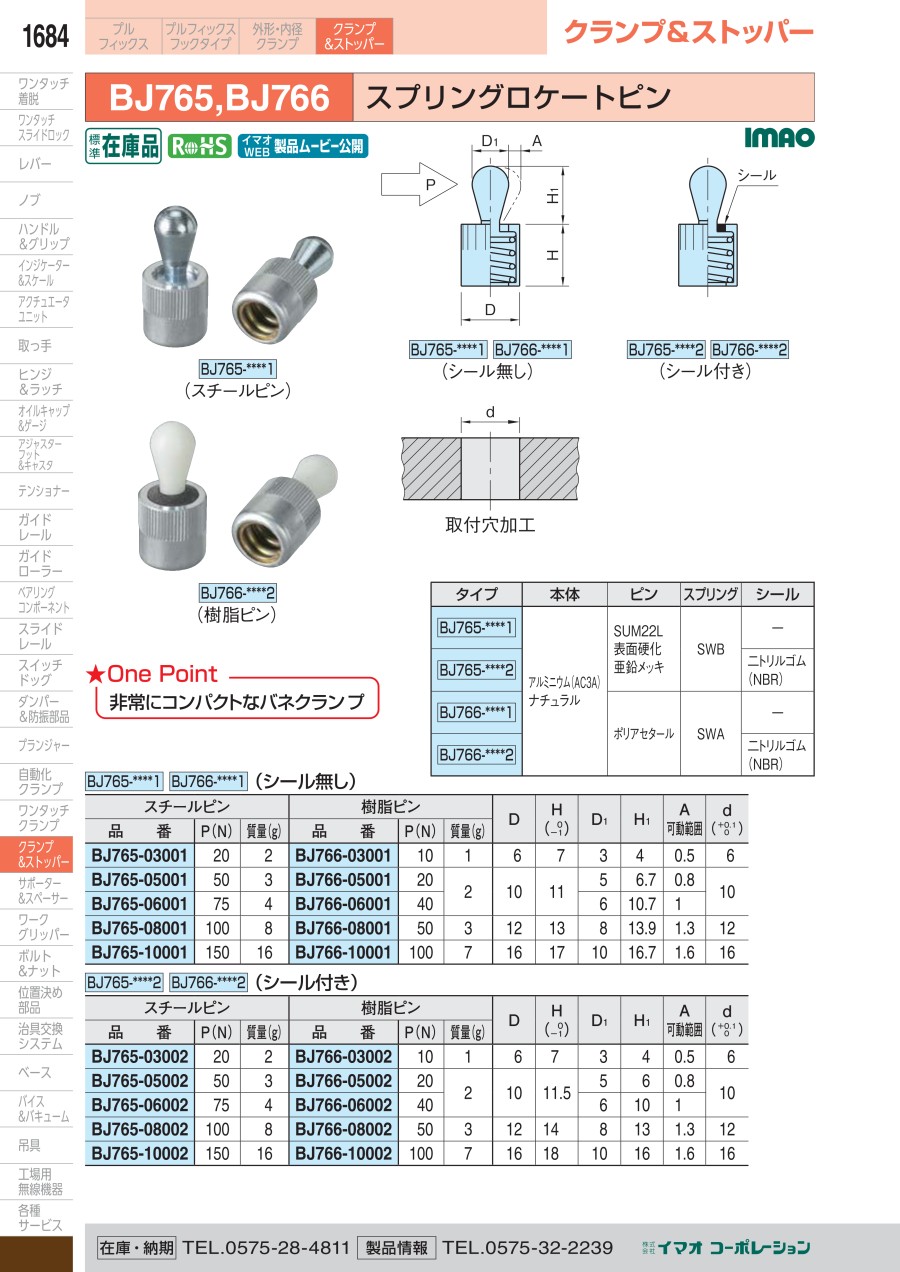

カタログ

商品情報

外形図

BJ765 - ****1、BJ766 - ****1の寸法図（シール無し）

BJ765 - ****2、BJ766 - ****2の寸法図（シール付き）

製品仕様

材質

タイプ	本体	ピン	スプリング	シール
BJ765-****1	アルミニウム(AC3A) ナチュラル	SUM22L 表面硬化亜鉛メッキ	SWB	-
BJ765-****2		SUM22L 表面硬化亜鉛メッキ	SWB	二トリルゴム (NBR)
BJ766-****1		ポリアセタール	SWA	-
BJ766-****2		ポリアセタール	SWA	二トリルゴム (NBR)

規格表

BJ765 - 1、BJ766 - 1（シール無し）

スチールピン			樹脂ピン			D	H			D₁	H₁	A 可動範囲	d
型番	P(N)	質量(g)	型番	P(N)	質量(g)	D	(	0 -1	)	D₁	H₁	A 可動範囲	(	+0.1 0	)
BJ765-03001	20	2	BJ766-03001	10	1	6	7			3	4	0.5	6
BJ765-05001	50	3	BJ766-05001	20	2	10	11			5	6.7	0.8	10
BJ765-06001	75	4	BJ766-06001	40	2	10	11			6	10.7	1	10
BJ765-08001	100	8	BJ766-08001	50	3	12	13			8	13.9	1.3	12
BJ765-10001	150	16	BJ766-10001	100	7	16	17			10	16.7	1.6	16

BJ765 - 2、BJ766 - 2（シール付き）

スチールピン			樹脂ピン			D	H			D₁	H₁	A 可動範囲	d
型番	P(N)	質量(g)	型番	P(N)	質量(g)	D	(	0 -1	)	D₁	H₁	A 可動範囲	(	+0.1 0	)
BJ765-03002	20	2	BJ766-03002	10	1	6	7			3	4	0.5	6
BJ765-05002	50	3	BJ766-05002	20	2	10	11.5			5	6	0.8	10
BJ765-06002	75	4	BJ766-06002	40	2	10	11.5			6	10	1	10
BJ765-08002	100	8	BJ766-08002	50	3	12	14			8	13	1.3	12
BJ765-10002	150	16	BJ766-10002	100	7	16	18			10	16	1.6	16

使用例

使用方法

使用例

選定サポート情報

スプリングロケートピン計算方法と取り付け

〈取付位置の計算〉
使用用途に合わせ、必要なタイプ、サイズをカタログより選定する。
スプリングロケートピンの取付位置は、下記の計算より求められる。
取付位置＝ワーク幅+X寸法
但し、X寸法とは、ワーク幅よりスプリングロケートピンの取付穴の中心までの距離を示す。

〈X寸法の計算〉
X寸法は、ワークの厚みを考慮し、算出する。
スプリングロケートピンと、ワークの厚みの関係は、下記に示す2つのパターンが考えられる。
（1）H2寸法より、ワークの厚みが薄い場合
X＝D₁/2-A-［（H₁-D₁/2-t）×0．123］
（2）H2寸法より、ワークの厚みが厚い場合
X＝D₁/2-A
H₂寸法より、ワークの厚みが厚い場合は、ワークの厚みに関係なく、X寸法は常に同じ値になる。
尚、下記X寸法一覧表には、代表的な板厚のX寸法を掲載する。

〈H₂寸法の計算〉
H₂寸法は次の計算より求められる。
H₂寸法＝H₁-D₁/2

〈X寸法一覧表〉

-	ピンの材質		H₂寸法	ワークの厚み（mm）
-	スチール製	樹脂製	H₂寸法	1	1.5	2	2.5	3	3.5	4	4.5	5	6
タイプ 1	BJ765-03001	BJ766-03001	2.5	0.8	0.9	0.9	1	-	-	-	-	-	-
	BJ765-05001	BJ766-05001	4.2	1.3	1.4	1.4	1.5	1.6	1.6	1.7	-	-	-
	BJ765-06001	BJ766-06001	7.7	1.2	1.2	1.3	1.4	1.4	1.5	1.5	1.6	1.7	1.8
	BJ765-08001	BJ766-08001	9.9	1.6	1.7	1.7	1.8	1.9	1.9	2	2	2.1	2.2
	BJ765-10001	BJ766-10001	11.7	2.1	2.1	2.2	2.3	2.3	2.4	2.5	2.5	2.6	2.7
タイプ 2	BJ765-03002	BJ766-03002	2.5	0.8	0.9	0.9	1	-	-	-	-	-	-
	BJ765-05002	BJ766-05002	3.5	1.4	1.5	1.5	1.6	1.6	1.7	-	-	-	-
	BJ765-06002	BJ766-06002	7	1.3	1.3	1.4	1.4	1.5	1.6	1.6	1.7	1.8	1.9
	BJ765-08002	BJ766-08002	9	1.7	1.8	1.8	1.9	2	2	2.1	2.1	2.2	2.3
	BJ765-10002	BJ766-10002	11	2.2	2.2	2.3	2.4	2.4	2.5	2.5	2.6	2.7	2.8

-	ピンの材質	-	H₂寸法	ワークの厚み（mm）
-	スチール製	樹脂製	H₂寸法	7	7.5	8	9	9.5	10	11	11.5	それ以上
タイプ 1	BJ765-03001	BJ766-03001	2.5	1	-	-	-	-	-	-	-	-
	BJ765-05001	BJ766-05001	4.2	1.7	-	-	-	-	-	-	-	-
	BJ765-06001	BJ766-06001	7.7	1.9	2	-	-	-	-	-	-	-
	BJ765-08001	BJ766-08001	9.9	2.3	2.4	2.5	2.6	2.7	-	-	-	-
	BJ765-10001	BJ766-10001	11.7	2.8	2.9	2.9	3.1	3.1	3.2	3.3	3.4	-
タイプ 2	BJ765-03002	BJ766-03002	2.5	1	-	-	-	-	-	-	-	-
	BJ765-05002	BJ766-05002	3.5	1.7	-	-	-	-	-	-	-	-
	BJ765-06002	BJ766-06002	7	2	-	-	-	-	-	-	-	-
	BJ765-08002	BJ766-08002	9	2.5	2.5	2.6	2.7	-	-	-	-	-
	BJ765-10002	BJ766-10002	11	2.9	3	3	3.2	3.2	3.3	3.4	-	-

スプリングロケートピン組付けの際、ハウジング本体にグリスを塗布し圧入する事をお勧めします。

〈計算例1〉
データ：スプリングロケートピン BJ765-06002
スチール製・（タイプ2）
ワークの幅 100mm
ワークの厚み 2．3mm

〈H₂寸法の計算〉
ワーク厚とH₂寸法を比較する。
H₂＝H₁-D₁/2＝10-6/2＝7（mm）
したがって、H₂寸法より、ワークの厚みが薄いので、
（1）式を用いてX寸法を求める。

〈X寸法の計算〉
X＝D₁/2-A-［（H₁-D₁/2-t）×0．123］
＝6/2-1-［（10-6/2-2．3）×0．123］
＝3-1-［（4．7）×0．123］
＝1．4（mm）

〈取付位置の計算〉
取付位置＝ワーク幅+X
＝100+1．4
＝101．4（mm）となる。

〈計算例2〉
データ：スプリングロケートピン BJ766-10001
樹脂製・（タイプ1）
ワークの幅 300mm
ワークの厚み 40mm

〈H₂寸法の計算〉
ワーク厚とH2寸法を比較する。
H₂＝H₁-D₁/2＝16．7-10/2＝11．7（mm）
したがって、H₂寸法より、ワークの厚みが厚いので、
（2）式を用いてX寸法を求める。

〈X寸法の計算〉
X＝D₁/2-A
＝10/2-1．6
＝3．4（mm）

〈取付位置の計算〉
取付位置＝ワーク幅+X
＝300+3．4
＝303．4（mm）となる。

注意・禁止事項

P（N）はピンが動くのに必要な最低荷重値です。

型番リスト

表示件数

型番

ピン種類

ピン材質

スプリング

シール材質

ストローク

(mm)

外径D（またはオネジM)

(mm)

(N)

RoHS?

最小発注数量

スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	無し	0.5	6	20	7	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	ニトリルゴム（NBR）	0.5	6	20	7	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	無し	0.8	10	50	11	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	ニトリルゴム（NBR）	0.8	10	50	11	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	無し	1	10	75	11	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	ニトリルゴム（NBR）	1	10	75	11	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	無し	1.3	12	100	13	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	ニトリルゴム（NBR）	1.3	12	100	13	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	無し	1.6	16	150	17	10	1個
スチールピン	SUM22L　/　表面硬化　/　亜鉛メッキ	SWB	ニトリルゴム（NBR）	1.6	16	150	17	10	1個
樹脂ピン	ポリアセタール	SWA	無し	0.5	6	10	7	10	1個
樹脂ピン	ポリアセタール	SWA	ニトリルゴム（NBR）	0.5	6	10	7	10	1個
樹脂ピン	ポリアセタール	SWA	無し	0.8	10	20	11.5	10	1個
樹脂ピン	ポリアセタール	SWA	ニトリルゴム（NBR）	0.8	10	20	11.5	10	1個
樹脂ピン	ポリアセタール	SWA	無し	1	10	40	11.5	10	1個
樹脂ピン	ポリアセタール	SWA	ニトリルゴム（NBR）	1	10	40	11.5	10	1個
樹脂ピン	ポリアセタール	SWA	無し	1.3	12	50	14	10	1個
樹脂ピン	ポリアセタール	SWA	ニトリルゴム（NBR）	1.3	12	50	14	10	1個
樹脂ピン	ポリアセタール	SWA	無し	1.6	16	100	18	10	1個
樹脂ピン	ポリアセタール	SWA	ニトリルゴム（NBR）	1.6	16	100	18	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,129円 ( 1,242円 )	在庫品1日目当日出荷可能
1,919円 ( 2,111円 )	在庫品1日目当日出荷可能
1,326円 ( 1,459円 )	在庫品1日目当日出荷可能
1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
1,560円 ( 1,716円 )	在庫品1日目当日出荷可能
2,119円 ( 2,331円 )	在庫品1日目当日出荷可能
1,681円 ( 1,849円 )	4日目
2,324円 ( 2,556円 )	3日目
1,889円 ( 2,078円 )	在庫品1日目当日出荷可能
2,533円 ( 2,786円 )	在庫品1日目当日出荷可能
1,129円 ( 1,242円 )	在庫品1日目当日出荷可能
1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
1,301円 ( 1,431円 )	在庫品1日目当日出荷可能
1,942円 ( 2,136円 )	在庫品1日目当日出荷可能
1,572円 ( 1,729円 )	在庫品1日目当日出荷可能
2,119円 ( 2,331円 )	3日目
1,681円 ( 1,849円 )	3日目
2,324円 ( 2,556円 )	3日目
1,897円 ( 2,087円 )	3日目
2,500円 ( 2,750円 )	3日目

詳細情報

基本情報

基本情報

非常にコンパクトなバネクランプです。
【特長】
・ピンの材質はスチールと樹脂です。
・それぞれにシール有り、無しが選べます。
・シール付きは内部にゴミが入るのを防ぎます。
・ワークの仮止めに最適です。
・耐熱温度：90℃。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

イマオコーポレーション
スプリングロケートピン（メネジ） BJ795
スプリングロケートピン(メネジ) (BJ795)です。ワークの仮止めに最適なメネジタイプのスプリングロケートピン｡仕事内容にあわせメネジに取り付けるピンを作成頂きます｡
鍋屋バイテック
クイックピンプランジャ PQC
鍋屋バイテック社製のクイックピンプランジャ_PQCです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スプリングロケートピン（BJ765・BJ766）のレビュー

4.3平均満足度：4.33件のレビュー

星5
33%
星4
67%
星3
0%
星2
0%
星1
0%

ワークの片寄に

満足度：5.02023/03/31

はじめスチールのピンを使用しましたがスジがついたのでに樹脂の物に変更し使用しました。傷もつかずにワークを片寄できました。

0人が参考にしています。

マガジンラックのノックピン押しあて用として

満足度：4.02021/03/24

確実にノックピン（位置決めピン）にマガジンを押し当ててセットできるようにするために利用させて頂きました。押し圧も丁度よく...もっと読む

0人が参考にしています。

ワーク固定やピンの脱落防止に

満足度：4.02018/12/10

治具にてワーク固定やピンの脱落防止に使用しています。着脱も簡単で同用途で使用する従来品と比較すると使い勝手がよく気に入っ...もっと読む

0人が参考にしています。

3件全て見る

よくあるご質問（FAQ）

Q取付け方法は？

専用パッド（BJ768）をご利用下さい。
