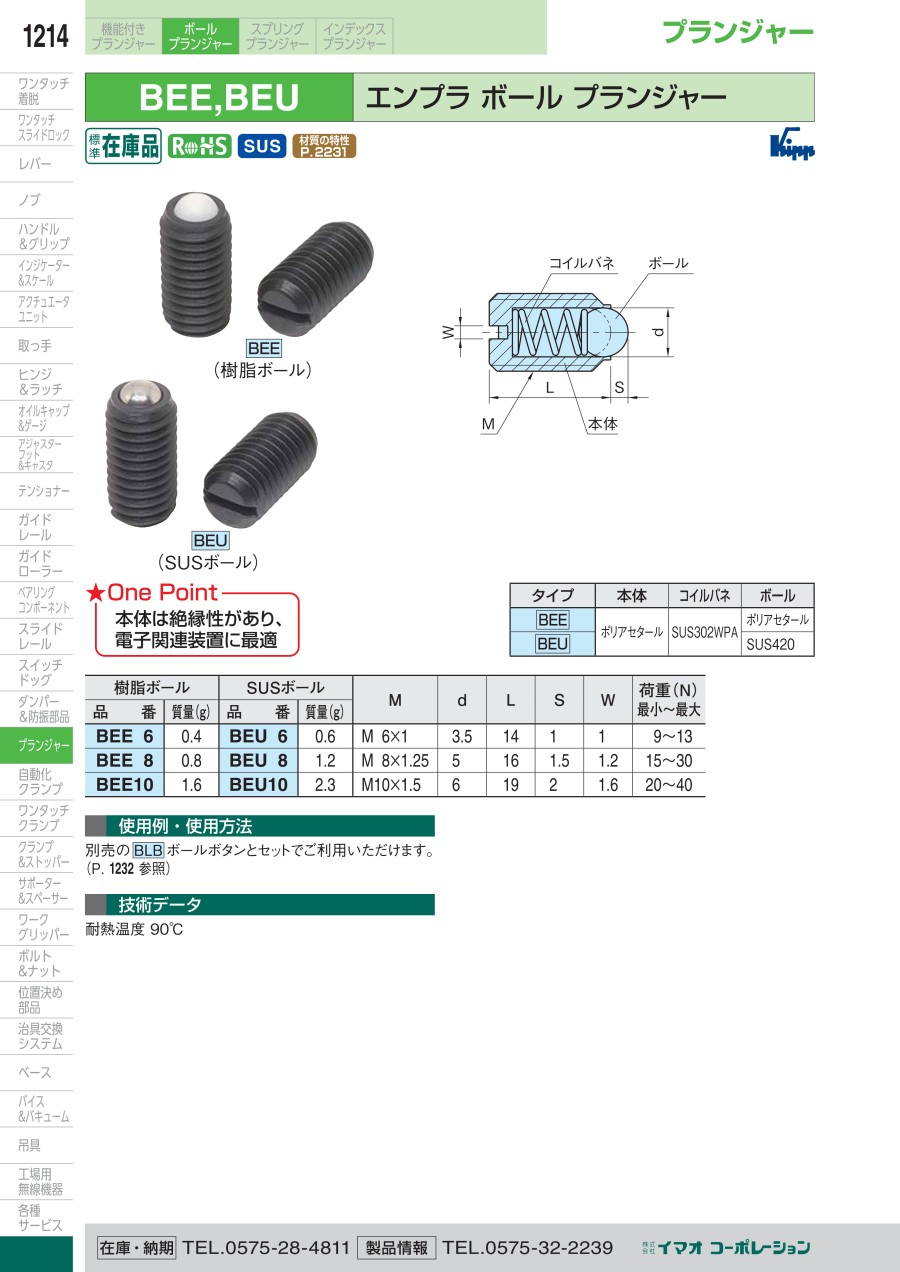

エンプラ ボール プランジャー（BEE・BEU）
未確定：候補が6型番あります。
商品情報
外形図
製品仕様
BEE 樹脂ボール
BEU SUSボール
- タイプ：BEE、BEU
- 本体：ポリアセタール
- コイルバネ：SUS302WPA
- ボール：ポリアセタール、SUS420
規格表
| 樹脂ボール | SUSボール | M | d | L | S | W | 荷重（N） 最小～最大 | ||
|---|---|---|---|---|---|---|---|---|---|
| 型番 | 質量（g） | 型番 | 質量（g） | ||||||
| BEE6 | 0.4 | BEU6 | 0.6 | M6×1 | 3.5 | 14 | 1 | 1 | 9～13 |
| BEE8 | 0.8 | BEU8 | 1.2 | M8×1.25 | 5 | 16 | 1.5 | 1.2 | 15～30 |
| BEE10 | 1.6 | BEU10 | 2.3 | M10×1.5 | 6 | 19 | 2 | 1.6 | 20～40 |
詳細情報
基本情報
絶縁性があるエンプラボールプランジャー。
【特長】
・本体は樹脂製の為電気絶縁性があり、ボールは樹脂製とステンレス製の2種類用意。
・本体は絶縁性があり、電子関連装置に最適。
・耐熱温度：90℃。
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなどに。
商品担当おすすめ
エンプラ ボール プランジャー（BEE・BEU）のレビュー
試料の位置決めに使用
5
5.02018/12/26
反射台にて輝度検定をする際のサンプル品に傾斜をつけ固定するための位置決めに使用しました。各種類似品から使い勝手のよい商品...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q細目ネジ仕様はありますか？
A
ありません。
