球面座金（BJ742）
- 通常単価(税別)
- 561円～1,597円
- 税込単価
- 617円～1,757円
定番の球面座金。【特長】・スチール製の球面座金。・ワーク、ボルト等の平行に影響...
詳細情報を確認する未確定：候補が7型番あります。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
561円 ( 617円 ) | 在庫品1日目当日出荷可能 |
561円 ( 617円 ) | 在庫品1日目当日出荷可能 |
580円 ( 638円 ) | 在庫品1日目当日出荷可能 |
669円 ( 736円 ) | 在庫品1日目当日出荷可能 |
766円 ( 843円 ) | 在庫品1日目当日出荷可能 |
992円 ( 1,091円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
定番の球面座金。
【特長】
・スチール製の球面座金。
・ワーク、ボルト等の平行に影響されず安定した締め付けが得られる。
【用途】
・相手部材とボルトの座面が密着しない場合の調整用座金として使用可能。
商品情報
外形図
BJ742の寸法図
BJ742の寸法図
BJ742の寸法図
BJ742の寸法図
製品仕様
材質
| タイプ | 本体 |
|---|---|
| BJ742 -06～20 | S45C 焼入焼戻 四三酸化鉄皮膜 HRC35～40 |
| 40BJ742 -24 | S15C 表面焼入 四三酸化鉄皮膜 Hv550～650 |
規格表
| 型番 | d | d1 | D | T | T1 | T2 | R | θ | θ1 | 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| BJ742-06001 | 6.4 | 7 | 13 | 4.3 | 2.5 | 2.5 | R15 | 2.5° | 140° | 4 |
| BJ742-08001 | 8.7 | 9.5 | 18 | 5.2 | 3 | 3.5 | R20 | 6 | ||
| BJ742-10001 | 10.5 | 12 | 22 | 6 | 3.5 | 4 | R25 | 3° | 7 | |
| BJ742-12001 | 13.5 | 15 | 26 | 7.5 | 4 | 5 | R30 | 4° | 16 | |
| BJ742-16001 | 17 | 19 | 32 | 9.1 | 5 | 6 | R35 | 3° | 27 | |
| BJ742-20001 | 21 | 23 | 40 | 12 | 7 | 7.5 | R40 | 50 | ||
| BJ742-24001 | 25 | 28 | 44 | 15 | 9.5 | 8.2 | R32 | 120° | 104 |

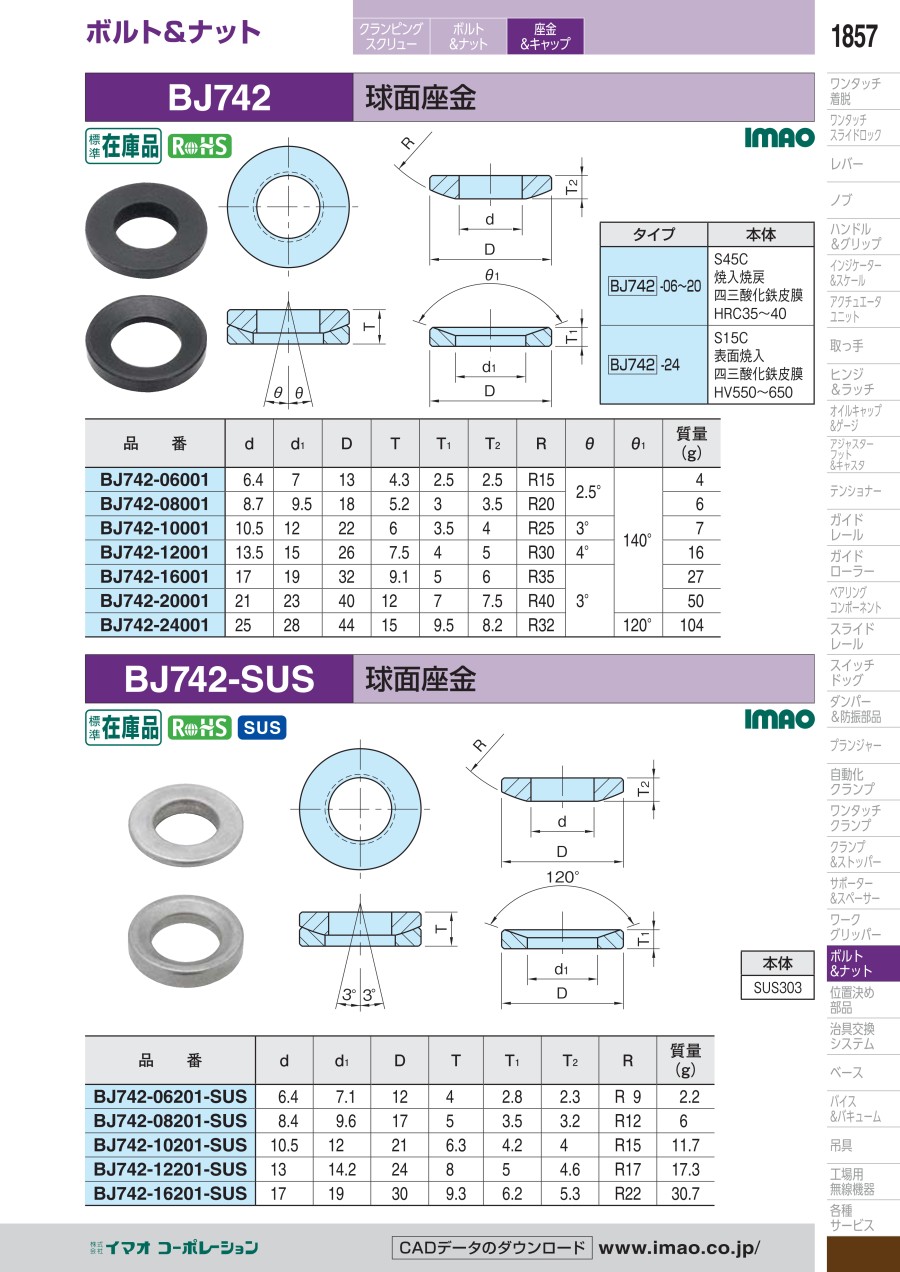

カタログ
商品担当おすすめ
鍋屋バイテック
球面座金 SQW／SQWS
ＳＵＮＣＯ
ハルダー 球面座金 C型
イマオコーポレーション

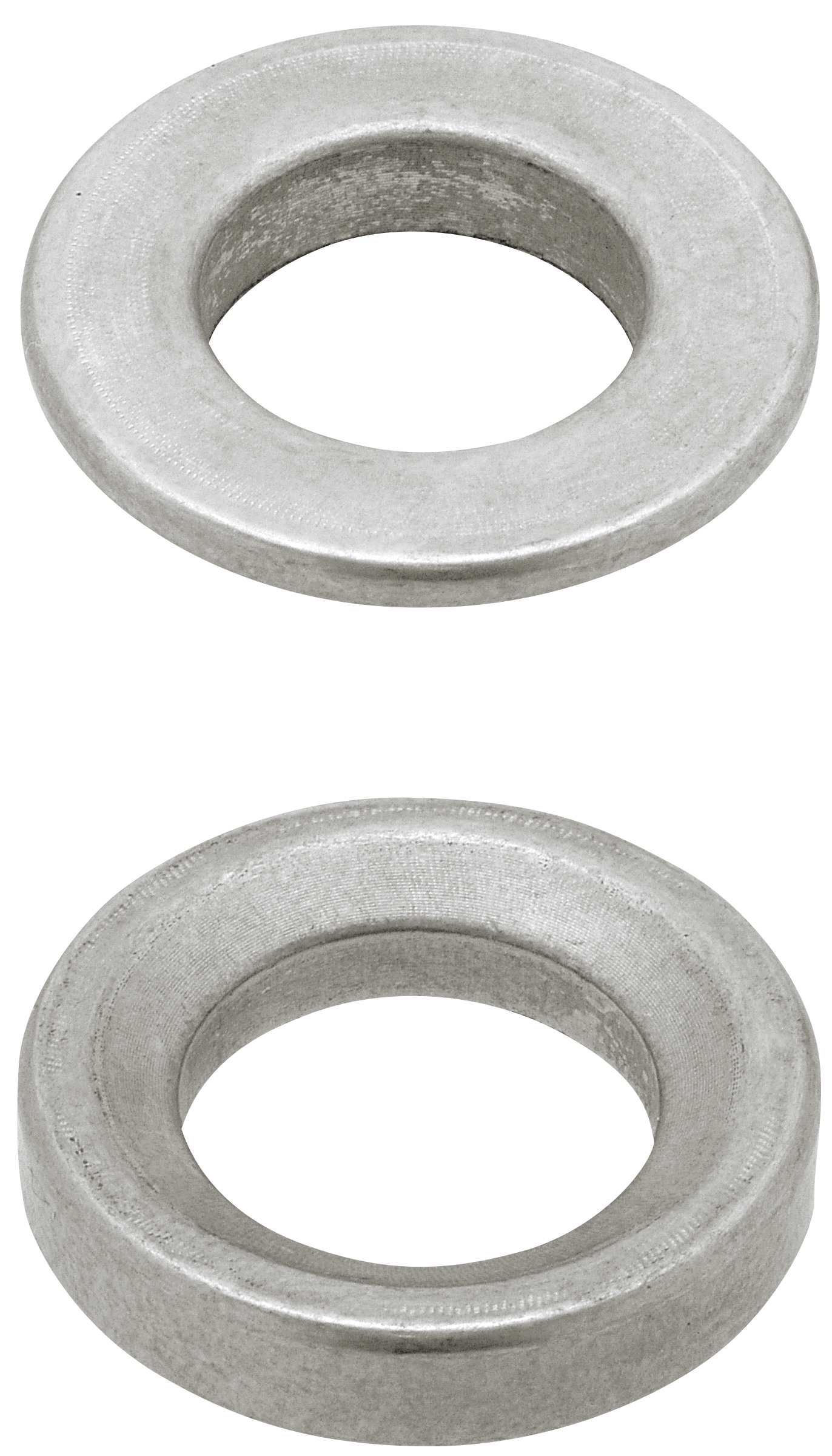

球面座金（BJ742-SUS）
