アイドラー平ベルト従動ローラー（RABS）

カタログ |

通常単価(税別): 2,036円～5,043円

税込単価: 2,240円～5,547円

通常出荷日：在庫品1日目～3日目一部当日出荷可能

【特長】・平ベルトの従動ローラーとしてご使用になれます。・フランジ高さがベルト厚さよりも低いので、ロー...

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

イマオコーポレーション

通常出荷日：在庫品1日目

未確定：候補が8型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

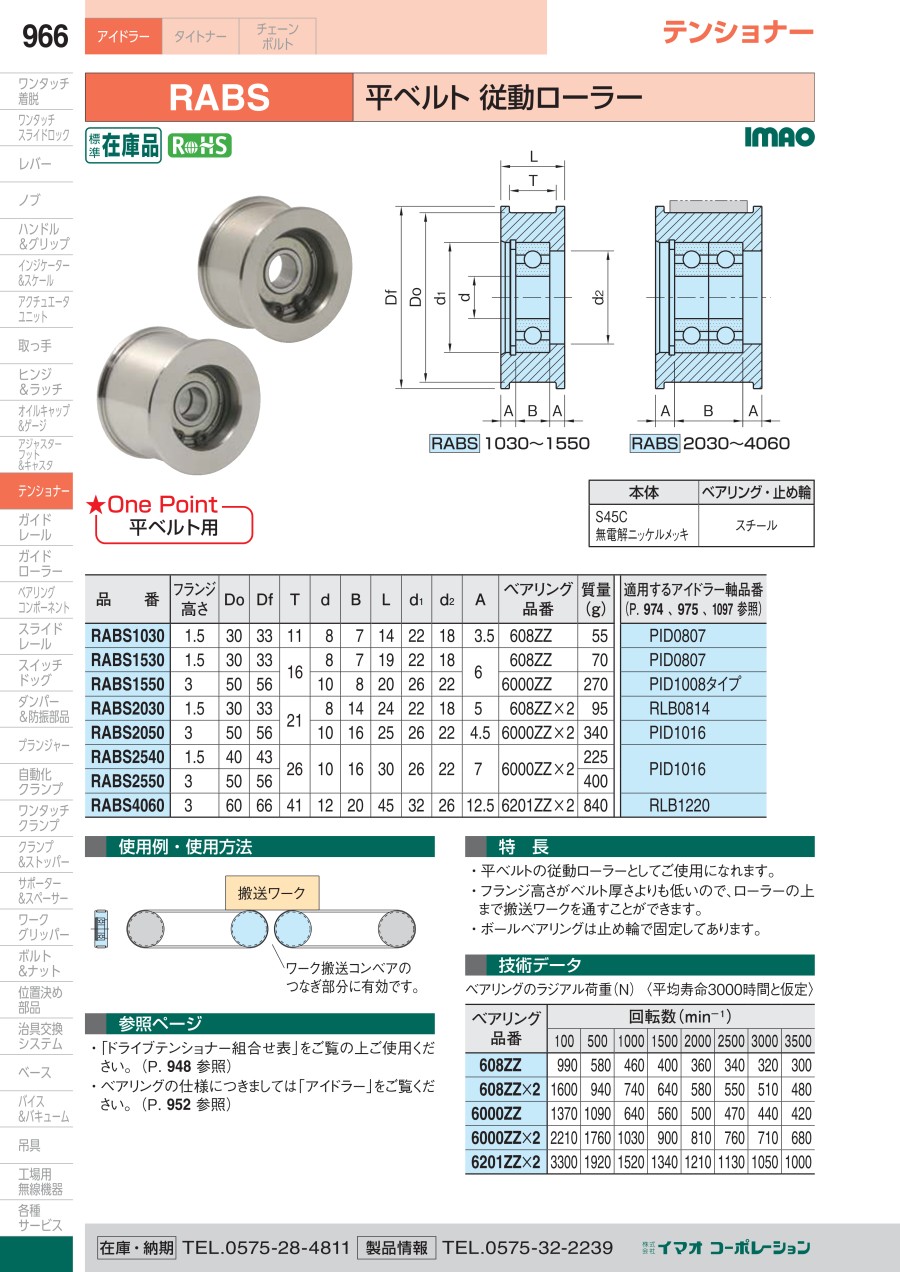

カタログ

商品情報

外形図

RABS 1030～1550

RABS 2030～4060

製品仕様

材質

本体	ベアリング・止め輪
S45C 無電解ニッケルメッキ	スチール

規格表

型番	フランジ高さ	Do	Df	T	d	B	L	d₁	d₂	A	ベアリング型番	質量（g）	適用するアイドラー軸品番
RABS1030	1.5	30	33	11	8	7	14	22	18	3.5	608ZZ	55	PID0807
RABS1040	1.5	40	43	11	10	8	15	26	22	3.5	6000ZZ	115	PID1008タイプ
RABS1530	1.5	30	33	16	8	7	19	22	18	6.0	608ZZ	70	PID0807
RABS1540	1.5	40	43		10	8	20	26	22		6000ZZ	150	PID1008タイプ
RABS1550	3.0	50	56		10	8	20	26	22		6000ZZ	270	PID1008タイプ
RABS2030	1.5	30	33	21	8	14	24	22	18	5.0	608ZZ×2	95	RLB0814
RABS2040	1.5	40	43		10	16	25	26	22	4.5	6000ZZ×2	200	PID1016
RABS2050	3.0	50	56		10	16	25	26	22	4.5	6000ZZ×2	340	PID1016
RABS2540	1.5	40	43	26	10	16	30	26	22	7.0	6000ZZ×2	225	PID1016
RABS2550	3.0	50	56	26	10	16	30	26	22	7.0	6000ZZ×2	400	PID1016
RABS4060	3.0	60	66	41	12	20	45	32	26	12.5	6201ZZ×2	840	RLB1220

使用例

商品特長詳細

・平ベルトの従動ローラーとしてご使用になれます。
・フランジ高さがベルト厚さよりも低いので、ローラーの上まで搬送ワークを通すことができます。
・ボールベアリングは止め輪で固定してあります。

技術情報・設計アイデア

ベアリングのラジアル荷重（N）〈平均寿命3000時間と仮定〉

ベアリング型番	回転数（min^-1）
ベアリング型番	100	500	1000	1500	2000	2500	3000	3500
608ZZ	990	580	460	400	360	340	320	300
608ZZ×2	1600	940	740	640	580	550	510	480
6000ZZ	1370	1090	640	560	500	470	440	420
6000ZZ×2	2210	1760	1030	900	810	760	710	680
6201ZZ×2	3300	1920	1520	1340	1210	1130	1050	1000

型番リスト

表示件数

型番

(mm)

(φ)

軸の種類

軸(穴)径 d

(mm)

RoHS?

最小発注数量

11	30	ベアリング1個	8	10	1個
16	30	ベアリング1個	8	10	1個
16	50	ベアリング1個	10	10	1個
21	30	ベアリング中心2個	8	10	1個
21	50	ベアリング中心2個	10	10	1個
26	40	ベアリング中心2個	10	10	1個
26	50	ベアリング中心2個	10	10	1個
41	60	ベアリング中心2個	12	10	1個

通常単価(税別) (税込単価)	通常出荷日

2,036円 ( 2,240円 )	3日目
2,618円 ( 2,880円 )	3日目
3,491円 ( 3,840円 )	3日目
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
3,624円 ( 3,986円 )	3日目
3,588円 ( 3,947円 )	3日目
4,005円 ( 4,406円 )	3日目
5,043円 ( 5,547円 )	3日目

詳細情報

基本情報

基本情報

【特長】
・平ベルトの従動ローラーとしてご使用になれます。
・フランジ高さがベルト厚さよりも低いので、ローラーの上まで搬送ワークを通すことができます。
・ボールベアリングは止め輪で固定してあります。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アイドラースプロケット
アイドラースプロケットです。チェーンに針を与えチェーンの振動や騒音、スプロケットのかみ合い不良を防ぎます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
