イマオコーポレーション

フランジ付プーリーアイドラー（FIP,FIPS)

Name: フランジ付 プーリー アイドラー （FIP,FIPS)
Brand: イマオコーポレーション
SKU: 221000368271
Rating: 4.4 (5 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.4

平均満足度4.4

この商品のレビューをみる（5件）

通常単価(税別): 888円～9,197円

税込単価: 977円～10,117円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

プーリーアイドラー（NIP,NIPS)

通常価格(税別)： 1,289円 (税込価格：1,418円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アイドラークラウンローラー（CTR,CTRS）

通常価格(税別)： 1,489円 (税込価格：1,638円)

通常出荷日：在庫品1日目

用途に応じて材質を選んでいただけます。【特長】・平ベルト、タイミングベルトでご...

詳細情報を確認する

プーリ/アイドラー
アイドラー(ベアリング組込済)
形状
ストレート
表面ウレタン
ウレタン無
フランジ形状
標準
フランジ有無
フランジ有

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

FIP0825～2550（樹脂製）

フランジ付プーリーアイドラー（FIP,FIPA,FIPS,FIP-SUS） FIP3050～5560外形図

FIP3050～5560（樹脂製）

フランジ付プーリーアイドラー（FIP,FIPA,FIPS,FIP-SUS） FIP6065,8080外形図

FIP6065,8080（樹脂製）

フランジ付プーリーアイドラー（FIP,FIPA,FIPS,FIP-SUS） FIP1535～2550、FIPS1535～2550、FIP-SUS1535～2550外形図

FIPA1535～2550（アルミ製）
FIPS1535～2550（スチール製）
FIP-SUS1535～2550（SUS製）

フランジ付プーリーアイドラー（FIP,FIPA,FIPS,FIP-SUS） FIPA3050～5560、FIPS3050～5560外形図

FIPA3050～5560（アルミ製）
FIPS3050～5560（スチール製）

フランジ付プーリーアイドラー（FIP,FIPA,FIPS,FIP-SUS） FIPA6065、FIPS6065外形図

FIPA6065（アルミ製）
FIPS6065（スチール製）

製品仕様

材質

タイプ	プーリー	ベアリング	止め輪
FIP	ポリアミド（ガラス繊維強化）ブラック	スチール	―
FIPA	A5052 アルマイト表面処理ナチュラル		スチール
FIPS	S45C 無電解ニッケルメッキ		スチール
FIP-SUS	SUS303	ステンレススチール	ステンレススチール

規格表

FIP（樹脂製）

型番	Do	Df	T	d	B	L	d₁	d₂	d₃	A	C	ベアリング型番	質量（g）	適用するアイドラー軸型番
FIP0825	25	30	7.5	6	6	12	17	20	15	1.5	1.5	606ZZ	20	PID0606
FIP1130	30	35	10.5	8	7	15	22	25	20	2.5		608ZZ	25	PID0807
FIP1535	35	40	14.5	10	8	20	26	30	24	4.5		6000ZZ	30	PID1008タイプ
FIP2045	44.5	55	19	15	11	24.5	35	39	32	5	2	6202ZZ	70	PID1511タイプ
FIP2055	55	65	19.5			25		47	33				90
FIP2065	65	75	19.5			24.5		53	33				110
FIP2075	74	84.5	19			24.5		66	32	3	4		120
FIP2550	49.5	60	24			30		41	32	4.5	5		90
FIP3050	49.5	60	29	15	22	34.5	35	41	32	4	2	6202ZZ ×2	130	PID1522
FIP3075	75	85	27			34.5		65	33	5	1		140
FIP4550	49.5	60	44			49		41	32	10	3.5		180
FIP5560	60	70	54	20	28	60	47	52	43	12	4	6204ZZ ×2	320	PID2028
FIP6065	65	85	60		52	70		55	44	5	4		720	PID2050（付属品）
FIP8080	80	100	80		52	92		70	44	15	5		1050	PID2050（付属品）

FIPA（アルミ製） FIPS（スチール製）

アルミ製		スチール製		Do	Df	T	d	B	L	d₁	d₃	A	ベアリング型番	適用するアイドラー軸型番
型番	質量（g）	型番	質量（g）	Do	Df	T	d	B	L	d₁	d₃	A	ベアリング型番	適用するアイドラー軸型番
FIPA1535	50	FIPS1535	105	35	40	15	10	8	20	26	22	6	6000ZZ	PID1008タイプ
FIPA2045	105	FIPS2045	240	45	55	20	15	11	25	35	28	7	6202ZZ	PID1511タイプ
FIPA2550	150	FIPS2550	340	50	60	24	15	11	30	35	28	9.5	6202ZZ	PID1511タイプ
FIPA3050	200	FIPS3050	400	50	60	30	15	22	35	35	28	6.5	6202ZZ ×2	PID1522
FIPA3550	215	FIPS3550	450			34			39			8.5
FIPA4550	245	FIPS4550	790			44			49			13.5
FIPA5560	420	FIPS5560	830	60	70	54	20	28	60	47	40	16	6204ZZ ×2	PID2028
FIPA6065	950	FIPS6065	1670	65	85	60	20	52	68	47	40	8	6204ZZ ×2	PID2050（付属品）

FIP-SUS（SUS製）

型番	Do	Df	T	d	B	L	d₁	d₃	A	ベアリング型番	質量（g）	適用するアイドラー軸型番
FIP1535-SUS	35	40	15	10	8	20	26	22	6.0	SS6000-2RS	105	PID1008-M16-SUS
FIP2045-SUS	45	55	20	15	11	25	35	28	7.0	SS6202-2RS	240	PID1511-SUS PID1511-M16-SUS
FIP2550-SUS	50	60	24	15	11	30	35	28	9.5	SS6202-2RS	320	PID1511-SUS PID1511-M16-SUS

商品特長詳細

・平ベルト、タイミングベルトでご使用になれます。
・FIP：ボールベアリング一体成形
・FIPA、FIPS、FIP-SUS：ボールベアリングは止め輪で固定

技術情報・設計アイデア

ベアリングのラジアル荷重（N）〈平均寿命3000時間と仮定〉

ベアリング型番	回転数（min^-1）
ベアリング型番	100	500	1000	1500	2000	2500	3000	3500
606ZZ	680	390	310	270	250	230	210	200
608ZZ	990	580	460	400	360	340	320	300
6000ZZ	1370	1090	640	560	500	470	440	420
SS6000-2RS	1370	1090	640	560	500	470	440	420
6202ZZ	2310	1350	1080	940	850	790	740	710
SS6202-2RS	2310	1350	1080	940	850	790	740	710
6202ZZ×2	3740	2180	1740	1520	1370	1280	1200	1140
6204ZZ×2	6240	3650	2900	2530	2300	2130	2010	1910

型番リスト

表示件数

型番

(mm)

(φ)

軸の種類

材質

表面処理

軸(穴)径 d

(mm)

長さ L

(mm)

トラスココード

RoHS?

最小発注数量

7.5	25	ベアリング1個	樹脂	なし	6	～50	332-7698	10	1個
10.5	30	ベアリング1個	樹脂	なし	8	～50	332-7701	10	1個
14.5	35	ベアリング1個	樹脂	なし	10	～50	332-7710	10	1個
19	44.5	ベアリング1個	樹脂	なし	15	～50	332-7728	10	1個
19.5	55	ベアリング1個	樹脂	なし	15	～50	332-7736	10	1個
19.5	65	ベアリング1個	樹脂	なし	15	～50	332-7744	10	1個
19	74	ベアリング1個	樹脂	なし	15	～50	332-7752	10	1個
24	49.5	ベアリング1個	樹脂	なし	15	～50	332-7761	10	1個
29	49.5	ベアリング中心2個	樹脂	なし	15	～50	332-7779	10	1個
27	75	ベアリング中心2個	樹脂	なし	15	～50	332-7787	10	1個
44	49.5	ベアリング中心2個	樹脂	なし	15	～50	332-7795	10	1個
54	60	ベアリング中心2個	樹脂	なし	20	～100	332-7809	10	1個
60	65	軸一体	樹脂	なし	20	～100	332-7817	10	1個
80	80	軸一体	樹脂	なし	20	～100	332-7825	10	1個
15	35	ベアリング1個	スチール	無電解ニッケルメッキ	10	～50	331-3387	10	1個
20	45	ベアリング1個	スチール	無電解ニッケルメッキ	15	～50	331-3395	10	1個
24	50	ベアリング1個	スチール	無電解ニッケルメッキ	15	～50	331-3409	10	1個
30	50	ベアリング中心2個	スチール	無電解ニッケルメッキ	15	～50	331-3417	10	1個
34	50	ベアリング中心2個	スチール	無電解ニッケルメッキ	15	～50	-	10	1個
44	50	ベアリング中心2個	スチール	無電解ニッケルメッキ	15	～50	331-3425	10	1個
54	60	ベアリング中心2個	スチール	無電解ニッケルメッキ	20	～100	-	10	1個
60	65	軸一体	スチール	無電解ニッケルメッキ	20	～100	-	10	1個

通常単価(税別) (税込単価)	通常出荷日

888円 ( 977円 )	在庫品1日目当日出荷可能
938円 ( 1,032円 )	在庫品1日目当日出荷可能
898円 ( 988円 )	在庫品1日目当日出荷可能
928円 ( 1,021円 )	在庫品1日目当日出荷可能
1,099円 ( 1,209円 )	在庫品1日目当日出荷可能
1,069円 ( 1,176円 )	3日目
1,412円 ( 1,553円 )	在庫品1日目当日出荷可能
1,514円 ( 1,665円 )	3日目
1,616円 ( 1,778円 )	在庫品1日目当日出荷可能
1,616円 ( 1,778円 )	在庫品1日目当日出荷可能
1,616円 ( 1,778円 )	在庫品1日目当日出荷可能
2,397円 ( 2,637円 )	在庫品1日目当日出荷可能
7,797円 ( 8,577円 )	在庫品1日目当日出荷可能
8,797円 ( 9,677円 )	在庫品1日目当日出荷可能
1,889円 ( 2,078円 )	在庫品1日目当日出荷可能
2,597円 ( 2,857円 )	在庫品1日目当日出荷可能
3,491円 ( 3,840円 )	在庫品1日目当日出荷可能
3,685円 ( 4,054円 )	在庫品1日目当日出荷可能
3,739円 ( 4,113円 )	3日目
4,150円 ( 4,565円 )	在庫品1日目当日出荷可能
5,297円 ( 5,827円 )	在庫品1日目当日出荷可能
9,197円 ( 10,117円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

用途に応じて材質を選んでいただけます。
【特長】
・平ベルト、タイミングベルトでご使用になれます。
・FIP：ボールベアリング一体成形。
・FIPA、FIPS、FIP-SUS：ボールベアリングは止め輪で固定。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

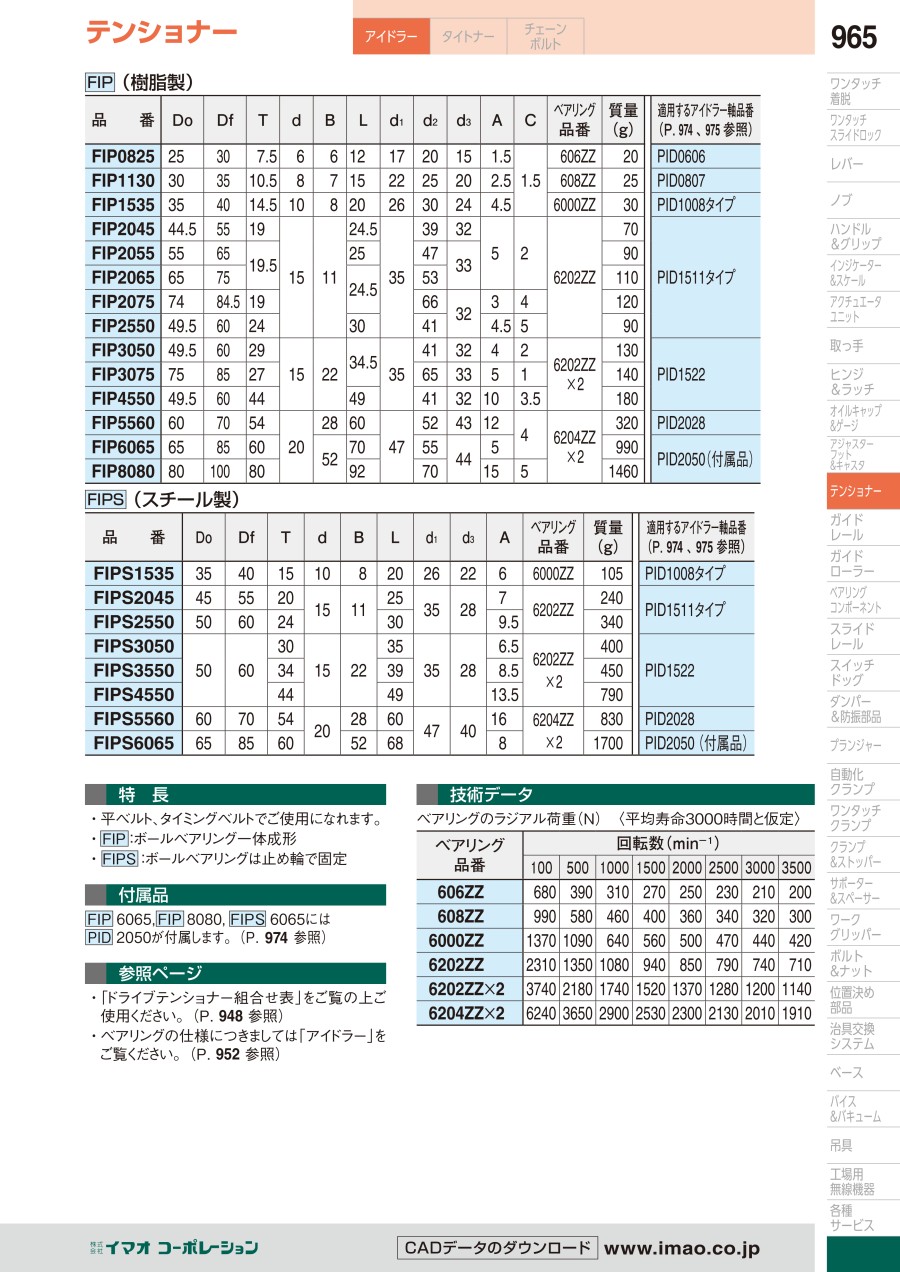

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アイドラースプロケット
アイドラースプロケットです。チェーンに針を与えチェーンの振動や騒音、スプロケットのかみ合い不良を防ぎます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
