ボールスクリュー（エンプラ半球タイプ）（BSFJ）

Name: ボールスクリュー （エンプラ半球タイプ） （BSFJ）
Brand: イマオコーポレーション
SKU: 221000368091
Rating: 5 (1 reviews)

カタログ |

平均満足度5.0

この商品のレビューをみる（1件）

通常単価(税別): 774円～1,024円

税込単価: 851円～1,126円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

ボールスクリュー（BSR,BSF）

3.8

通常価格(税別)： 155円 (税込価格：171円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

パッド付きスクリュー（HSSB・HSSP）

通常価格(税別)： 230円 (税込価格：253円)

通常出荷日：3 日目～

半球タイプのボールスクリューです。ボール材質は耐磨耗性に優れたポリアセタールで...

詳細情報を確認する

先端形状
フラット
ねじ種類
全ねじタイプ
材質（ねじ部）
鉄
材質（先端部）
樹脂

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が22型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

本体：SUM22L、四三酸化鉄皮膜
耐熱温度：95℃

規格表

型番	ボール径	M	L	d	W	L₁	質量（g）
BSFJ4×6	Sφ2.5	M4×0.7	5.9	1.8	2	0.2	0.3
BSFJ4×8			7.9				0.4
BSFJ4×10			9.9				0.5
BSFJ4×12			11.9				0.6
BSFJ4×16			15.9				0.9
BSFJ5×8	Sφ3	M5×0.8	7.8	2.1	2.5	0.3	0.6
BSFJ5×10			9.8				0.8
BSFJ5×12			11.8				1
BSFJ5×16			15.8				1.5
BSFJ5×20			19.8				1.9
BSFJ5×25			24.8				2.5
BSFJ6×10	Sφ4	M6×1	10.3	3	3	0.4	1.3
BSFJ6×12			12.3				1.5
BSFJ6×16			16.3				2
BSFJ6×20			20.3				2.7
BSFJ6×25			25.3				3.4
BSFJ8×10	Sφ5.5	M8×1.25	10.4	4.2	4	0.5	1.8
BSFJ8×12			12.4				2.3
BSFJ8×16			16.4				3.1
BSFJ8×20			20.4				4.6
BSFJ8×25			25.4				6
BSFJ8×30			30.4				7.6

使用例

注意・禁止事項

ボールの回転防止はされていません。

型番リスト

表示件数

型番

ねじ径

ねじピッチ

(mm)

長さL

(mm)

RoHS?

最小発注数量

4	M4×0.7	5.9	10	1個
4	M4×0.7	7.9	10	1個
4	M4×0.7	9.9	10	1個
4	M4×0.7	11.9	10	1個
4	M4×0.7	15.9	10	1個
5	M5×0.8	7.8	10	1個
5	M5×0.8	9.8	10	1個
5	M5×0.8	11.8	10	1個
5	M5×0.8	15.8	10	1個
5	M5×0.8	19.8	10	1個
5	M5×0.8	24.8	10	1個
6	M6×1	10.3	10	1個
6	M6×1	12.3	10	1個
6	M6×1	16.3	10	1個
6	M6×1	20.3	10	1個
6	M6×1	25.3	10	1個
8	M8×1.25	10.4	10	1個
8	M8×1.25	12.4	10	1個
8	M8×1.25	16.4	10	1個
8	M8×1.25	20.4	10	1個
8	M8×1.25	25.4	10	1個
8	M8×1.25	30.4	10	1個

通常単価(税別) (税込単価)	通常出荷日

963円 ( 1,059円 )	在庫品1日目当日出荷可能
1,024円 ( 1,126円 )	在庫品1日目当日出荷可能
963円 ( 1,059円 )	3日目
876円 ( 964円 )	3日目
876円 ( 964円 )	19日目
850円 ( 935円 )	3日目
834円 ( 917円 )	3日目
858円 ( 944円 )	3日目
858円 ( 944円 )	3日目
943円 ( 1,037円 )	3日目
963円 ( 1,059円 )	3日目
851円 ( 936円 )	3日目
774円 ( 851円 )	3日目
839円 ( 923円 )	3日目
895円 ( 985円 )	3日目
869円 ( 956円 )	3日目
944円 ( 1,038円 )	3日目
876円 ( 964円 )	3日目
931円 ( 1,024円 )	3日目
867円 ( 954円 )	3日目
884円 ( 972円 )	3日目
935円 ( 1,029円 )	3日目

詳細情報

基本情報

基本情報

半球タイプのボールスクリューです。ボール材質は耐磨耗性に優れたポリアセタールです。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

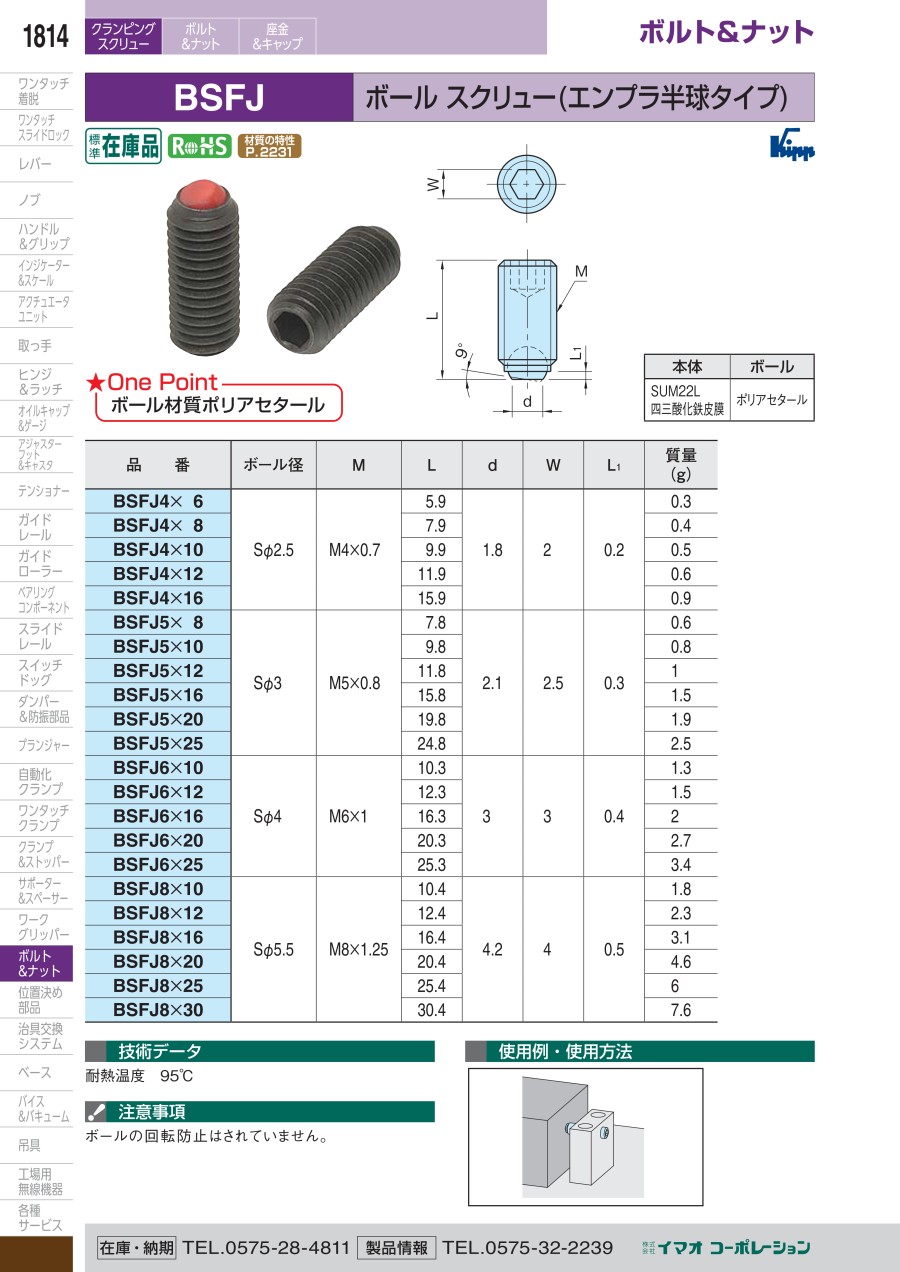

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
