六角穴 ボール プランジャー（ロングロック付） （LBSU-A・LBSUH-A）

六角穴 ボール プランジャー（ロングロック付） （LBSU-A・LBSUH-A）
通常単価(税別)
882円～3,183円
税込単価
970円～3,501円
通常出荷日：在庫品1日目～3日目一部当日出荷可能

緩み防止機能付六角穴仕様ステンレス製ボールプランジャーです。【特長】・防錆が必要な箇所やクリーン環境に...

詳細を確認
  • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。

よく一緒に見られています

六角穴 ボール プランジャー （BST-A・BSTH-A）

イマオコーポレーション

六角穴 ボール プランジャー （BST-A・BSTH-A）
通常価格(税別)： 236円 (税込価格：260円)

通常出荷日：在庫品1日目

よく一緒に見られています

六角穴 ボール プランジャー （BSU-A・BSUH-A）

イマオコーポレーション

六角穴 ボール プランジャー （BSU-A・BSUH-A）
通常価格(税別)： 688円 (税込価格：757円)

通常出荷日：在庫品1日目

未確定：候補が16型番あります。
  • 単価(税別)
    -円
  • 合計(税別)
    -円
    (税込価格：-円)
  • 出荷日
    -
    (参考出荷日：-円)
数量：

商品情報

外形図

寸法図

製品仕様

緩み防止機能（ロングロック）付きタイプ。六角レンチにて取り付け可能。耐熱温度 80℃。
振動に強く、抜きモーメントが高い。確実な位置決め。脱着回数約20回まで緩み防止機能が作用。
防錆が必要な箇所やクリーン環境に最適なステンレス製。
レバー、ノブ、ワーク、治具の位置決めや、ピラーのストッパーとして最適。

材質

  • 本体 SUS303
  • コイルばね SUS302WPA
  • ボール SUS420、HRC55
  • ロングロック ポリアミド

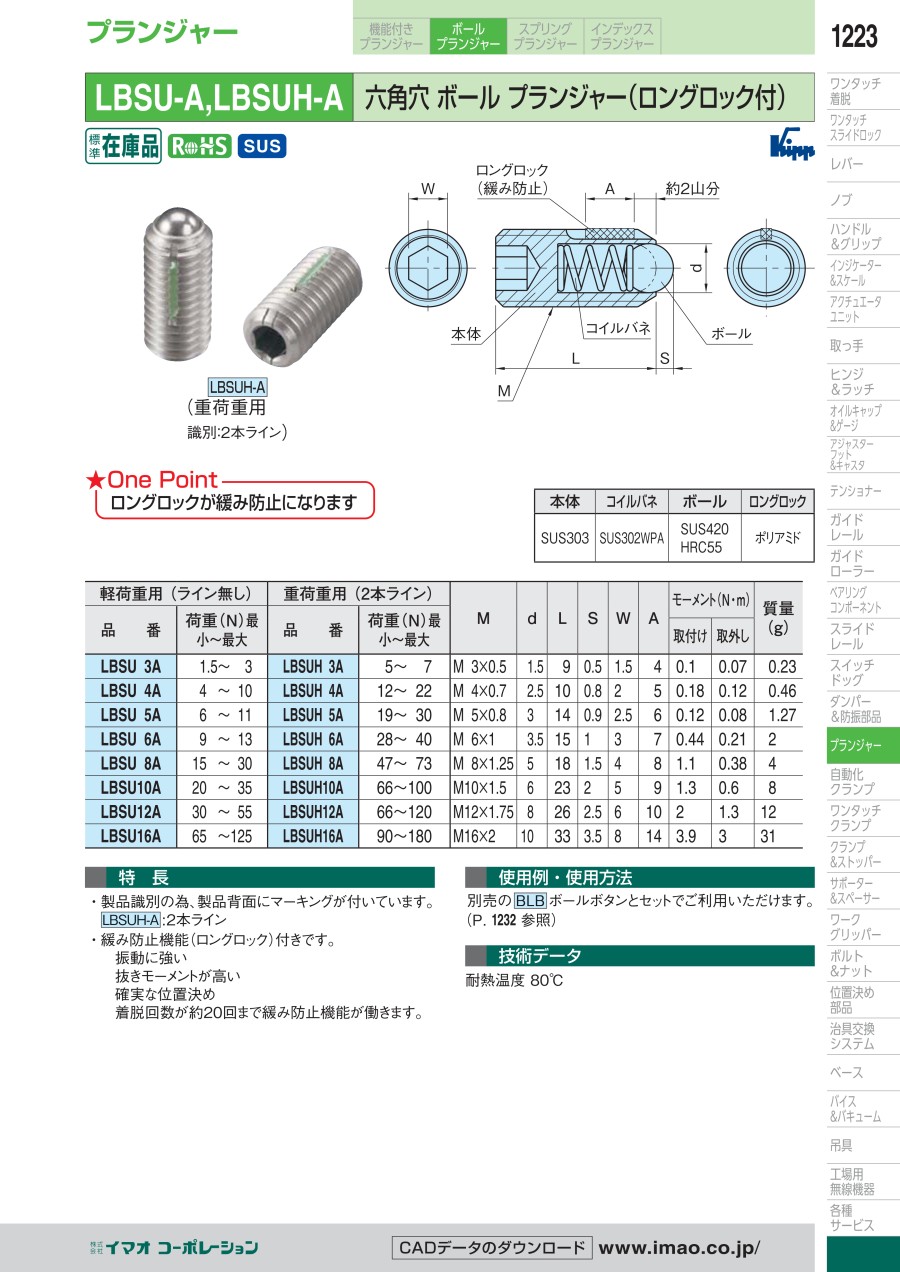

規格表

軽荷重用（ライン無し）重荷重用（2本ライン）MdLSWAモーメント(N.m)質量
(g)
型番荷重(N)
最小～最大		型番荷重(N)
最小～最大
取付け取外し
LBSU3A1.5～3LBSUH3A5～7M3×0.51.590.51.540.10.070.23
LBSU4A4～10LBSUH4A12～22M4×0.72.5100.8250.180.120.46
LBSU5A6～11LBSUH5A19～30M5×0.83140.92.560.120.081.27
LBSU6A9～13LBSUH6A28～40M6×13.5151370.440.212
LBSU8A15～30LBSUH8A47～73M8×1.255181.5481.10.384
LBSU10A20～35LBSUH10A66～100M10×1.56232591.30.68
LBSU12A30～55LBSUH12A66～120M12×1.758262.561021.312
LBSU16A65～125LBSUH16A90～180M16×210333.58143.9331

製品識別のため、製品背面にマーキング（軽荷重用ライン無し、重荷重用2本ライン）付き。

型番リスト

表示件数
  • 1
    • 型番
    LBSU3A
    LBSU4A
    LBSU5A
    LBSU6A
    LBSU8A
    LBSU10A
    LBSU12A
    LBSU16A
    LBSUH3A
    LBSUH4A
    LBSUH5A
    LBSUH6A
    LBSUH8A
    LBSUH10A
    LBSUH12A
    LBSUH16A

    外径 D(または オネジ M)

    (mm)

    ストロークS

    (mm)

    最小荷重（範囲）

    (N)

    最小荷重

    (N)

    最大荷重

    (N)

    長さ L

    (mm)

    先端部外径 d

    (φ)

    ねじピッチ

    (mm)

    荷重識別

    取付けモーメント

    (N・m)

    取外しモーメント

    (N・m)

    		RoHS?最小発注数量
    3
    0.5
    0.01～50
    1.5
    3
    9
    1.5
    0.5
    軽荷重用(ライン無し)
    0.1
    0.07
    10
    1個
    4
    0.8
    0.01～50
    4
    10
    10
    2.5
    0.7
    軽荷重用(ライン無し)
    0.18
    0.12
    10
    1個
    5
    0.9
    0.01～50
    6
    11
    14
    3
    0.8
    軽荷重用(ライン無し)
    0.12
    0.08
    10
    1個
    6
    1
    0.01～50
    9
    13
    15
    3.5
    1
    軽荷重用(ライン無し)
    0.44
    0.21
    10
    1個
    8
    1.5
    0.01～50
    15
    30
    18
    5
    1.25
    軽荷重用(ライン無し)
    1.1
    0.38
    10
    1個
    10
    2
    0.01～50
    20
    35
    23
    6
    1.5
    軽荷重用(ライン無し)
    1.3
    0.6
    10
    1個
    12
    2.5
    0.01～50
    30
    55
    26
    8
    1.75
    軽荷重用(ライン無し)
    2
    1.3
    10
    1個
    16
    3.5
    50.01～100
    65
    125
    33
    10
    2
    軽荷重用(ライン無し)
    3.9
    3
    10
    1個
    3
    0.5
    0.01～50
    5
    7
    9
    1.5
    0.5
    重荷重用(2本ライン)
    0.1
    0.07
    10
    1個
    4
    0.8
    0.01～50
    12
    22
    10
    2.5
    0.7
    重荷重用(2本ライン)
    0.18
    0.12
    10
    1個
    5
    0.9
    0.01～50
    19
    30
    14
    3
    0.8
    重荷重用(2本ライン)
    0.12
    0.08
    10
    1個
    6
    1
    0.01～50
    28
    40
    15
    3.5
    1
    重荷重用(2本ライン)
    0.44
    0.21
    10
    1個
    8
    1.5
    0.01～50
    47
    73
    18
    5
    1.25
    重荷重用(2本ライン)
    1.1
    0.38
    10
    1個
    10
    2
    50.01～100
    66
    100
    23
    6
    1.5
    重荷重用(2本ライン)
    1.3
    0.6
    10
    1個
    12
    2.5
    50.01～100
    66
    120
    26
    8
    1.75
    重荷重用(2本ライン)
    2
    1.3
    10
    1個
    16
    3.5
    50.01～100
    90
    180
    33
    10
    2
    重荷重用(2本ライン)
    3.9
    3
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    1,018円
    ( 1,120円 )
    在庫品1日目当日出荷可能
    882円
    ( 970円 )
    在庫品1日目当日出荷可能
    882円
    ( 970円 )
    在庫品1日目当日出荷可能
    999円
    ( 1,099円 )
    在庫品1日目当日出荷可能
    1,204円
    ( 1,324円 )
    3日目
    1,489円
    ( 1,638円 )
    3日目
    1,988円
    ( 2,187円 )
    3日目
    2,909円
    ( 3,200円 )
    3日目
    1,212円
    ( 1,333円 )
    在庫品1日目当日出荷可能
    1,076円
    ( 1,184円 )
    在庫品1日目当日出荷可能
    1,076円
    ( 1,184円 )
    3日目
    1,193円
    ( 1,312円 )
    3日目
    1,489円
    ( 1,638円 )
    在庫品1日目当日出荷可能
    1,697円
    ( 1,867円 )
    3日目
    2,278円
    ( 2,506円 )
    3日目
    3,183円
    ( 3,501円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    緩み防止機能付六角穴仕様ステンレス製ボールプランジャーです。
    【特長】
    ・防錆が必要な箇所やクリーン環境に最適なステンレス製です。
    ・六角レンチにて取り付け可能です。
    ・各ネジ径に2種類の荷重を用意します（軽荷重用ライン無し、重荷重用2本ライン）。
    ・製品識別の為、製品背面にマーキングが付いています。
    ・緩み防止機能（ロングロック）付き。
    ・振動に強い。
    ・抜きモーメントが高い。
    ・確実な位置決め。
    ・着脱回数が約20回まで緩み防止機能が働きます。
    ・耐熱温度：80℃。
    【用途】
    ・レバー、ノブの位置決めや、ワーク、治具の位置決め。
    ・ピラーのストッパー。

    ご注意

    • 材料や部材入手難などの影響により納期が不安定になっています。受注停止中の商品は、次回入荷の目途が立っていません。
