ショート プランジャー（ロングロック付）（LSPLL-SUS LSPL-SUS LSPLH-SUS）

ショート プランジャー（ロングロック付）（LSPLL-SUS LSPL-SUS LSPLH-SUS）
  • 数量スライド割引
  • 一部当日出荷可能
この商品のFAQをみる（1件）
通常単価(税別)
878円～2,997円
税込単価
966円～3,297円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ショート プランジャー（ZSP-SUS・SPL-SUS・SPLH-SUS）

イマオコーポレーション

ショート プランジャー（ZSP-SUS・SPL-SUS・SPLH-SUS）
0
通常価格(税別)： 446円 (税込価格：491円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ショート プランジャー（ロングロック付）（LSPLL・LSPL・LSPLH）

イマオコーポレーション

ショート プランジャー（ロングロック付）（LSPLL・LSPL・LSPLH）
5
通常価格(税別)： 562円 (税込価格：618円)

通常出荷日：在庫品1日目

オールステンレス製緩み止め付きタイプのショートプランジャーです。【特長】・各ネ...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が20型番あります。
数量：

商品情報

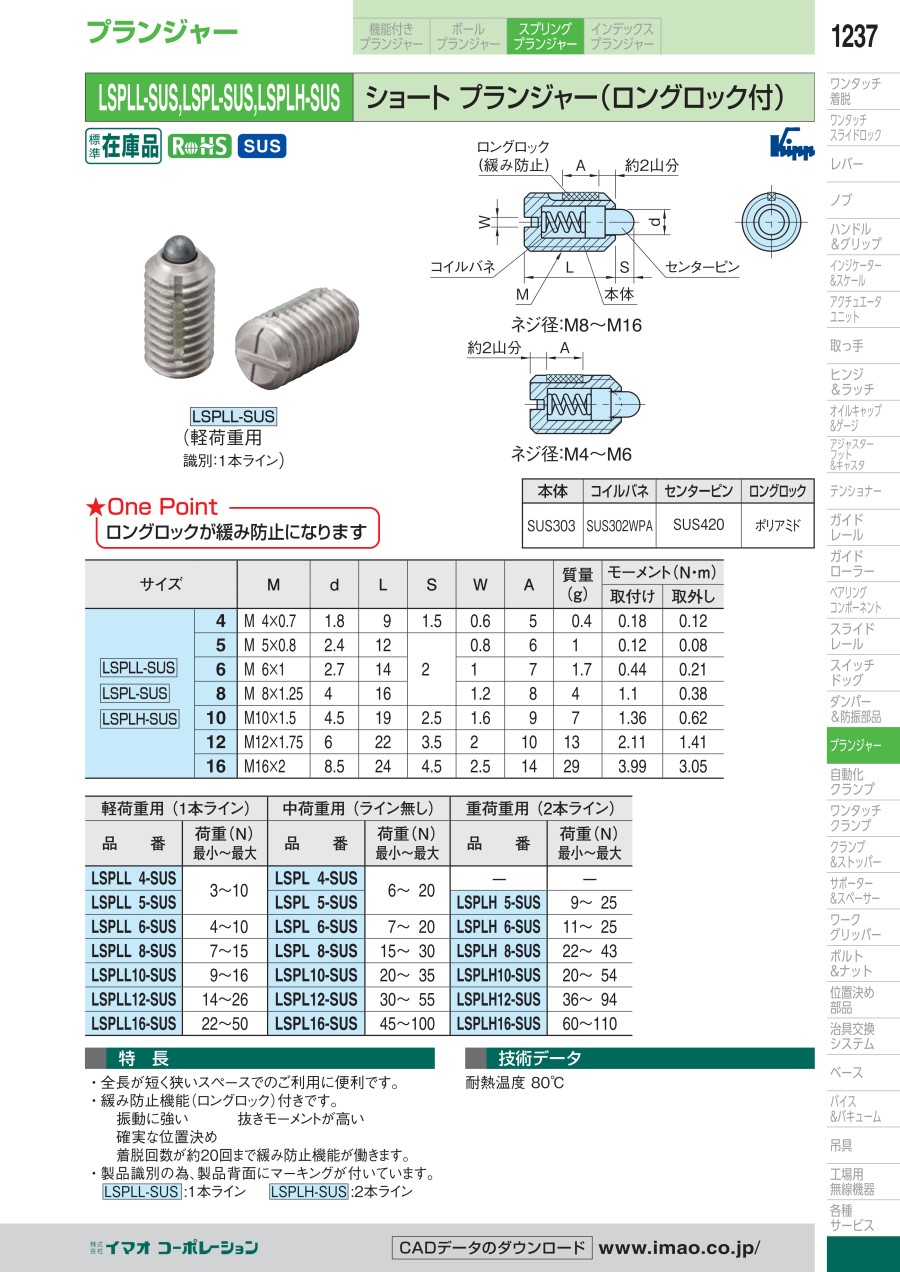

外形図

ネジ径：M8～M16、ネジ径：M4～M6の寸法図

ネジ径：M8～M16、ネジ径：M4～M6

製品仕様

LSPLL-SUSの外観 軽荷重用、識別：1本ライン

LSPLL-SUS
軽荷重用、識別：1本ライン

材質

  • 本体：SUS303
  • コイルパネル：SUS302WPA
  • センターピン：SUS420
  • ロングロック：ポリアミド

荷重表

軽荷重用 （1本ライン）中荷重用 （ライン無し）重荷重用 （2本ライン）
型番荷重（N）
最小～最大		型番荷重（N）
最小～最大		型番荷重（N）
最小～最大
LSPLL4－SUS3～10LSPL4－SUS6～20－－
LSPLL5－SUSLSPL5－SUSLSPLH5－SUS9～25
LSPLL6－SUS4～10LSPL6－SUS7～20LSPLH6－SUS11～25
LSPLL8－SUS7～15LSPL8－SUS15～30LSPLH8－SUS22～43
LSPLL10－SUS9～16LSPL10－SUS20～35LSPLH10－SUS20～54
LSPLL12－SUS14～26LSPL12－SUS30～55LSPLH12－SUS36～94
LSPLL16－SUS22～50LSPL16－SUS45～100LSPLH16－SUS60～110

規格表

型番MdLSWA質量
（g）		モーメント（N・m）
取付け取外し
LSPLL-SUS
LSPL-SUS
LSPLH-SUS		4M4×0.71.891.50.650.40.180.12
5M5×0.82.41220.8610.120.08
6M6×12.714171.70.440.21
8M8×1.254161.2841.10.38
10M10×1.54.5192.51.6971.360.62
12M12×1.756223.5210132.111.41
16M16×28.5244.52.514293.993.05

型番リスト

表示件数
  • 1
    • 型番
    LSPL4-SUS
    LSPL5-SUS
    LSPL6-SUS
    LSPL8-SUS
    LSPL10-SUS
    LSPL12-SUS
    LSPL16-SUS
    LSPLH5-SUS
    LSPLH6-SUS
    LSPLH8-SUS
    LSPLH10-SUS
    LSPLH12-SUS
    LSPLH16-SUS
    LSPLL4-SUS
    LSPLL5-SUS
    LSPLL6-SUS
    LSPLL8-SUS
    LSPLL10-SUS
    LSPLL12-SUS
    LSPLL16-SUS

    外径 D(または オネジ M)

    (mm)

    ストローク S

    (mm)

    最小荷重（範囲）

    (N)

    最小荷重

    (N)

    最大荷重

    (N)

    長さ L

    (mm)

    先端部外径 d

    (φ)

    ねじピッチ

    (mm)

    荷重識別

    取付けモーメント

    (N・m)

    取外しモーメント

    (N・m)

    		RoHS?最小発注数量
    4
    1.5
    0.01～50
    6
    20
    9
    1.8
    0.7
    重荷重用(ライン無し)
    0.18
    0.12
    10
    1個
    5
    2
    0.01～50
    6
    20
    12
    2.4
    0.8
    重荷重用(ライン無し)
    0.12
    0.08
    10
    1個
    6
    2
    0.01～50
    7
    20
    14
    2.7
    1
    重荷重用(ライン無し)
    0.44
    0.21
    10
    1個
    8
    2
    0.01～50
    15
    30
    16
    4
    1.25
    重荷重用(ライン無し)
    1.1
    0.38
    10
    1個
    10
    2.5
    0.01～50
    20
    35
    19
    4.5
    1.5
    重荷重用(ライン無し)
    1.36
    0.62
    10
    1個
    12
    3.5
    0.01～50
    30
    55
    22
    6
    1.75
    重荷重用(ライン無し)
    2.11
    1.41
    10
    1個
    16
    4.5
    0.01～50
    45
    100
    24
    8.5
    2
    重荷重用(ライン無し)
    3.95
    3.05
    10
    1個
    5
    2
    0.01～50
    9
    25
    12
    2.4
    0.8
    重々荷重用(2本ライン)
    0.12
    0.08
    10
    1個
    6
    2
    0.01～50
    11
    25
    14
    2.7
    1
    重々荷重用(2本ライン)
    0.44
    0.21
    10
    1個
    8
    2
    0.01～50
    22
    43
    16
    4
    1.25
    重々荷重用(2本ライン)
    1.1
    0.38
    10
    1個
    10
    2.5
    0.01～50
    20
    54
    19
    4.5
    1.5
    重々荷重用(2本ライン)
    1.36
    0.62
    10
    1個
    12
    3.5
    0.01～50
    36
    94
    22
    6
    1.75
    重々荷重用(2本ライン)
    2.11
    1.41
    10
    1個
    16
    4.5
    50.01～100
    60
    110
    24
    8.5
    2
    重々荷重用(2本ライン)
    3.95
    3.05
    10
    1個
    4
    1.5
    0.01～50
    3
    10
    9
    1.8
    0.7
    軽荷重用(1本ライン)
    0.18
    0.12
    10
    1個
    5
    2
    0.01～50
    3
    10
    12
    2.4
    0.8
    軽荷重用(1本ライン)
    0.12
    0.08
    10
    1個
    6
    2
    0.01～50
    4
    10
    14
    2.7
    1
    軽荷重用(1本ライン)
    0.44
    0.21
    10
    1個
    8
    2
    0.01～50
    7
    15
    16
    4
    1.25
    軽荷重用(1本ライン)
    1.1
    0.38
    10
    1個
    10
    2.5
    0.01～50
    9
    16
    19
    4.5
    1.5
    軽荷重用(1本ライン)
    1.36
    0.62
    10
    1個
    12
    3.5
    0.01～50
    14
    26
    22
    6
    1.75
    軽荷重用(1本ライン)
    2.11
    1.41
    10
    1個
    16
    4.5
    0.01～50
    22
    50
    24
    8.5
    2
    軽荷重用(1本ライン)
    3.95
    3.05
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    878円
    ( 966円 )
    3日目
    898円
    ( 988円 )
    3日目
    898円
    ( 988円 )
    3日目
    1,097円
    ( 1,207円 )
    3日目
    1,387円
    ( 1,526円 )
    3日目
    2,058円
    ( 2,264円 )
    3日目
    2,997円
    ( 3,297円 )
    3日目
    898円
    ( 988円 )
    3日目
    898円
    ( 988円 )
    3日目
    1,097円
    ( 1,207円 )
    3日目
    1,387円
    ( 1,526円 )
    3日目
    2,058円
    ( 2,264円 )
    3日目
    2,997円
    ( 3,297円 )
    3日目
    878円
    ( 966円 )
    3日目
    989円
    ( 1,088円 )
    3日目
    898円
    ( 988円 )
    在庫品1日目当日出荷可能
    1,097円
    ( 1,207円 )
    3日目
    1,387円
    ( 1,526円 )
    3日目
    2,058円
    ( 2,264円 )
    3日目
    2,997円
    ( 3,297円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    オールステンレス製緩み止め付きタイプのショートプランジャーです。
    【特長】
    ・各ネジ径に3種類の荷重を用意します（一部除く）。
    ・全長が短く狭いスペースでのご利用に便利です。
    ・緩み防止機能（ロングロック）付き。
    ・振動に強いです。
    ・抜きモーメントが高いです。
    ・確実な位置決めです。
    ・着脱回数が約20回まで緩み防止機能が働きます。
    ・製品識別の為、製品背面にマーキングが付いています。
    ・LSPLL-SUS：1本ライン LSPLH-SUS：2本ライン。
    ・耐熱温度：80℃。
    【用途】
    ・治具や機械装置のストッパー、割り出し、位置決めなどに。
    ・防錆が必要な箇所やクリーン環境に最適。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ショート プランジャー（ロングロック付）（LSPLL-SUS LSPL-SUS LSPLH-SUS）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Q締め込むときにかたいのですがなぜですか？
    A
    緩まないためのものですので、強く締め込んでいただく必要があります。
