イマオコーポレーション

Tスロットボルト（BJ755）

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 1,597円～5,504円

税込単価: 1,757円～6,054円

ボルトとTスロットナットが一体化した製品です。T溝サイズ14、18、22、24...

形状
四角
材質
スチール
ねじ山種類
メートル並目
ねじ種類
半ねじ

未確定：候補が21型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

ピッチ

(mm)

T溝

最小発注数量

12	50	1.75	14用	1個
12	63	1.75	14用	1個
12	80	1.75	14用	1個
12	100	1.75	14用	1個
12	125	1.75	14用	1個
12	160	1.75	14用	1個
12	200	1.75	14用	1個
16	63	2	18用	1個
16	80	2	18用	1個
16	100	2	18用	1個
16	125	2	18用	1個
16	160	2	18用	1個
16	200	2	18用	1個
16	250	2	18用	1個
20	80	2.5	22用	1個
20	100	2.5	22用	1個
20	125	2.5	22用	1個
20	160	2.5	22用	1個
20	200	2.5	22用	1個
20	250	2.5	22用	1個
20	315	2.5	22用	1個

通常単価(税別) (税込単価)	通常出荷日

1,597円 ( 1,757円 )	3日目
1,787円 ( 1,966円 )	3日目
1,801円 ( 1,981円 )	3日目
2,012円 ( 2,213円 )	3日目
2,197円 ( 2,417円 )	在庫品1日目当日出荷可能
2,391円 ( 2,630円 )	3日目
2,441円 ( 2,685円 )	3日目
2,218円 ( 2,440円 )	在庫品1日目当日出荷可能
2,441円 ( 2,685円 )	3日目
2,528円 ( 2,781円 )	3日目
2,801円 ( 3,081円 )	3日目
2,976円 ( 3,274円 )	3日目
3,063円 ( 3,369円 )	3日目
3,617円 ( 3,979円 )	3日目
3,063円 ( 3,369円 )	4日目
3,152円 ( 3,467円 )	4日目
3,529円 ( 3,882円 )	3日目
3,617円 ( 3,979円 )	4日目
4,239円 ( 4,663円 )	3日目
4,679円 ( 5,147円 )	3日目
5,504円 ( 6,054円 )	3日目

基本情報

ボルトとTスロットナットが一体化した製品です。T溝サイズ14、18、22、24、28と種類も豊富です

商品情報

外形図

製品仕様

材質

本体
スチール四三酸化鉄皮膜

規格表

型番	T溝	W	M	L₂	L	W₁	L₁	質量（g）
BJ755-14050	14用	13.7	M12×1.75	35	50	22	8	70
BJ755-14063				45	63			80
BJ755-14080				55	80			100
BJ755-14100				65	100			110
BJ755-14125				75	125			120
BJ755-14160				100	160			150
BJ755-14200				120	200			180
BJ755-18063	18用	17.7	M16×2.00	45	63	28	10	160
BJ755-18080				55	80			185
BJ755-18100				65	100			203
BJ755-18125				85	125			245
BJ755-18160				100	160			280
BJ755-18200				125	200			330
BJ755-18250				150	250			430
BJ755-22080	22用	21.7	M20×2.5	55	80	35	14	330
BJ755-22100				65	100			400
BJ755-22125				85	125			428
BJ755-22160				110	160			500
BJ755-22200				125	200			570
BJ755-22250				150	250			680
BJ755-22315				190	315			820

使用例

商品特長詳細

ボルトとTスロットが一体化した製品です。
ボルトサイズも豊富です。

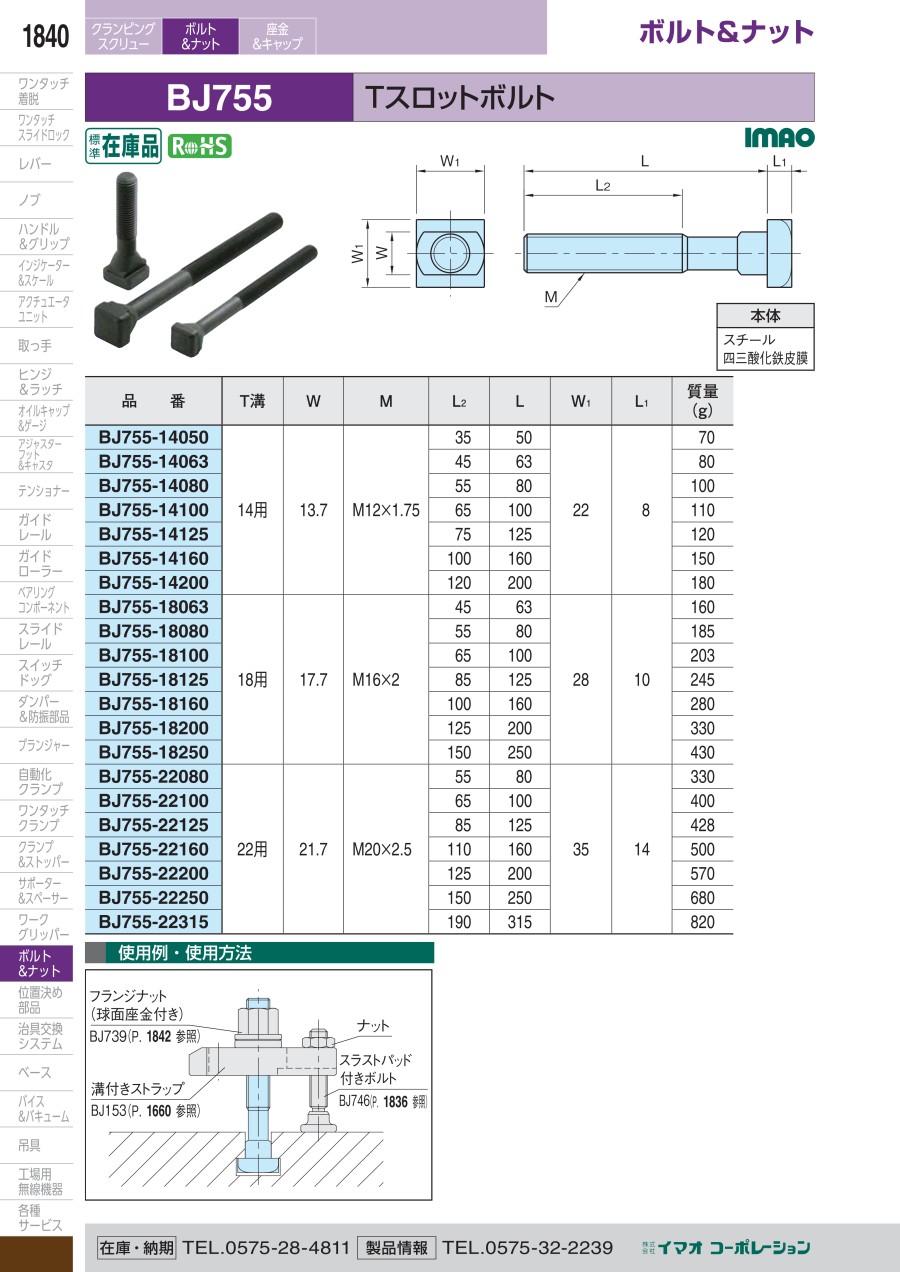

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
