イマオコーポレーション

プーリーアイドラー（NIP,NIPS)

Name: プーリー アイドラー （NIP,NIPS)
Brand: イマオコーポレーション
SKU: 221000367797
Rating: 4 (1 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度4.0

この商品のレビューをみる（1件）

通常単価(税別): 1,289円～10,157円

税込単価: 1,418円～11,173円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

フランジ付プーリーアイドラー（FIP,FIPS)

4.4

通常価格(税別)： 888円 (税込価格：977円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

アイドラークラウンローラー（CTR,CTRS）

通常価格(税別)： 1,489円 (税込価格：1,638円)

通常出荷日：在庫品1日目

平ベルト、タイミングベルトにご使用になれるプーリーアイドラーです。樹脂製・アル...

詳細情報を確認する

プーリ/アイドラー
アイドラー(ベアリング組込済)
形状
ストレート
表面ウレタン
ウレタン無
フランジ有無
フランジ無

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

未確定：候補が22型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

NIP 0825～2550 （樹脂製）

プーリーアイドラー（NIP,NIPA,NIPS,NIP-SUS） NIP 3050～5560外形図

NIP 3050～5560 （樹脂製）

プーリーアイドラー（NIP,NIPA,NIPS,NIP-SUS） NIP 6065,8080外形図

NIP 6065,8080 （樹脂製）

プーリーアイドラー（NIP,NIPA,NIPS,NIP-SUS） NIPA 1535～2550、NIPS 1535～2550、NIP-SUS 1535,2045外形図

NIPA 1535～2550 （アルミ製）
NIPS 1535～2550 （スチール製）
NIP-SUS 1535,2045 （SUS製）

プーリーアイドラー（NIP,NIPA,NIPS,NIP-SUS） NIPA 3050～5560、NIPS 3050～5560外形図

NIPA 3050～5560 （アルミ製）
NIPS 3050～5560 （スチール製）

プーリーアイドラー（NIP,NIPA,NIPS,NIP-SUS） NIPA 6065、NIPS 6065外形図

NIPA 6065 （アルミ製）
NIPS 6065 （スチール製）

製品仕様

材質

タイプ	プーリー	ベアリング	止め輪
NIP	ポリアミド（ガラス繊維強化）ブラック	スチール	―
NIPA	A5052 アルマイト表面処理ナチュラル		スチール
NIPS	S45C 無電解ニッケルメッキ		スチール
NIP-SUS	SUS303	ステンレススチール	ステンレススチール

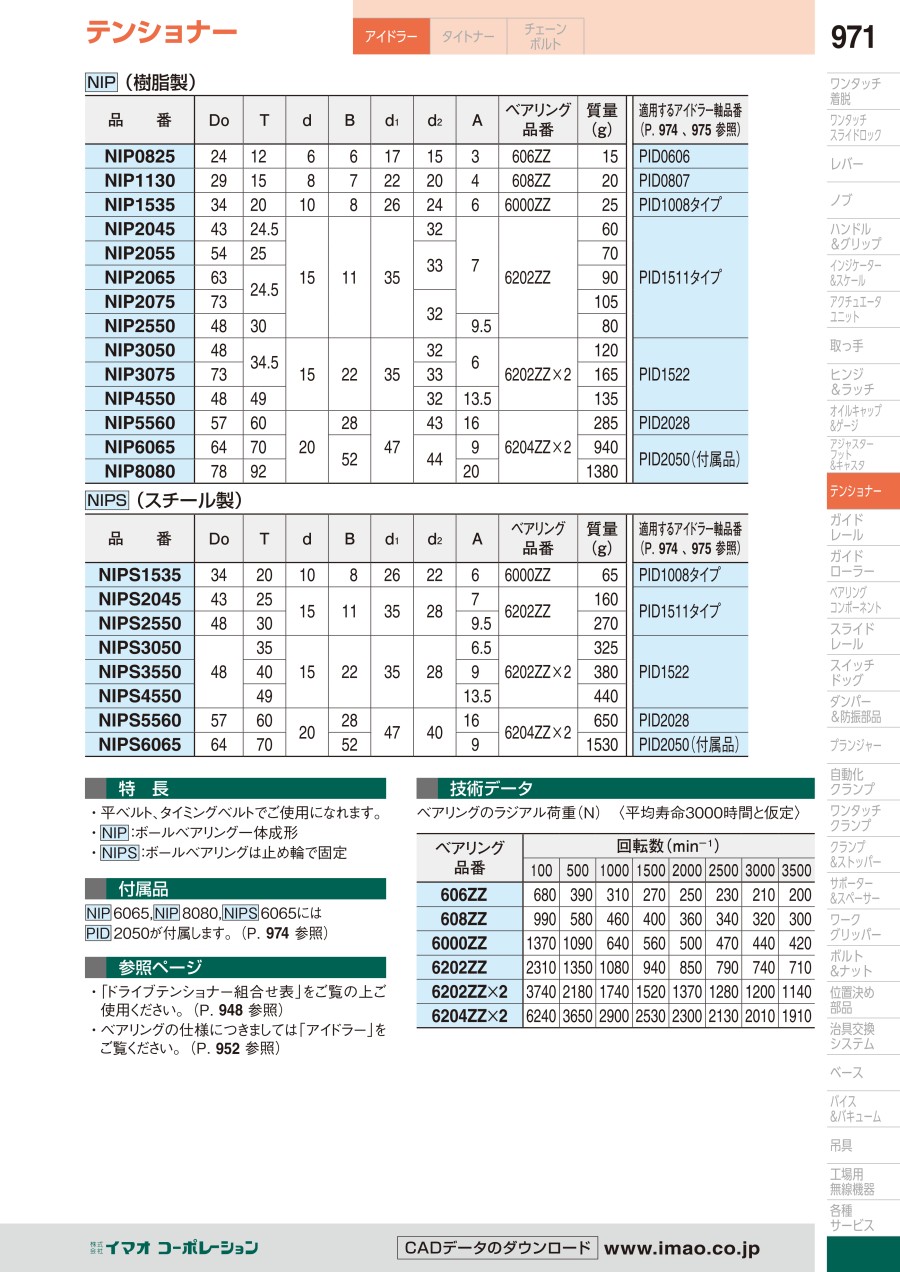

規格表

NIP（樹脂製）

型番	Do	T	d	B	d₁	d₂	A	ベアリング型番	質量（g）	適用するアイドラー軸品番
NIP0825	24	12.0	6	6	17	15	3.0	606ZZ	15	PID0606
NIP1130	29	15.0	8	7	22	20	4.0	608ZZ	20	PID0807
NIP1535	34	20.0	10	8	26	24	6.0	6000ZZ	25	PID1008タイプ
NIP2045	43	24.5	15	11	35	32	7.0	6202ZZ	60	PID1511タイプ
NIP2055	54	25.0				33			70
NIP2065	63	24.5				33			90
NIP2075	73	24.5				32			105
NIP2550	48	30.0				32	9.5		80
NIP3050	48	34.5	15	22	35	32	6.0	6202ZZ×2	120	PID1522
NIP3075	73	34.5				33	6.0		165
NIP4550	48	49.0				32	13.5		135
NIP5560	57	60.0	20	28	47	43	16.0	6204ZZ×2	285	PID2028
NIP6065	64	70.0		52		44	9.0		590	PID2050（付属品）
NIP8080	78	92.0		52		44	20.0		1040	PID2050（付属品）

NIPA（アルミ製） NIPS（スチール製）

アルミ製		スチール製		Do	T	d	B	d₁	d₂	A	ベアリング型番	適用するアイドラー軸品番
型番	質量（g）	型番	質量（g）	Do	T	d	B	d₁	d₂	A	ベアリング型番	適用するアイドラー軸品番
NIPA1535	43	NIPS1535	65	34	20	10	8	26	22	6.0	6000ZZ	PID1008タイプ
NIPA2045	85	NIPS2045	160	43	25	15	11	35	28	7.0	6202ZZ	PID1511タイプ
NIPA2550	125	NIPS2550	270	48	30	15	11	35	28	9.5	6202ZZ	PID1511タイプ
NIPA3050	175	NIPS3050	325	48	35	15	22	35	28	6.5	6202ZZ×2	PID1522
NIPA3550	190	NIPS3550	380		40					9.0
NIPA4550	215	NIPS4550	440		49					13.5
NIPA5560	360	NIPS5560	650	57	60	20	28	47	40	16.0	6204ZZ×2	PID2028
NIPA6065	890	NIPS6065	1480	64	70	20	52	47	40	9.0	6204ZZ×2	PID2050（付属品）

NIP-SUS（SUS製）

型番	Do	T	d	B	d₁	d₂	A	ベアリング型番	質量（g）	適用するアイドラー軸品番
NIP1535-SUS	34	20	10	8	26	22	6	SS6000-2RS	65	PID1008-M16-SUS
NIP2045-SUS	43	25	15	11	35	28	7	SS6202-2RS	160	PID1511-SUS,PID1511-M16-SUS

商品特長詳細

・平ベルト、タイミングベルトでご使用になれます。
・NIP：ボールベアリング一体成形
・NIPA、NIPS、NIP-SUS：ボールベアリングは止め輪で固定

技術情報・設計アイデア

ベアリングのラジアル荷重（N）〈平均寿命3000時間と仮定〉

ベアリング型番	回転数（min^-1）
ベアリング型番	100	500	1000	1500	2000	2500	3000	3500
606ZZ	680	390	310	270	250	230	210	200
608ZZ	990	580	460	400	360	340	320	300
6000ZZ	1370	1090	640	560	500	470	440	420
SS6000-2RS	1370	1090	640	560	500	470	440	420
6202ZZ	2310	1350	1080	940	850	790	740	710
SS6202-2RS	2310	1350	1080	940	850	790	740	710
6202ZZ×2	3740	2180	1740	1520	1370	1280	1200	1140
6204ZZ×2	6240	3650	2900	2530	2300	2130	2010	1910

型番リスト

表示件数

型番

(mm)

(φ)

軸の種類

材質

表面処理

軸(穴)径 d

(mm)

長さ L

(mm)

RoHS?

最小発注数量

12	24	ベアリング1個	樹脂	なし	6	～50	10	1個
15	29	ベアリング1個	樹脂	なし	8	～50	10	1個
20	34	ベアリング1個	樹脂	なし	10	～50	10	1個
24.5	43	ベアリング1個	樹脂	なし	15	～50	10	1個
25	54	ベアリング1個	樹脂	なし	15	～50	10	1個
24.5	63	ベアリング1個	樹脂	なし	15	～50	10	1個
24.5	73	ベアリング1個	樹脂	なし	15	～50	10	1個
30	48	ベアリング1個	樹脂	なし	15	～50	10	1個
34.5	48	ベアリング中心2個	樹脂	なし	15	～50	10	1個
34.5	73	ベアリング中心2個	樹脂	なし	15	～50	10	1個
49	48	ベアリング中心2個	樹脂	なし	15	～50	10	1個
60	57	ベアリング中心2個	樹脂	なし	20	～100	10	1個
70	64	軸一体	樹脂	なし	20	～100	10	1個
92	78	軸一体	樹脂	なし	20	～100	10	1個
20	34	ベアリング1個	スチール	無電解ニッケルメッキ	10	～50	10	1個
25	43	ベアリング1個	スチール	無電解ニッケルメッキ	15	～50	10	1個
30	48	ベアリング1個	スチール	無電解ニッケルメッキ	15	～50	10	1個
35	48	ベアリング中心2個	スチール	無電解ニッケルメッキ	15	～50	10	1個
40	48	ベアリング中心2個	スチール	無電解ニッケルメッキ	15	～50	10	1個
49	48	ベアリング中心2個	スチール	無電解ニッケルメッキ	15	～50	10	1個
60	57	ベアリング中心2個	スチール	無電解ニッケルメッキ	20	～100	10	1個
70	64	軸一体	スチール	無電解ニッケルメッキ	20	～100	10	1個

通常単価(税別) (税込単価)	通常出荷日

1,289円 ( 1,418円 )	在庫品1日目当日出荷可能
1,289円 ( 1,418円 )	3日目
1,600円 ( 1,760円 )	在庫品1日目当日出荷可能
1,689円 ( 1,858円 )	3日目
1,989円 ( 2,188円 )	3日目
2,124円 ( 2,336円 )	3日目
2,194円 ( 2,413円 )	3日目
2,424円 ( 2,666円 )	3日目
2,618円 ( 2,880円 )	在庫品1日目当日出荷可能
3,201円 ( 3,521円 )	在庫品1日目当日出荷可能
2,881円 ( 3,169円 )	在庫品1日目当日出荷可能
3,200円 ( 3,520円 )	在庫品1日目当日出荷可能
9,005円 ( 9,906円 )	3日目
10,157円 ( 11,173円 )	3日目
1,907円 ( 2,098円 )	在庫品1日目当日出荷可能
2,597円 ( 2,857円 )	3日目
3,628円 ( 3,991円 )	在庫品1日目当日出荷可能
3,588円 ( 3,947円 )	在庫品1日目当日出荷可能
3,739円 ( 4,113円 )	3日目
4,073円 ( 4,480円 )	在庫品1日目当日出荷可能
4,849円 ( 5,334円 )	在庫品1日目当日出荷可能
9,816円 ( 10,798円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

平ベルト、タイミングベルトにご使用になれるプーリーアイドラーです。樹脂製・アルミ製・スチール製・SUS製があります。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
アイドラースプロケット
アイドラースプロケットです。チェーンに針を与えチェーンの振動や騒音、スプロケットのかみ合い不良を防ぎます。
ミスミ
スプロケット　４０Ｂ
スチール・ステンレス・表面処理のスプロケットです。軸穴加工タイプのほか、自由に追加工可能な軸穴粗加工品（S仕様）も用意しております。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
