スプリング プランジャー(ロングロック付)(LPL-SUS,LPLH-SUS)

未確定:候補が11型番あります。
数量:

商品情報

外形図

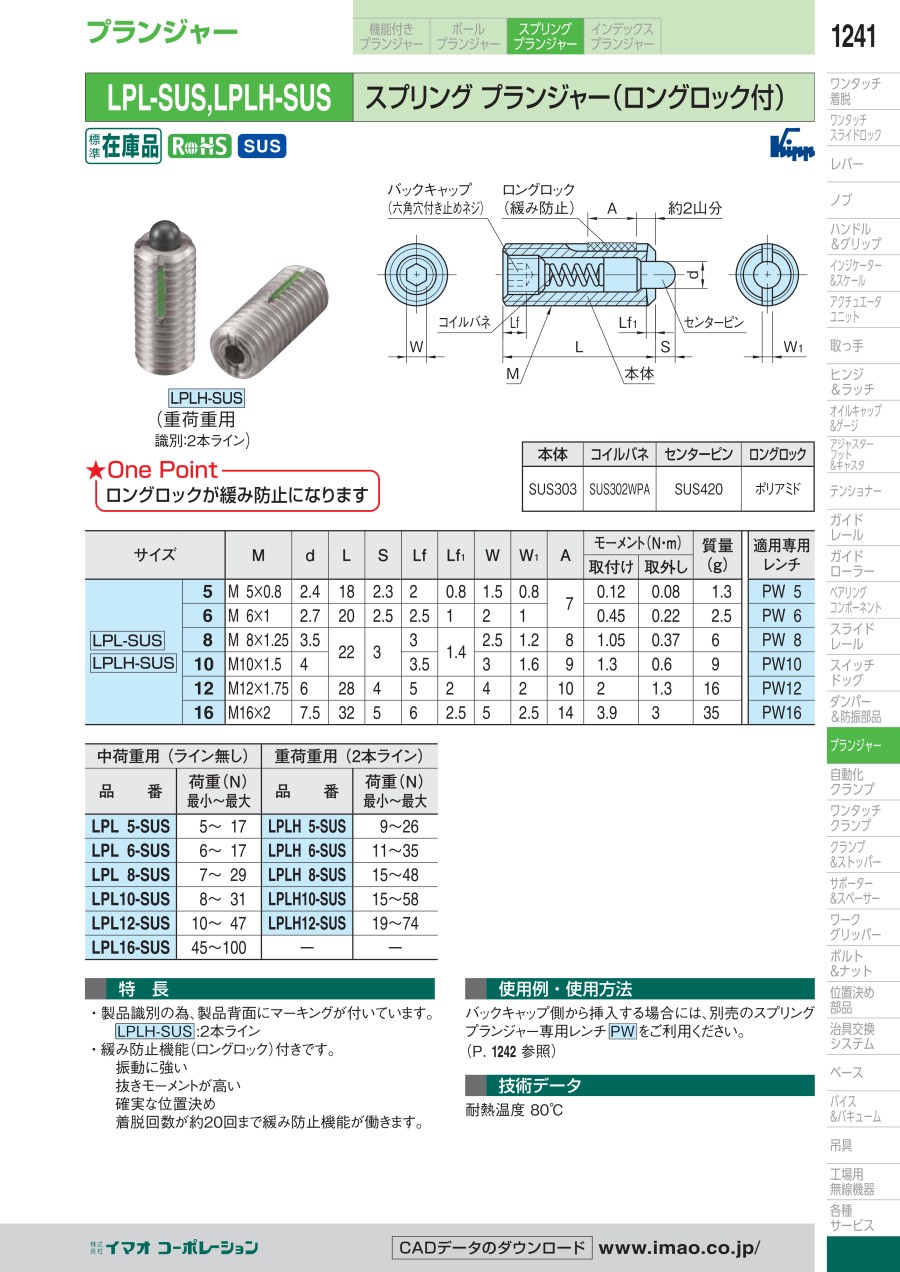

スプリング プランジャー(ロングロック付)(LPL-SUS,LPLH-SUS):関連画像

製品仕様

スプリング プランジャー(ロングロック付)(LPL-SUS,LPLH-SUS):関連画像

素材表

本体コイルバネセンターピンロングロック
SUS303SUS302WPASUS420ポリアミド

スチールピン荷重表

中荷重用 (ライン無し)重荷重用 (2本ライン)
型番荷重(N)
最小~最大
型番荷重(N)
最小~最大
LPL5-SUS5~17LPLH5-SUS9~26
LPL6-SUS6~17LPLH6-SUS11~35
LPL8-SUS7~29LPLH8-SUS15~48
LPL10-SUS8~31LPLH10-SUS15~58
LPL12-SUS10~47LPLH12-SUS19~74
LPL16-SUS45~100-

規格表

型番MdLSLfLf1WW1Aモーメント(N・m)質量
(g)
適用専用レンチ
取付け取外し
LPL-SUS
LPLH-SUS
5M5×0.82.4182.320.81.50.870.120.081.3PW5
6M6×12.7202.52.51210.450.222.5PW6
8M8×1.253.522331.42.51.281.050.376PW8
10M10×1.543.531.691.30.69PW10
12M12×1.75628452421021.316PW12
16M16×27.532562.552.5143.9335PW16

型番リスト

表示件数

外径 D(または オネジ M)

(mm)

ストローク S

(mm)

最小荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径 d

(φ)

ねじピッチ

(mm)

取付けモーメント

(N・m)

取外しモーメント

(N・m)

適用専用レンチ

RoHS?最小発注数量
5
2.3
5
17
18
2.4
0.8
0.12
0.08
PW5
10
1個
6
2.5
6
17
20
2.7
1
0.45
0.22
PW6
10
1個
8
3
7
29
22
3.5
1.25
1.05
0.37
PW8
10
1個
10
3
8
31
22
4
1.5
1.3
0.6
PW10
10
1個
12
4
10
47
28
6
1.75
2
1.3
PW12
10
1個
16
5
45
100
32
7.5
2
3.9
3
PW16
10
1個
5
2.3
9
26
18
2.4
0.8
0.12
0.08
PW5
10
1個
6
2.5
11
35
20
2.7
1
0.45
0.22
PW6
10
1個
8
3
15
48
22
3.5
1.25
1.05
0.37
PW8
10
1個
10
3
15
58
22
4
1.5
1.3
0.6
PW10
10
1個
12
4
19
74
28
6
1.75
2
1.3
PW12
10
1個
通常単価(税別) (税込単価)
通常出荷日
1,910
( 2,101 )
3日目
1,879
( 2,067 )
3日目
2,230
( 2,453 )
3日目
2,521
( 2,773 )
3日目
3,879
( 4,267 )
3日目
4,170
( 4,587 )
3日目
1,910
( 2,101 )
3日目
1,910
( 2,101 )
3日目
2,230
( 2,453 )
3日目
2,521
( 2,773 )
3日目
3,879
( 4,267 )
3日目

詳細情報

基本情報

オールステンレス製緩み止め付きタイプのスプリングプランジャー。
【特長】
・各ネジ径に2種類の荷重を用意(一部除く)。
・振動に強い・抜きモーメントが高い・確実な位置決め。
・緩み止め防止機能(ロングロック)付きで、脱着回数が約20回まで緩み防止機能が働く。
・製品識別のため、製品背面にマーキングあり(LPLH-L、LPLH-SUS : 2本ライン)。
・耐熱温度80℃。
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなどに。
・防錆が必要な箇所やクリーン環境に最適。

商品担当おすすめ

  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

スプリング プランジャー(ロングロック付)(LPL-SUS,LPLH-SUS)のレビュー
この商品のレビューはありません

よくあるご質問(FAQ)

Q締め込むときにかたいのですがなぜですか?
A
緩まないためのものですので、強く締め込んでいただく必要があります。
