スプリングプランジャー（ロングロック付）（LPL,LPLN）

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 765円～2,909円

税込単価: 842円～3,200円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

イマオコーポレーション

通常出荷日：在庫品1日目

緩み止め付きタイプのスプリングプランジャー。【特長】・ノーズが樹脂タイプ（LP...

本体材質
スチール
取付方法
ねじ込み
ゆるみ止め
あり
スプリングプランジャー種類
球面
レンチ穴形状
六角
本体表面処理
四三酸化鉄皮膜
耐熱温度 (℃)
80

未確定：候補が30型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

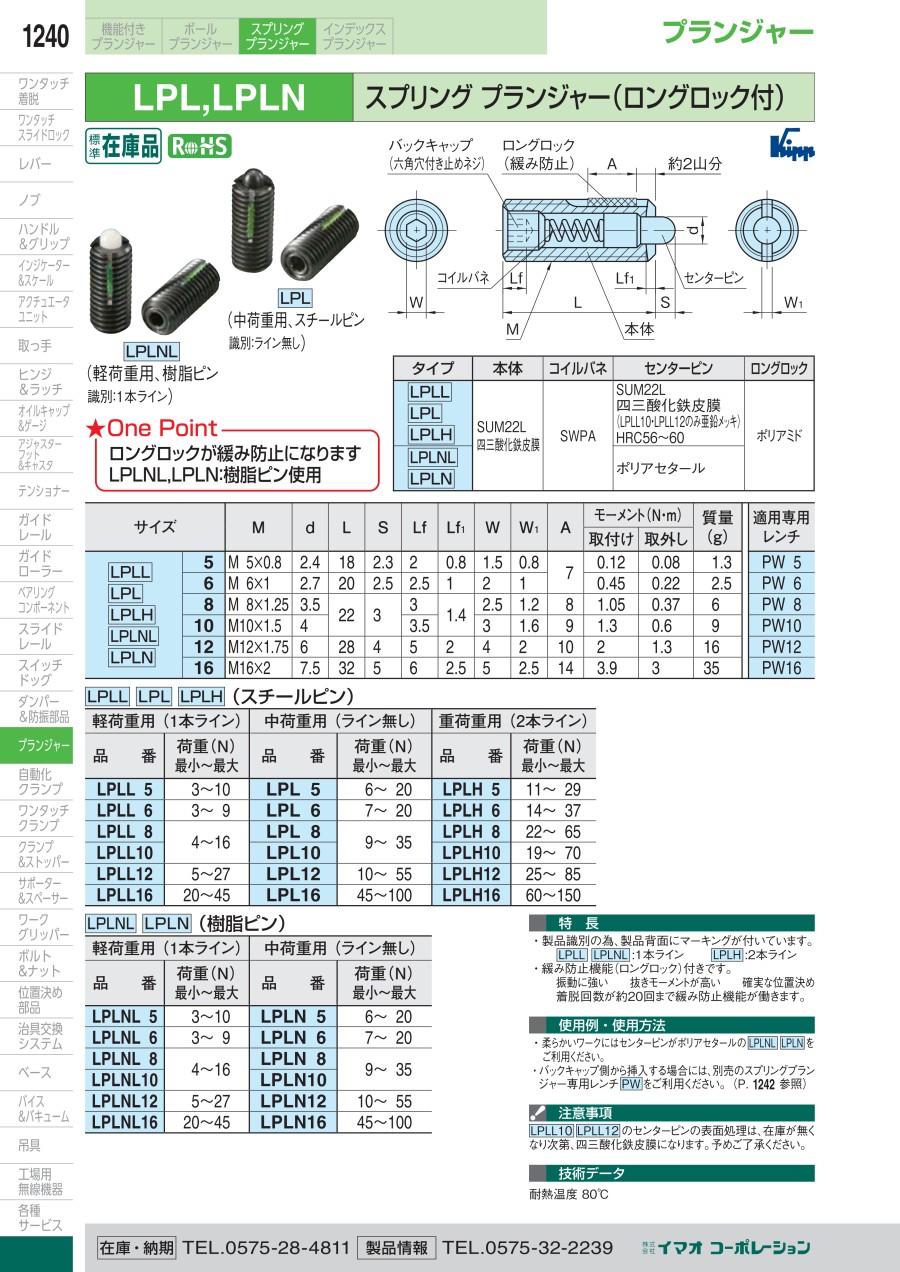

外形図

製品仕様

LPL ：中荷重用、スチールピン、識別：ラインなし LPLN : 軽荷重用、樹脂ピン、識別 : 1本ライン

素材表

タイプ	本体	コイルバネ	センターピン	ロングロック
LPLL LPL LPLH	SUM22L 四三酸化鉄皮膜	SWPA	SUM22L 四三酸化鉄皮膜（LPLL10・LPLL12のみ亜鉛メッキ） HRC56～60	ポリアミド
LPLNL LPLN	SUM22L 四三酸化鉄皮膜	SWPA	ポリアセタール	ポリアミド

スチールピン荷重表

軽荷重用（1本ライン）		中荷重用（ライン無し）		重荷重用（2本ライン）
型番	荷重（N）最小～最大	型番	荷重（N）最小～最大	型番	荷重（N）最小～最大
LPLL5	3～10	LPL5	6～20	LPLH5	11～29
LPLL6	3～9	LPL6	7～20	LPLH6	14～37
LPLL8	4～16	LPL8	9～35	LPLH8	22～65
LPLL10	4～16	LPL10	9～35	LPLH10	19～70
LPLL12	5～27	LPL12	10～55	LPLH12	25～85
LPLL16	20～45	LPL16	45～100	LPLH16	60～150

樹脂ピン荷重表

軽荷重用（1本ライン）		中荷重用（ライン無し）
型番	荷重（N）最小～最大	型番	荷重（N）最小～最大
LPLNL5	3～10	LPLN5	6～20
LPLNL6	3～9	LPLN6	7～20
LPLNL8	4～16	LPLN8	9～35
LPLNL10	4～16	LPLN10	9～35
LPLNL12	5～27	LPLN12	10～55
LPLNL16	20～45	LPLN16	45～100

規格表

型番		M	d	L	S	Lf	Lf₁	W	W₁	A	モーメント（N・m）		質量（g）	適用専用レンチ
型番		M	d	L	S	Lf	Lf₁	W	W₁	A	取付け	取外し	質量（g）	適用専用レンチ
LPLL LPL LPLH LPLNL LPLN	5	M5×0.8	2.4	18	2.3	2	0.8	1.5	0.8	7	0.12	0.08	1.3	PW5
	6	M6×1	2.7	20	2.5	2.5	1	2	1	7	0.45	0.22	2.5	PW6
	8	M8×1.25	3.5	22	3	3	1.4	2.5	1.2	8	1.05	0.37	6	PW8
	10	M10×1.5	4	22	3	3.5	1.4	3	1.6	9	1.3	0.6	9	PW10
	12	M12×1.75	6	28	4	5	2	4	2	10	2	1.3	16	PW12
	16	M16×2	7.5	32	5	6	2.5	5	2.5	14	3.9	3	35	PW16

型番リスト

表示件数

型番

先端材質

外径 D(またはオネジ M)

(mm)

ストローク S

(mm)

先端表面処理

先端熱処理

最小荷重（範囲）

(N)

最小荷重

(N)

最大荷重

(N)

長さ L

(mm)

先端部外径 d

(φ)

ねじピッチ

(mm)

荷重識別

取付けモーメント

(N・m)

取外しモーメント

(N・m)

適用専用レンチ

RoHS?

最小発注数量

スチール	5	2.3	四三酸化鉄皮膜	浸炭焼入	0.01～50	6	20	18	2.4	0.8	中荷重用(ライン無し)	0.12	0.08	PW5	10	1個
スチール	6	2.5	四三酸化鉄皮膜	浸炭焼入	0.01～50	7	20	20	2.7	1	中荷重用(ライン無し)	0.45	0.22	PW6	10	1個
スチール	8	3	四三酸化鉄皮膜	浸炭焼入	0.01～50	9	35	22	3.5	1.25	中荷重用(ライン無し)	1.05	0.37	PW8	10	1個
スチール	10	3	四三酸化鉄皮膜	浸炭焼入	0.01～50	9	35	22	4	1.5	中荷重用(ライン無し)	1.3	0.6	PW10	10	1個
スチール	12	4	四三酸化鉄皮膜	浸炭焼入	0.01～50	10	55	28	6	1.75	中荷重用(ライン無し)	2	1.3	PW12	10	1個
スチール	16	5	四三酸化鉄皮膜	浸炭焼入	0.01～50	45	100	32	7.5	2	中荷重用(ライン無し)	3.9	3	PW16	10	1個
スチール	5	2.3	四三酸化鉄皮膜	浸炭焼入	0.01～50	11	29	18	2.4	0.8	重荷重用(2本ライン)	0.12	0.08	PW5	10	1個
スチール	6	2.5	四三酸化鉄皮膜	浸炭焼入	0.01～50	14	37	20	2.7	1	重荷重用(2本ライン)	0.45	0.22	PW6	10	1個
スチール	8	3	四三酸化鉄皮膜	浸炭焼入	0.01～50	22	65	22	3.5	1.25	重荷重用(2本ライン)	1.05	0.37	PW8	10	1個
スチール	10	3	四三酸化鉄皮膜	浸炭焼入	0.01～50	19	70	22	4	1.5	重荷重用(2本ライン)	1.3	0.6	PW10	10	1個
スチール	12	4	四三酸化鉄皮膜	浸炭焼入	0.01～50	25	85	28	6	1.75	重荷重用(2本ライン)	2	1.3	PW12	10	1個
スチール	16	5	四三酸化鉄皮膜	浸炭焼入	50.01～100	60	150	32	7.5	2	重荷重用(2本ライン)	3.9	3	PW16	10	1個
スチール	5	2.3	四三酸化鉄皮膜	浸炭焼入	0.01～50	3	10	18	2.4	0.8	軽荷重用(1本ライン)	0.12	0.08	PW5	10	1個
スチール	6	2.5	四三酸化鉄皮膜	浸炭焼入	0.01～50	3	9	20	2.7	1	軽荷重用(1本ライン)	0.45	0.22	PW6	10	1個
スチール	8	3	四三酸化鉄皮膜	浸炭焼入	0.01～50	4	16	22	3.5	1.25	軽荷重用(1本ライン)	1.05	0.37	PW8	10	1個
スチール	10	3	亜鉛メッキ	浸炭焼入	0.01～50	4	16	22	4	1.5	軽荷重用(1本ライン)	1.3	0.6	PW10	10	1個
スチール	12	4	亜鉛メッキ	浸炭焼入	0.01～50	5	27	28	6	1.75	軽荷重用(1本ライン)	2	1.3	PW12	10	1個
スチール	16	5	四三酸化鉄皮膜	浸炭焼入	0.01～50	20	45	32	7.5	2	軽荷重用(1本ライン)	3.9	3	PW16	10	1個
樹脂	5	2.3	なし	-	0.01～50	6	20	18	2.4	0.8	中荷重用(ライン無し)	0.12	0.08	PW5	10	1個
樹脂	6	2.5	なし	-	0.01～50	7	20	20	2.7	1	中荷重用(ライン無し)	0.45	0.22	PW6	10	1個
樹脂	8	3	なし	-	0.01～50	9	35	22	3.5	1.25	中荷重用(ライン無し)	1.05	0.37	PW8	10	1個
樹脂	10	3	なし	-	0.01～50	9	35	22	4	1.5	中荷重用(ライン無し)	1.3	0.6	PW10	10	1個
樹脂	12	4	なし	-	0.01～50	10	55	28	6	1.75	中荷重用(ライン無し)	2	1.3	PW12	10	1個
樹脂	16	5	なし	-	0.01～50	45	100	32	7.5	2	中荷重用(ライン無し)	3.9	3	PW16	10	1個
樹脂	5	2.3	なし	-	0.01～50	3	10	18	2.4	0.8	軽荷重用(1本ライン)	0.12	0.08	PW5	10	1個
樹脂	6	2.5	なし	-	0.01～50	3	9	20	2.7	1	軽荷重用(1本ライン)	0.45	0.22	PW6	10	1個
樹脂	8	3	なし	-	0.01～50	4	16	22	3.5	1.25	軽荷重用(1本ライン)	1.05	0.37	PW8	10	1個
樹脂	10	3	なし	-	0.01～50	4	16	22	4	1.5	軽荷重用(1本ライン)	1.3	0.6	PW10	10	1個
樹脂	12	4	なし	-	0.01～50	5	27	28	6	1.75	軽荷重用(1本ライン)	2	1.3	PW12	10	1個
樹脂	16	5	なし	-	0.01～50	20	45	32	7.5	2	軽荷重用(1本ライン)	3.9	3	PW16	10	1個

通常単価(税別) (税込単価)	通常出荷日

785円 ( 864円 )	3日目
765円 ( 842円 )	3日目
931円 ( 1,024円 )	在庫品1日目当日出荷可能
1,018円 ( 1,120円 )	3日目
1,964円 ( 2,160円 )	3日目
2,618円 ( 2,880円 )	3日目
865円 ( 952円 )	3日目
805円 ( 886円 )	3日目
931円 ( 1,024円 )	3日目
1,018円 ( 1,120円 )	3日目
2,036円 ( 2,240円 )	3日目
2,618円 ( 2,880円 )	3日目
785円 ( 864円 )	3日目
805円 ( 886円 )	3日目
931円 ( 1,024円 )	3日目
1,018円 ( 1,120円 )	3日目
2,036円 ( 2,240円 )	3日目
2,618円 ( 2,880円 )	3日目
872円 ( 959円 )	3日目
902円 ( 992円 )	3日目
1,028円 ( 1,131円 )	3日目
1,241円 ( 1,365円 )	3日目
2,327円 ( 2,560円 )	3日目
2,909円 ( 3,200円 )	3日目
872円 ( 959円 )	3日目
902円 ( 992円 )	3日目
1,028円 ( 1,131円 )	3日目
1,241円 ( 1,365円 )	3日目
2,327円 ( 2,560円 )	3日目
2,909円 ( 3,200円 )	3日目

詳細情報

基本情報

基本情報

緩み止め付きタイプのスプリングプランジャー。
【特長】
・ノーズが樹脂タイプ（LPLN）あり。
・各ネジ径に3種類の荷重を用意し（一部除く）、各種材質あり。
・緩み止め防止機能（ロングロック）付きで、着脱回数が約20回まで緩み防止機能が働く。
・製品識別のため、製品背面にマーキングあり（LPLL、LPLLNL1本ライン、LPLH2本ライン）。
・LPLNL、LPLNは樹脂ピンを使用。
【用途】
・治具や機械装置のストッパー、割り出し、位置決めなどに使用。
・柔らかいワークには樹脂ピン仕様が最適。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ミスミ
コロコンローラ　ローラ幅25・50ｍｍタイプ
コロコンローラはローラーコンベアに比べて軽量、省スペースでの設置が可能です。
ミスミ
高耐食・高強度小径玉軸受（プラストロベアリング）
ステンレスより高耐食が求められる食品、薬品装置向け！
ミスミ
エンプラベアリングフラットタイプおねじ付
安全カバー不要なローラーコンベア搬送をつくれます！

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
