オールステンレス製のショートプランジャーです。【特長】・全長が短く狭いスペース...

詳細情報を確認する

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が22型番あります。
数量：

商品情報

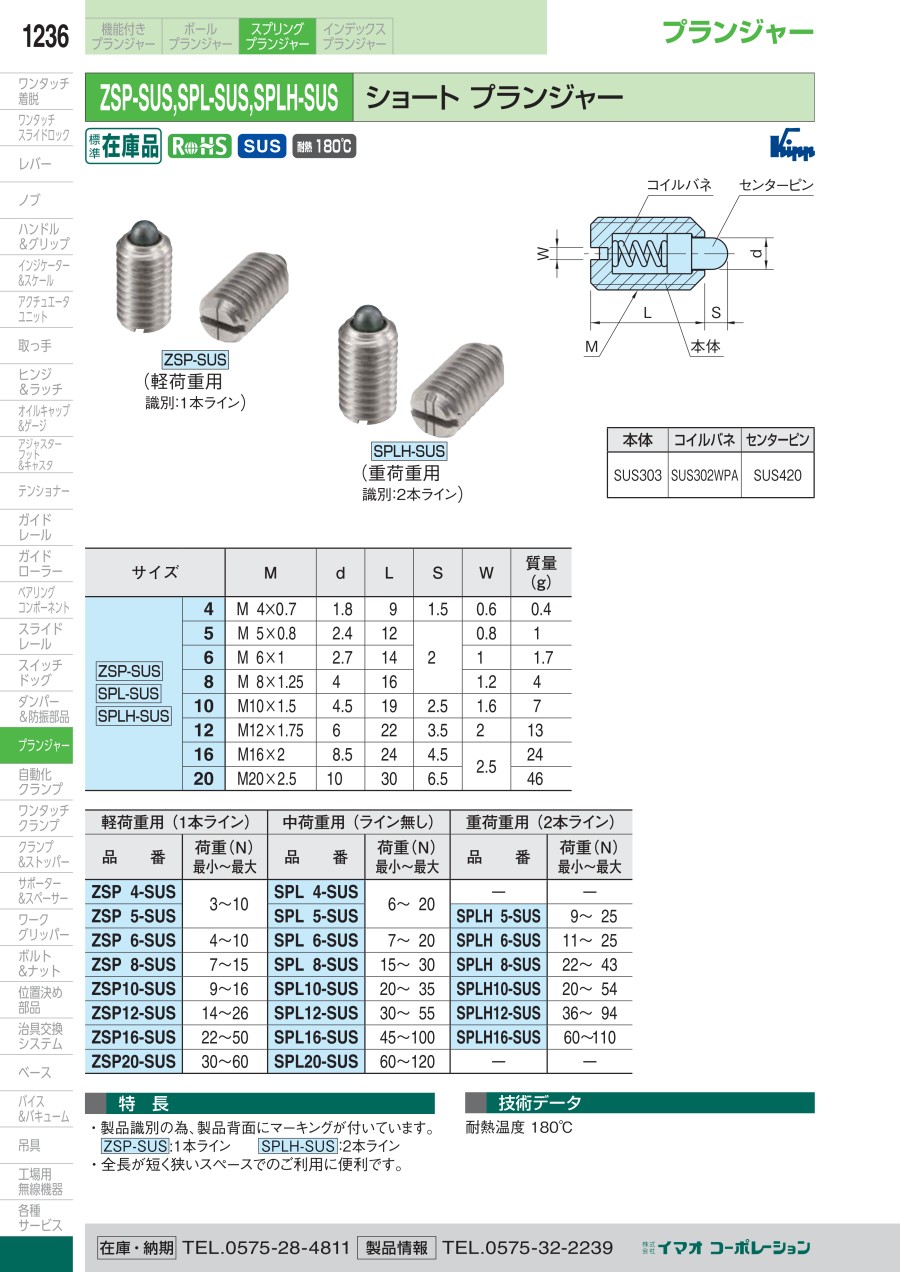

外形図

ショート プランジャーの寸法図

製品仕様

ショート プランジャーZSP-SUS（軽荷重用識別 : 1本ライン）の外観

ZSP-SUS（軽荷重用識別：1本ライン）

ショート プランジャーSPLH-SUS（重荷重用識別 : 2本ライン）の外観

SPLH-SUS（重荷重用識別：2本ライン）

  • 本体：SUS303
  • コイルバネ：SUS302
  • センターピン：WPA SUS420
軽荷重用 （1本ライン）中荷重用 （ライン無し）重荷重用 （2本ライン）
型番荷重（N）
最小～最大		型番荷重（N）
最小～最大		型番荷重（N）
最小～最大
ZSP4-SUS3～10SPL4-SUS6～20--
ZSP5-SUSSPL5-SUSSPLH5-SUS9～25
ZSP6-SUS4～10SPL6-SUS7～20SPLH6-SUS11～25
ZSP8-SUS7～15SPL8-SUS15～30SPLH8-SUS22～43
ZSP10-SUS9～16SPL10-SUS20～35SPLH10-SUS20～54
ZSP12-SUS14～26SPL12-SUS30～55SPLH12-SUS36～94
ZSP16-SUS22～50SPL16-SUS45～100SPLH16-SUS60～110
ZSP20-SUS30～60SPL20-SUS60～120--

規格表

型番MdLSW質量
（g）
ZSP-SUS
SPL-SUS
SPLH-SUS		4M4×0.71.891.50.60.4
5M5×0.82.41220.81
6M6×12.71411.7
8M8×1.254161.24
10M10×1.54.5192.51.67
12M12×1.756223.5213
16M16×28.5244.52.524
20M20×2.510306.546

型番リスト

表示件数
  • 1
    • 型番
    SPL4-SUS
    SPL5-SUS
    SPL6-SUS
    SPL8-SUS
    SPL10-SUS
    SPL12-SUS
    SPL16-SUS
    SPL20-SUS
    SPLH5-SUS
    SPLH6-SUS
    SPLH8-SUS
    SPLH10-SUS
    SPLH12-SUS
    SPLH16-SUS
    ZSP4-SUS
    ZSP5-SUS
    ZSP6-SUS
    ZSP8-SUS
    ZSP10-SUS
    ZSP12-SUS
    ZSP16-SUS
    ZSP20-SUS

    外径 D(または オネジ M)

    (mm)

    ストローク S

    (mm)

    最小荷重（範囲）

    (N)

    最小荷重

    (N)

    最大荷重

    (N)

    長さ L

    (mm)

    先端部外径 d

    (φ)

    ねじピッチ

    (mm)

    荷重識別

    		RoHS?最小発注数量
    4
    1.5
    0.01～50
    6
    20
    9
    1.8
    0.7
    重荷重用(ライン無し)
    10
    1個
    5
    2
    0.01～50
    6
    20
    12
    2.4
    0.8
    重荷重用(ライン無し)
    10
    1個
    6
    2
    0.01～50
    7
    20
    14
    2.7
    1
    重荷重用(ライン無し)
    10
    1個
    8
    2
    0.01～50
    15
    30
    16
    4
    1.25
    重荷重用(ライン無し)
    10
    1個
    10
    2.5
    0.01～50
    20
    35
    19
    4.5
    1.5
    重荷重用(ライン無し)
    10
    1個
    12
    3.5
    0.01～50
    30
    55
    22
    6
    1.75
    重荷重用(ライン無し)
    10
    1個
    16
    4.5
    0.01～50
    45
    100
    24
    8.5
    2
    重荷重用(ライン無し)
    10
    1個
    20
    6.5
    50.01～100
    60
    120
    30
    10
    2.5
    重荷重用(ライン無し)
    10
    1個
    5
    2
    0.01～50
    9
    25
    12
    2.4
    0.8
    重々荷重用(2本ライン)
    10
    1個
    6
    2
    0.01～50
    11
    25
    14
    2.7
    1
    重々荷重用(2本ライン)
    10
    1個
    8
    2
    0.01～50
    22
    43
    16
    4
    1.25
    重々荷重用(2本ライン)
    10
    1個
    10
    2.5
    0.01～50
    20
    54
    19
    4.5
    1.5
    重々荷重用(2本ライン)
    10
    1個
    12
    3.5
    0.01～50
    36
    94
    22
    6
    1.75
    重々荷重用(2本ライン)
    10
    1個
    16
    4.5
    50.01～100
    60
    110
    24
    8.5
    2
    重々荷重用(2本ライン)
    10
    1個
    4
    1.5
    0.01～50
    3
    10
    9
    1.8
    0.7
    軽荷重用(1本ライン)
    10
    1個
    5
    2
    0.01～50
    3
    10
    12
    2.4
    0.8
    軽荷重用(1本ライン)
    10
    1個
    6
    2
    0.01～50
    4
    10
    14
    2.7
    1
    軽荷重用(1本ライン)
    10
    1個
    8
    2
    0.01～50
    7
    15
    16
    4
    1.25
    軽荷重用(1本ライン)
    10
    1個
    10
    2.5
    0.01～50
    9
    16
    19
    4.5
    1.5
    軽荷重用(1本ライン)
    10
    1個
    12
    3.5
    0.01～50
    14
    26
    22
    6
    1.75
    軽荷重用(1本ライン)
    10
    1個
    16
    4.5
    0.01～50
    22
    50
    24
    8.5
    2
    軽荷重用(1本ライン)
    10
    1個
    20
    6.5
    0.01～50
    30
    60
    30
    10
    2.5
    軽荷重用(1本ライン)
    10
    1個
    通常単価(税別) (税込単価)
    通常出荷日
    455円
    ( 501円 )
    3日目
    446円
    ( 491円 )
    3日目
    446円
    ( 491円 )
    3日目
    591円
    ( 650円 )
    3日目
    669円
    ( 736円 )
    3日目
    872円
    ( 959円 )
    3日目
    1,076円
    ( 1,184円 )
    3日目
    1,503円
    ( 1,653円 )
    3日目
    775円
    ( 853円 )
    在庫品1日目当日出荷可能
    775円
    ( 853円 )
    3日目
    960円
    ( 1,056円 )
    3日目
    1,096円
    ( 1,206円 )
    3日目
    1,503円
    ( 1,653円 )
    3日目
    1,777円
    ( 1,955円 )
    3日目
    583円
    ( 641円 )
    3日目
    508円
    ( 559円 )
    3日目
    543円
    ( 597円 )
    3日目
    600円
    ( 660円 )
    3日目
    766円
    ( 843円 )
    3日目
    989円
    ( 1,088円 )
    3日目
    1,193円
    ( 1,312円 )
    3日目
    1,600円
    ( 1,760円 )
    3日目
  • 1

    • 詳細情報

    基本情報

    オールステンレス製のショートプランジャーです。
    【特長】
    ・全長が短く狭いスペースでのご利用に便利です。
    ・製品識別の為、製品背面にマーキングが付いています。
    ・ZSP-SUS1本ライン SPL-SUS2本ライン。
    ・耐熱温度180℃。
    ・各ネジ径に3種類の荷重を用意します。
    ・防錆が必要な箇所やクリーン環境に最適なステンレス製です。
    【用途】
    ・治具や機械装置のストッパー、割り出し、位置決めなどに。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    ショート プランジャー（ZSP-SUS・SPL-SUS・SPLH-SUS）のレビュー
    この商品のレビューはありません

    よくあるご質問（FAQ）

    Qインチサイズはありますか？
    A
    特注品としての対応が可能です。お問い合わせ下さい。
