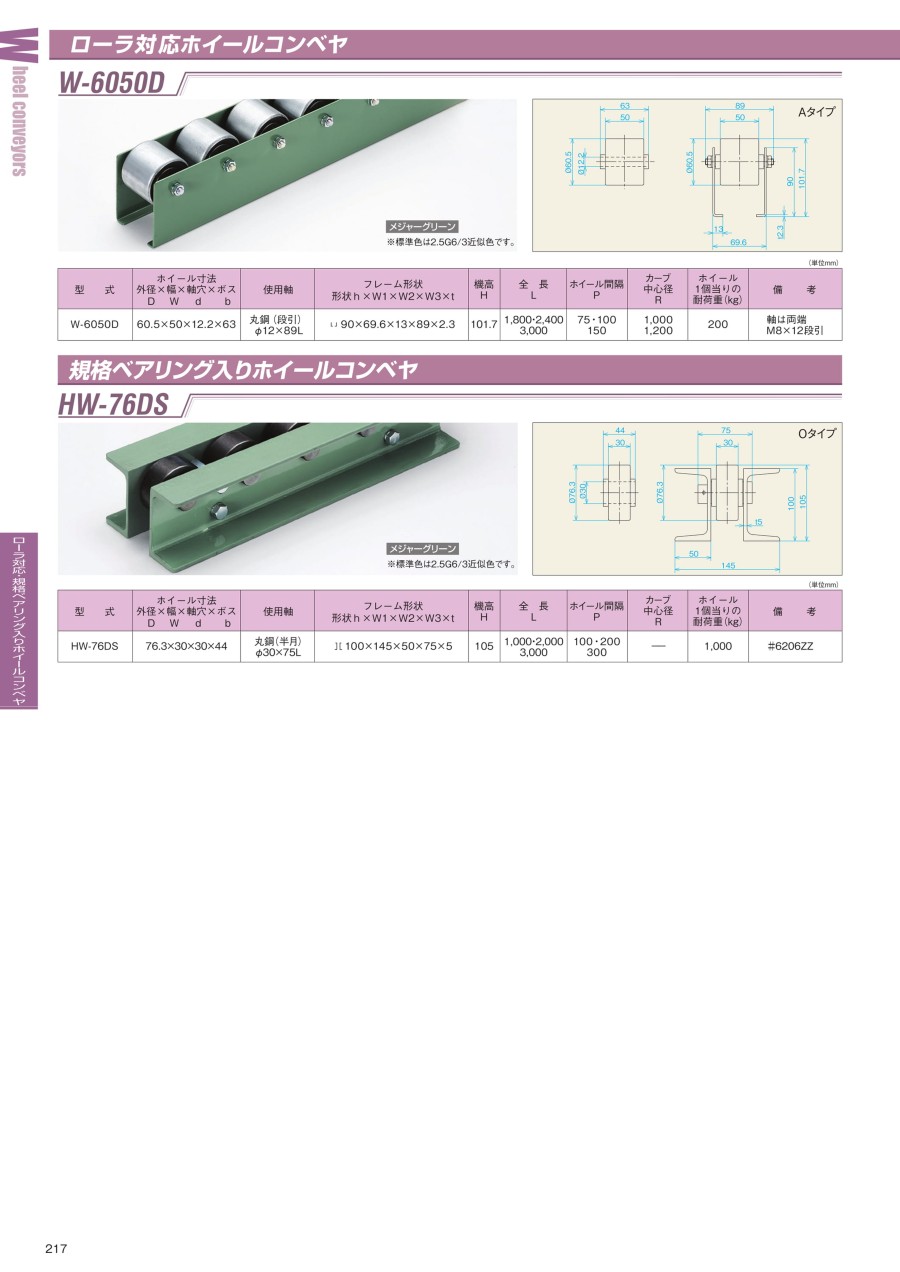

規格ベアリング入りホイールコンベヤ HW-76DS
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
外形図
単位：mm
製品仕様
- 幅30×φ76.3（外径76.3mm）×全高105mm
| 品番 | 品名 | 材質 | 一台分個数 | 備考 |
|---|---|---|---|---|
| 101 | 規格ベアリング入リホイール | STKM | - | φ76.3（直径76.3mm）（65A） #6206ZZ |
| 102 | カラー | STKM | - | φ38（直径38mm）×φ31.1（直径31.1mm）-13.5L |
| 103 | 軸 | SS400 | - | φ30（直径30mm）×75L |
| 104 | フレーム | SS400 | 1組 | ［100×50×5（焼付け塗装） |
| 105 | 割リピン | 市販品 | - | φ4（直径4mm）×50L |
| 106 | 高ナット | 市販品 | - | M12×45L |
| 107 | 六角ボルト（座金付） | SWCH | - | M12×25L |
仕様
単位：mm
| 型番 | ホイール寸法 外径D×幅W×軸穴d×ボスb | 使用軸 |
|---|---|---|
| HW-76DS | 76.3×30×30×44 | 丸鋼（半月） φ30（直径30mm）×75L |
| フレーム形状 形状h×W1×W2×W3×t | 機高 H | 全長 L | ホイール間隔 P | ホイール1個当りの耐荷重 （kg） | 備考 |
|---|---|---|---|---|---|
| 100×145×50×75×5 | 105 | 1,000・2,000・3,000 | 100・200・300 | 1,000 | 6206ZZ |
重量表
| 型番 | ストレート1,000Lの重量目安（kg） | |
|---|---|---|
| HW-76DS | 100P | 150P |
| 28.00 | 25.00 | |
寸法
| 機長 | ホイール間隔 | 等分数 | 取出し |
|---|---|---|---|
| L | P | n | A |
| 1,000 | 100 | 9 | 50 |
| 200 | 4 | 100 | |
| 300 | 3 | 50 | |
| 2,000 | 100 | 19 | 50 |
| 200 | 9 | 100 | |
| 300 | 6 | 100 | |
| 3,000 | 100 | 29 | 50 |
| 200 | 14 | 100 | |
| 300 | 9 | 150 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 7日目 |
- ( - ) | 7日目 |
詳細情報
基本情報
重荷重対応の規格ベアリング入りホイールコンベヤ。
【特長】
・φ76.3（外径76.3mm）／幅30mmのスチール製コンベヤ。
・ホイール表面はメッキ無。
・定尺は1,000L／2,000L／3,000Lで、端尺対応も可能。
・ローラーの代わりに2列3列に並べて使用可能。
【用途】
・底面がフラットなワーク搬送に使用。
・超重量物搬送に使用。
ご注意
- 適用開始：2021年1月5日ご注文分より
機長（L）2001mm以上ご注文の場合、フレームを2分割し出荷致します。
脚を使用する場合は連結部に脚を取付下さい。
分割を希望されない場合、チャーター便にて出荷致します。ご手配前に弊社へお問合せ下さい。
コンベヤの設計・選定でお困りの方はこちら。
商品担当おすすめ
規格ベアリング入りホイールコンベヤ HW-76DSのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qコンベヤの自重はどれくらいですか？また、規格ベアリングは何を使用していますか？
A
目安となりますが、1,000L×100Pで約28kgです。ベアリングは、6206ZZを使用しています。
