マキテック

樹脂ニードルホイールコンベヤ W-36SGS

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：7 日目

ニードルタイプの樹脂製ホイールを使用した樹脂ニードルホイールコンベヤ。【特長】...

種類
コロコンローラ
ローラ/ホイール表面材質
樹脂
ローラ/ホイール幅 W (mm)
12
ローラ/ホイール外径 D (mm)
36
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
15
用途
軽搬送小物用
ホイール表面処理
なし
フレーム形状
内曲げ型
フレーム材質
スチール
フレーム表面処理
塗装
外形高さ H (mm)
51

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

W-36SGS-［1501-3000/1]L-［50,75,100,150]P／W-36SGS-［150-1500/1]L-［50,75,100,150]P 寸法図（1）

W-36SGS-［1501-3000/1］L-［50,75,100,150］P／W-36SGS-［150-1500/1］L-［50,75,100,150］P 外形図（1）

W-36SGS-［1501-3000/1］L-［50,75,100,150]P／W-36SGS-［150-1500/1]L-［50,75,100,150]P 寸法図（2）

W-36SGS-［1501-3000/1］L-［50,75,100,150］P／W-36SGS-［150-1500/1］L-［50,75,100,150］P 外形図（2）

製品仕様

樹脂ニードルホイールコンベヤ（W-36SGS）幅12 × φ36（外径36mm） × 全高51mm 商品イメージ

幅12×φ36（外径36mm）×全高51mm

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-36SGS	36×12×6.4×25	※M6×38L

※六角

フレーム形状形状h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	カーブ中心径 R	ホイール1個当りの耐荷重（kg）	備考
45×29.6×10×42×2.3	51	1,800・2,400 3,000	50・75 100・150	1,000 1,200	15	アセタール製

品番	品名	材質	一台分個数	備考
101	樹脂製ホイール	POM	-	W-36SGS
102	アプセット六角ボルト	SWCH	-	M6×38L （メッキ付）
103	皿バネ付ナット	SWCH	-	M6 （メッキ付）
104	フレーム	SPHC	1組	t2.3 （焼付け塗装）

重量表

型番	ストレート1,000Lの重量目安（kg）
W-36SGS	50P	75P	100P	150P
W-36SGS	2.36	2.17	2.10	2.02

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,800	50	35	25
	75	23	37.5
	100	17	50
	150	11	75
2,400	50	47	25
	75	31	37.5
	100	23	50
	150	15	75
3,000	50	59	25
	75	39	37.5
	100	29	50
	150	19	75

型番リスト

表示件数

型番

W-36SGS-[1000,1200]R-[50,75,100,150]P-90

W-36SGS-[1501-3000/1]L-[50,75,100,150]P

W-36SGS-[150-1500/1]L-[50,75,100,150]P

搬送種類

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

カーブ中心径R

カーブ角度(°)

最小発注数量

カーブ	50 ～ 150	-	1000 ～ 1200	90	1個
ストレート	50 ～ 150	1501 ～ 3000	-	-	1個
ストレート	50 ～ 150	150 ～ 1500	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

ニードルタイプの樹脂製ホイールを使用した樹脂ニードルホイールコンベヤ。
【特長】
・φ36（外径36mm）、幅12mm。
・定尺は1,800L／2,400L／3,000Lだが端尺対応も可能。
・フレームはスチール製。
【用途】
・底面がフラットなワーク搬送に最適。
・軽／中荷重搬送用／ローラーの代わりに2列3列に並べて使用可能。
・静音性を求められる現場に使用。

コンベヤの設計・選定でお困りの方はこちら。

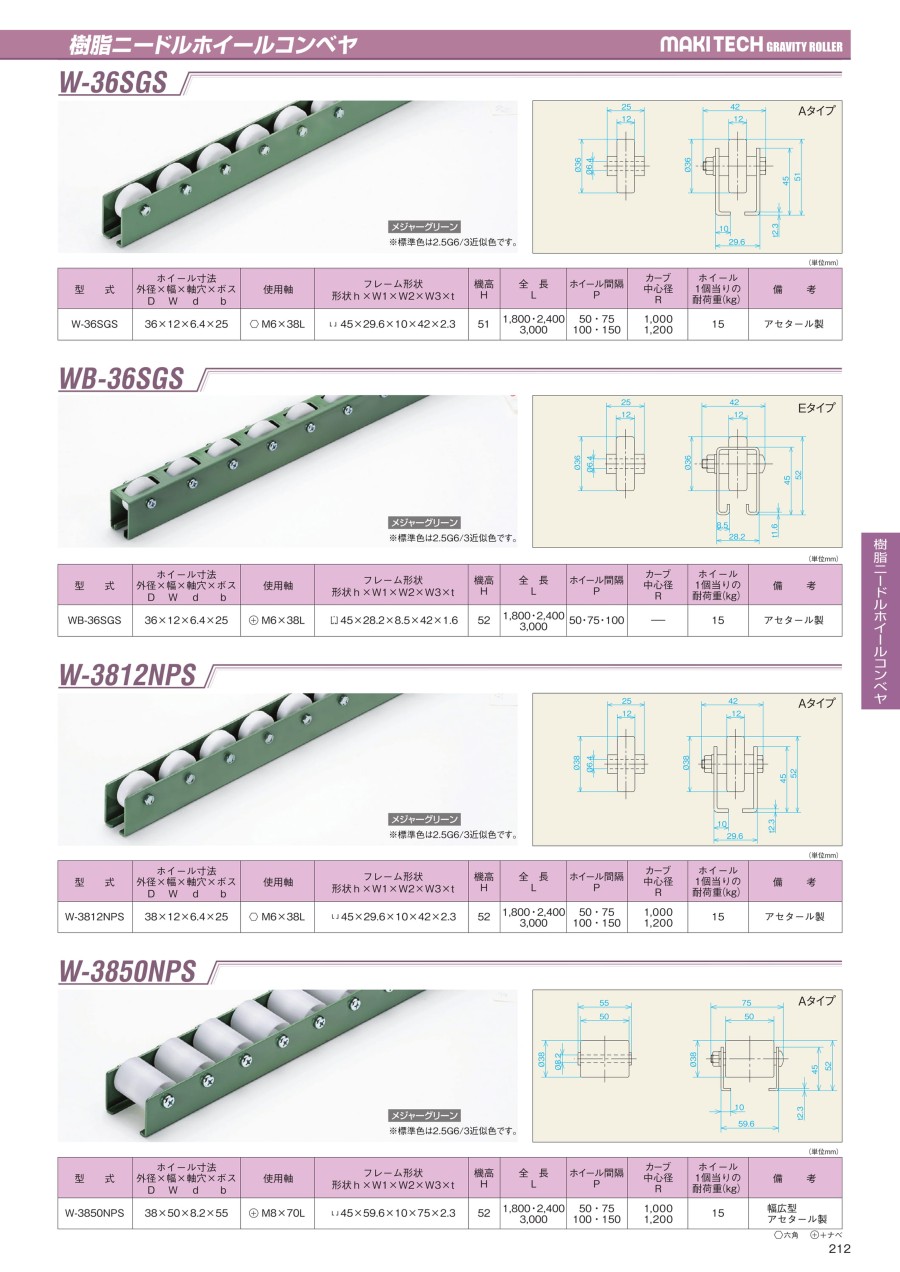

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
