未確定：候補が2型番あります。

ローラ/ホイールピッチ P(mm)
~mm
- 50
- 75
- 100
搬送長さ L(mm)
~mm
[150-3000/1mm単位]
タイプ
~mm
- WB-36PS
CAD
- 2D
出荷日
- すべて
- 7日以内

マキテック

樹脂製ホイールコンベヤ WB-36PS

カタログ |

通常単価(税別): -

税込単価: -

コンベヤ1個あたりの耐荷重は約10kg 樹脂製ホイールコンベヤ。【特長】・φ3...

種類
コロコンローラ
搬送種類
ストレート
ローラ/ホイール表面材質
樹脂
ローラ/ホイール幅 W (mm)
9
ローラ/ホイール外径 D (mm)
36
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
10
用途
軽搬送小物用
ホイール表面処理
なし
フレーム形状
ハット型
フレーム材質
スチール
フレーム表面処理
塗装
外形高さ H (mm)
49.3

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

樹脂製ホイールコンベヤ（WB-36PS）幅9×φ36（外径36mm）×全長49.3mm 外形図（2）

製品仕様

幅9×φ36（外径36mm）×全長49.3mm

樹脂製ホイールコンベヤ（WB-36PS）幅9×φ36（外径36mm）×全長49.3mm 商品イメージ

仕様

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-36PS	36×9×8.2×28	※M8×40L

※（+）ナベ

フレーム形状形状h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	ホイール1個当りの耐荷重（kg）	備考
42.3×60×31.2×45×1.6 42.3×60×31.2×45×2.3	49.3	1,800・2,400 3,000	50・75・100	10	アセタール製

重量表

型番	ストレート1,000Lの重量目安（kg）
WB-36PS	50P	75P	100P
WB-36PS	2.46	2.10	2.03

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,800	50	35	25
	75	23	37.5
	100	17	50
2,400	50	47	25
	75	31	37.5
	100	23	50
3,000	50	59	25
	75	39	37.5
	100	29	50

品番	品名	材質	一台分個数	備考
101	樹脂製ホイール	POM	-	W-36PS
102	十字穴付ナベ小ネジ	SWCH	-	M8×40L（メッキ付）
103	バネ座金	SWRH	-	M8（メッキ付）
104	六角ナット 3種	SWCH	-	M8（メッキ付）
105	フレーム	SPHC	1組	t1.6、t2.3（焼付け塗装）

型番リスト

表示件数

型番

WB-36PS-[1501-3000/1]L-[50,75,100]P

WB-36PS-[150-1500/1]L-[50,75,100]P

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

最小発注数量

50 ～ 100	1501 ～ 3000	1個
50 ～ 100	150 ～ 1500	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

コンベヤ1個あたりの耐荷重は約10kg 樹脂製ホイールコンベヤ。
【特長】
・φ36（外径36mm）／幅9mmの樹脂ホイールを使用した、耐水／耐蝕性に優れたコンベヤ。
・フレームはスチール製。
・定尺は1,800L／2,400L／3,000Lだが端尺対応も可能。
【用途】
・製品底面にキズを付けたくない場合に使用。
・軽中荷重搬送に使用。
・ローラーの代わりに2列3列に並べて使用可能。

コンベヤの設計・選定でお困りの方はこちら。

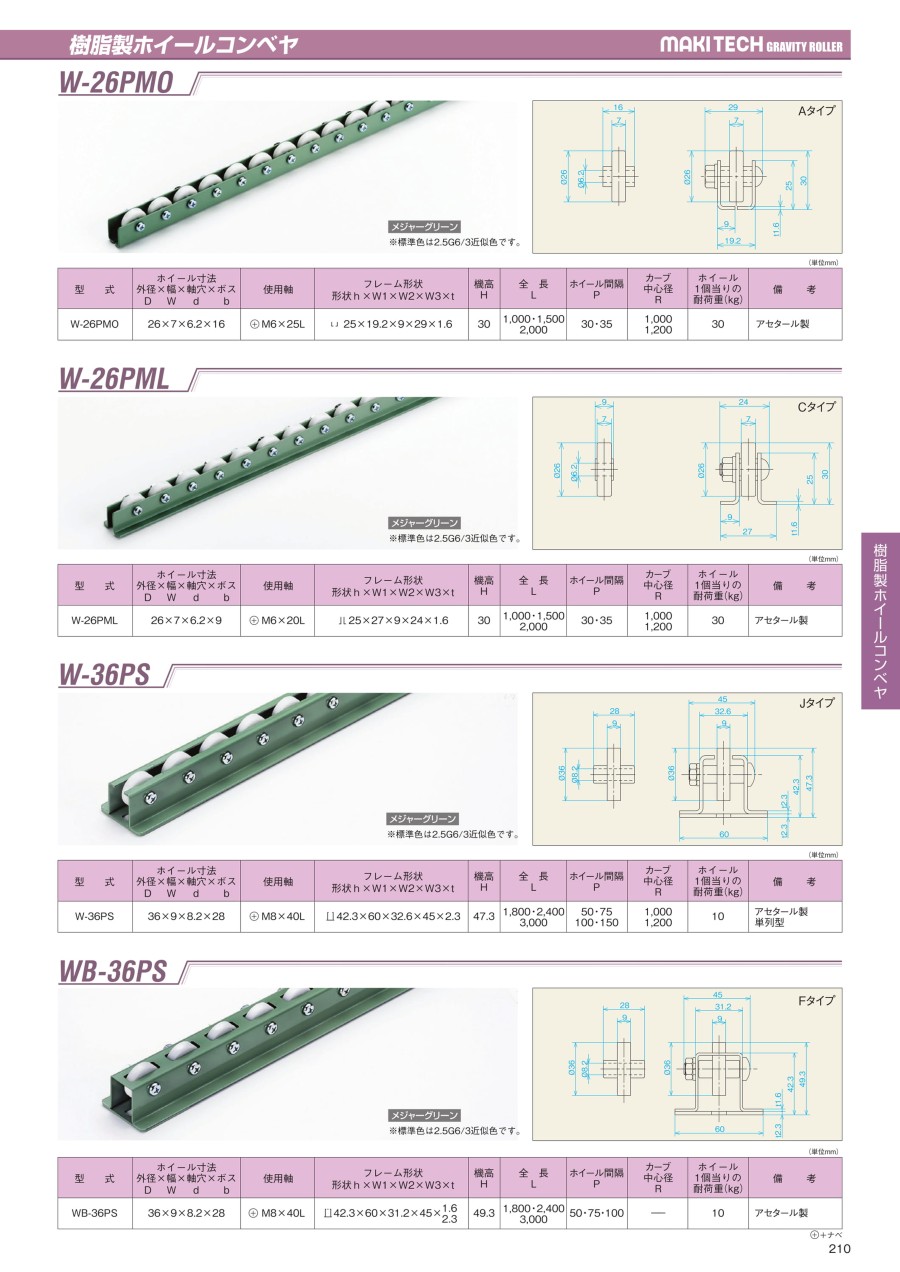

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
