マキテック

削り出しホイールコンベヤ W-2015BS

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：7 日目～

内輪／外輪を丸鋼やパイプ等から削り出して加工した削り出しホイールコンベヤ。【特...

種類
コロコンローラ
ローラ/ホイール表面材質
スチール
ローラ/ホイール幅 W (mm)
15
ローラ/ホイール外径 D (mm)
20
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
30
用途
軽搬送小物用$中荷重
ホイール表面処理
クロメート
フレーム形状
内曲げ型
フレーム材質
スチール
フレーム表面処理
塗装
外形高さ H (mm)
27

未確定：候補が3型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

W-2015BS-［1501-2000/1］L-［25,30,35］P／W-2015BS-［150-1500/1］L-［25,30,35］P（1）

W-2015BS-［1501-2000/1］L-［25,30,35］P／W-2015BS-［150-1500/1］L-［25,30,35］P 外形図（2）

W-2015BS-［1501-2000/1］L-［25,30,35］P／W-2015BS-［150-1500/1］L-［25,30,35］P（2）

製品仕様

幅15×径20×全高27mm

削り出しホイールコンベヤ（W-2015BS）幅15 × 径20 × 全高27mm 商品イメージ

仕様

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-2015BS	20×15×6.1×17	※M6×27L

※ ボタン

フレーム形状形状h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	カーブ中心径 R	ホイール1個当りの耐荷重（kg）
25×20.2×9×31×1.6	27	1,000・1,500 2,000	25・30・35	1,000 1,200	30

重量表

型番	ストレート1,000Lの重量目安（kg）
W-2015BS	25P	30P	35P
W-2015BS	1.91	1.71	1.57

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,000	25	39	12.5
	30	32	20
	35	27	27.5
1,500	25	59	12.5
	30	49	15
	35	42	15
2,000	25	79	12.5
	30	65	25
	35	56	20

品番	品名	材質	一台分個数	備考
101	削り出しホイール	スチール	-	W-2015BS
102	六角穴付ボタンボルト	SWCH	-	M6×27L（メッキ付）
103	スパック（座金）	SWRH	-	M6（メッキ付）
104	六角ナット 3種	SWCH	-	M6（メッキ付）
105	フレーム	SPHC	1組	t1.6（焼付け塗装）

型番リスト

表示件数

型番

W-2015BS-[1000,1200]R-[25,30,35]P-90

W-2015BS-[1501-2000/1]L-[25,30,35]P

W-2015BS-[150-1500/1]L-[25,30,35]P

搬送種類

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

カーブ中心径R

カーブ角度(°)

最小発注数量

カーブ	25 ～ 35	-	1000 ～ 1200	90	1個
ストレート	25 ～ 35	1501 ～ 2000	-	-	1個
ストレート	25 ～ 35	150 ～ 1500	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	16日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

内輪／外輪を丸鋼やパイプ等から削り出して加工した削り出しホイールコンベヤ。
【特長】
・φ20（外径20mm）、幅15mmの削り出しホイールを使用したスチール製コンベヤ。
・定尺は1,000L／1,500L／2,000Lだが端尺対応も可能。
・φ20（小径20mm）の為、機械／装置内へ組込可能。
【用途】
・底面がフラットなワーク搬送に最適。
・軽／中荷重搬送用／ローラーの代わりに2列3列に並べて使用可能。

コンベヤの設計・選定でお困りの方はこちら。

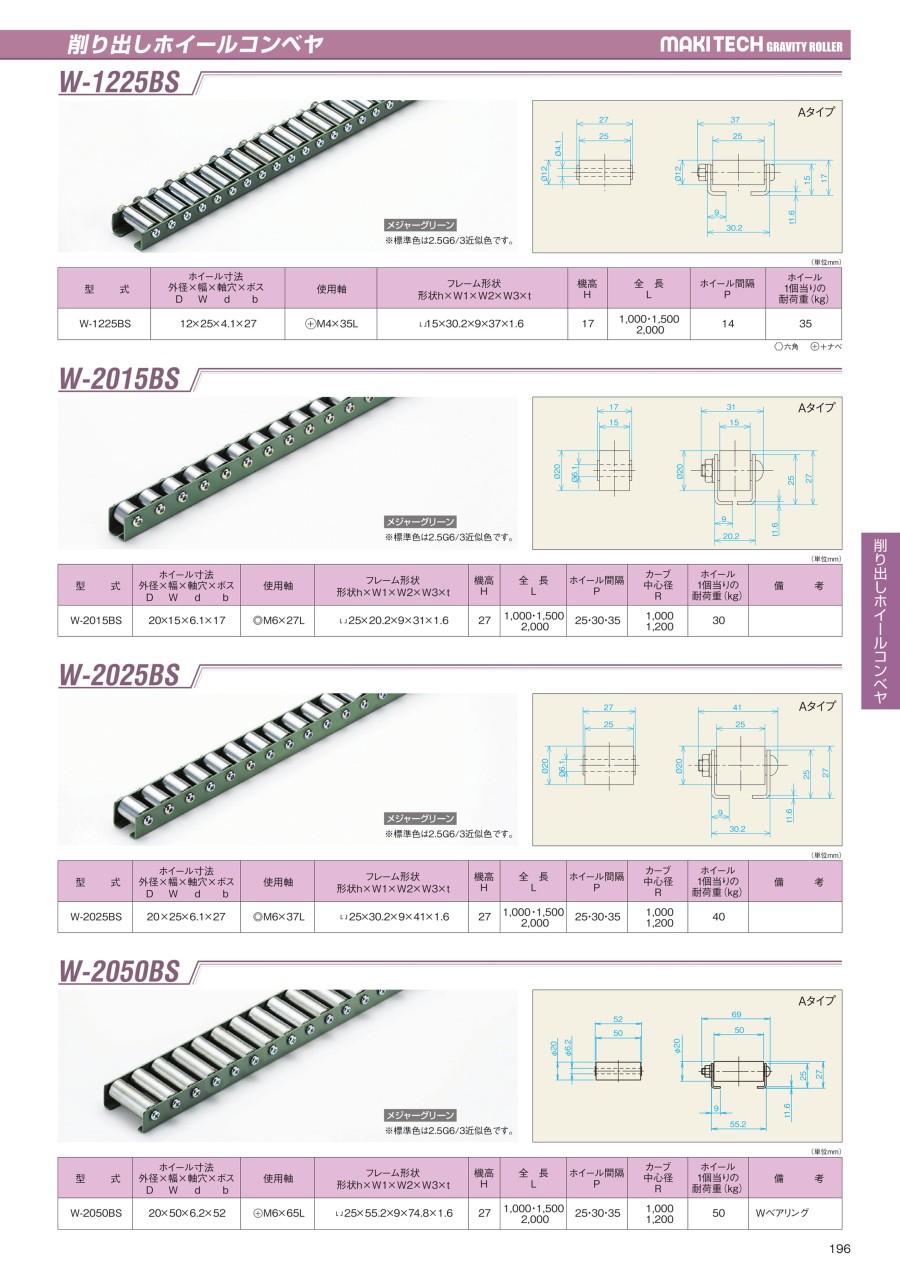

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
