マキテック

ステンレス製ホイールコンベヤ W-25SUS

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：7 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：6 日目

ステンレス製の為、耐水性に優れたステンレス製ホイールコンベヤ。【特長】・φ2...

種類
コロコンローラ
ローラ/ホイール表面材質
ステンレス
ローラ/ホイール幅 W (mm)
9
ローラ/ホイール外径 D (mm)
25
ローラ/ホイール耐荷重(1個あたり）　 (kgf)
30
用途
軽搬送小物用$中荷重
ホイール表面処理
なし
フレーム形状
内曲げ型
フレーム材質
ステンレス
フレーム表面処理
なし
外形高さ H (mm)
29.5

未確定：候補が4型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

W-25SUS-1500L-［30,35］P／W-25SUS-［1501-2000/1］L-［30,35］P／W-25SUS-［150-1500/1］L-［30,35］P（1）

W-25SUS-1500L-[30,35]P／W-25SUS-[1501-2000/1]L-[30,35]P／W-25SUS-[150-1500/1]L-[30,35]P 寸法図（2）

W-25SUS-1500L-［30,35］P／W-25SUS-［1501-2000/1］L-［30,35］P／W-25SUS-［150-1500/1］L-［30,35］P（2）

製品仕様

幅9×φ25（外径25mm）×全高29.5mm

ステンレス製ホイールコンベヤ（W-25SUS）幅 9 × φ25（外径25mm） × 全高29.5mm 商品イメージ

仕様

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-25SUS	25×9×6.2×16	※M6×25L

※ ボタン

フレーム形状形状h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	カーブ中心径 R	ホイール1個当りの耐荷重（kg）	備考
25×19×9×29×1.5	29.5	1,000・1,500・2,000	30・35	1,000 1,200	30	削り出しホイール

重量表

型番	ストレート1,000Lの重量目安（kg）
W-25SUS	30P	35P
W-25SUS	1.84	1.67

寸法

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,000	30	32	20
1,000	35	27	27.5
1,500	30	49	15
1,500	35	42	15
2,000	30	65	25
2,000	35	56	20

品番	品名	材質	備考
101	削リ出シホイール	ステンレス	W-25SUS
102	六角穴付ボタンボルト	SUSXM7	M6×25L
103	スパック	SUS304	M6
104	六角ナット 3種	SUS304	M6
105	フレーム	SUS304HL	t1.5

型番リスト

表示件数

型番

W-25SUS-1500L-[30,35]P

W-25SUS-[1000,1200]R-[30,35]P-90

W-25SUS-[1501-2000/1]L-[30,35]P

W-25SUS-[150-1500/1]L-[30,35]P

搬送種類

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

カーブ中心径R

カーブ角度(°)

最小発注数量

ストレート	30 ～ 35	1500	-	-	1個
カーブ	30 ～ 35	-	1000 ～ 1200	90	1個
ストレート	30 ～ 35	1501 ～ 2000	-	-	1個
ストレート	30 ～ 35	150 ～ 1500	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	7日目
- ( - )	9日目
- ( - )	7日目
- ( - )	7日目

詳細情報

基本情報

基本情報

ステンレス製の為、耐水性に優れたステンレス製ホイールコンベヤ。
【特長】
・φ25（外径25mm）、幅9mmのステンレス製のコンベヤ。
・定尺は1,000L／1,500L／2,000Lだが端尺対応も可能。
【用途】
・底面がフラットなワーク搬送に最適。
・軽／中荷重搬送用／ローラーの代わりに2列3列に並べて使用可能。
・製品に汚れ付着を嫌う現場／サビを嫌う現場に使用。

コンベヤの設計・選定でお困りの方はこちら。

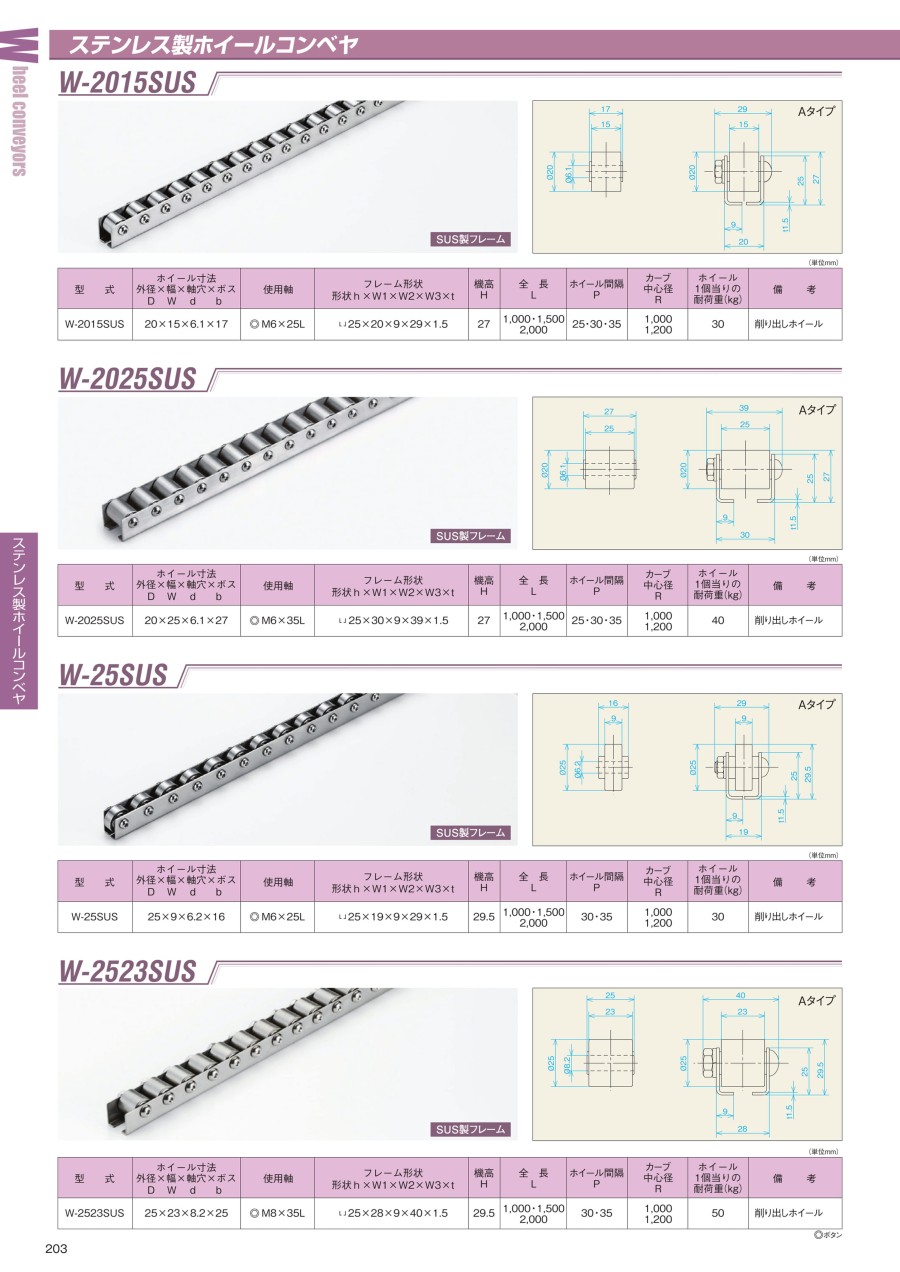

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
