マキテック

ステンレス製ホイールコンベヤ W-38SUS

カタログ |

通常単価(税別): -

税込単価: -

通常出荷日：6日目～9日目

ホイール1個あたりの耐荷重は約20Kg ステンレス製ホイールコンベヤ。【特長】・φ38（外径38mm）...

よく一緒に見られています

マキテック

通常出荷日：6 日目

よく一緒に見られています

マキテック

通常出荷日：7 日目～

未確定：候補が3型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

単位：mm

W-38SUS-[1501-3000/1]L-[50,75,100,150]P／W-38SUS-[150-1500/1]L-[50,75,100,150]P 寸法図（1）

W-38SUS-［1501-3000/1］L-［5,75,100,150］P／W-38SUS-［150-1500/1］L-［50,75,100,150］P

W-38SUS-［1501-3000/1］L-［50,75,100,150］P／W-38SUS-［150-1500/1］L-［50,75,100,150］P

製品仕様

ステンレス製ホイールコンベヤ（W-38SUS）幅12 × φ38（外径38mm） × 全高52 商品イメージ

単位：mm

型番	ホイール寸法外径D×幅W×軸穴d×ボスb	使用軸
W-38SUS	38×12×6.4×25	※M6×38L

※ 六角

フレーム形状形状h×W1×W2×W3×t	機高 H	全長 L	ホイール間隔 P	カーブ中心径 R	ホイール1個当りの耐荷重（kg）	備考
45×29×10×42×2.0	52	1,800・2,400・3,000	50・75・100・150	1,000 1,200	20	プレスホイール

機長	ホイール間隔	等分数	取出し
L	P	n	A
1,800	50	35	25
	75	23	37.5
	100	17	50
	150	11	75
2,400	50	47	25
	75	31	37.5
	100	23	50
	150	15	75
3,000	50	59	25
	75	39	37.5
	100	29	50
	150	19	75

品番	品名	材質	一台分個数	備考
101	プレスホイール	ステンレス	-	W-38SUS
102	六角ボルト	SUSXM7	-	M6×38L
103	バネ座金	SUS304	-	M6
104	六角ナット	SUS304	-	M6
105	フレーム	SUS304HL	1組	t2

重量表

型番	ストレート1,000Lの重量目安（kg）
W-38SUS	50P	75P	100P	150P
W-38SUS	2.57	2.24	2.09	1.95

型番リスト

表示件数

型番

W-38SUS-[1000,1200]R-[50,75,100,150]P-90

W-38SUS-[1501-3000/1]L-[50,75,100,150]P

W-38SUS-[150-1500/1]L-[50,75,100,150]P

搬送種類

ローラ/ホイールピッチ P

(mm)

搬送長さ L

(mm)

カーブ中心径R

カーブ角度(°)

最小発注数量

カーブ	50 ～ 150	-	1000 ～ 1200	90	1個
ストレート	50 ～ 150	1501 ～ 3000	-	-	1個
ストレート	50 ～ 150	150 ～ 1500	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	9日目
- ( - )	6日目
- ( - )	6日目

詳細情報

基本情報

基本情報

ホイール1個あたりの耐荷重は約20Kg ステンレス製ホイールコンベヤ。
【特長】
・φ38（外径38mm）、幅12mmのステンレス製の耐水性に優れたコンベヤ。
・定尺は1,800L／2,400L／3,000Lだが端尺対応も可能。
【用途】
・底面がフラットなワーク搬送に最適。
・軽／中荷重搬送用／ローラーの代わりに2列3列に並べて使用可能。
・製品に汚れ付着を嫌う現場／さびを嫌う現場に使用。

コンベヤの設計・選定でお困りの方はこちら。

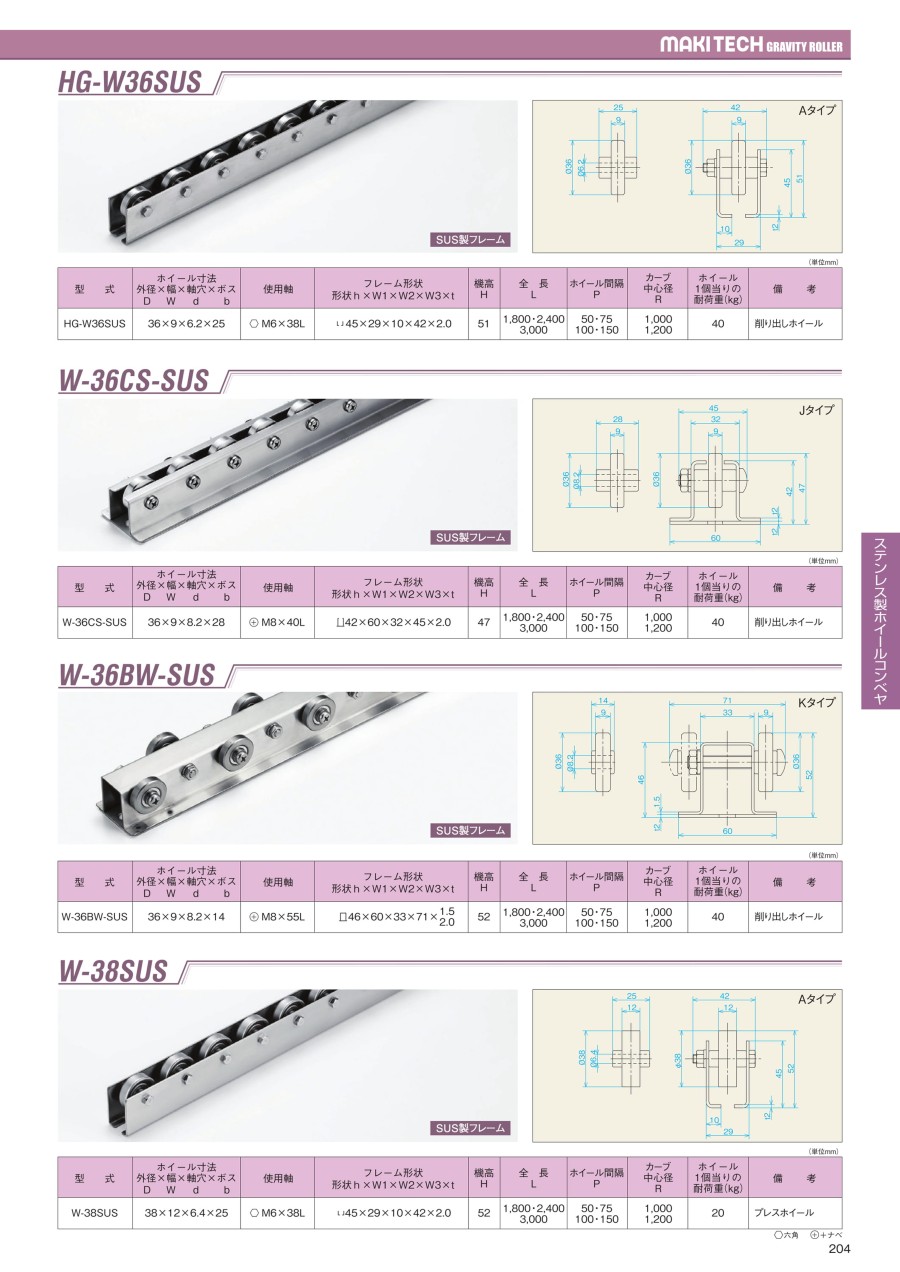

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-3812P）
プレスベアリングで安価なローラコンベヤです。中過重の搬送に適しています。
マキテック
スチール製ローラ（コンベヤ用ローラ） Mシリーズ（R-3812P）
プレスベアリングで安価なタイプのローラです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
