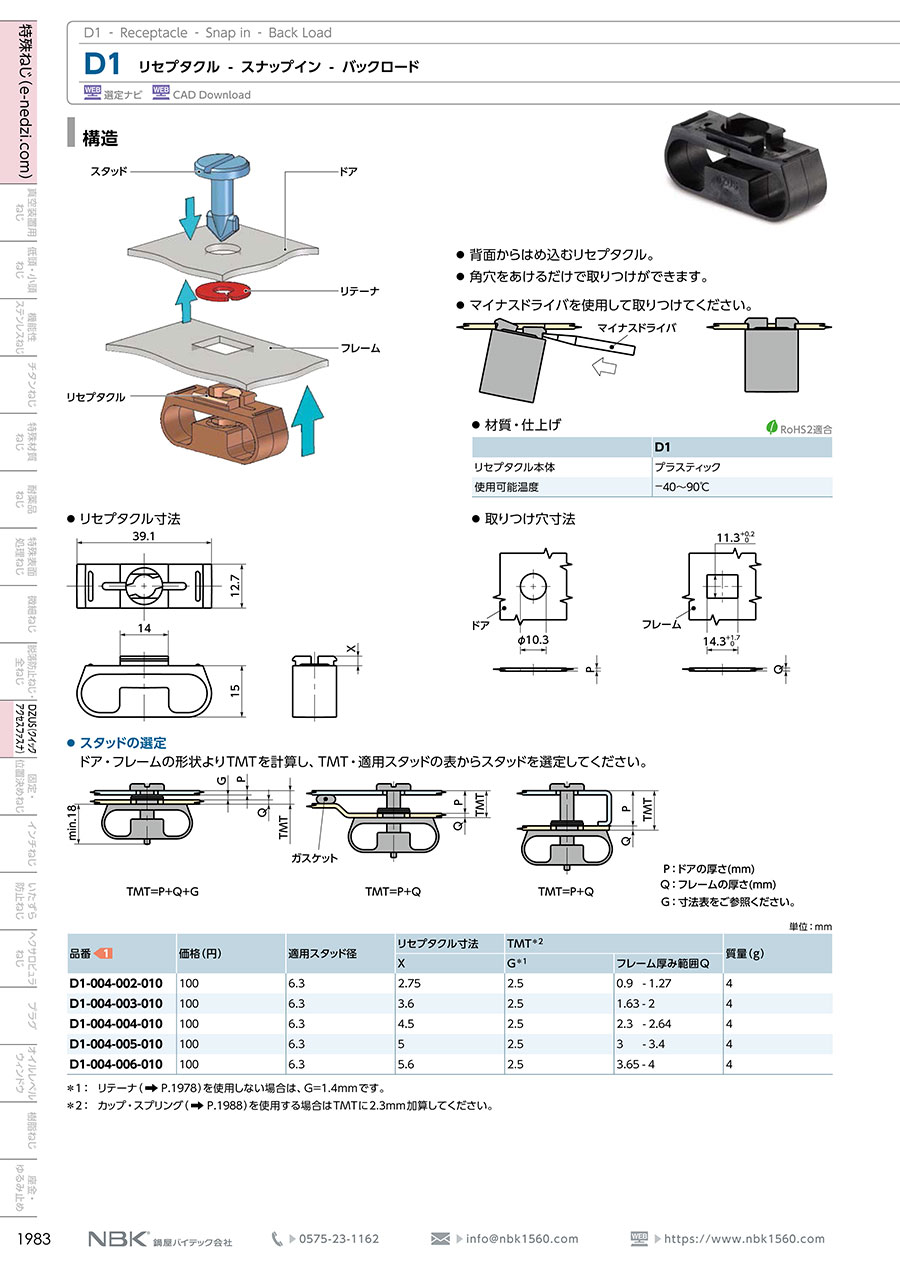

ミニスナップイン バックロード（スタッド6.3mm） D1（リセプタクル）

外形図

製品仕様

構造

材質・仕上げ

リセプタクル本体	プラスティック
使用可能温度	-40～90℃

取りつけ方

マイナスドライバを使用して取りつける。

取りつけ穴寸法

選定サポート情報

TMT=P+Q+G

TMT=P+Q

ドア・フレームの形状よりTMTを計算し、TMT・適用スタッドの表からスタッドを選定。
P：ドアの厚さ（mm）
Q：フレームの厚さ（mm）
G：寸法表を参照。

TMT／適用スタッド

単位：mm

1. *1試験値であり、保証値ではない。

規格表

単位：mm

• リテーナを使用しないときは、G=1.4mm。
• カップ、スプリングを使用するときはTMTに2.3mm加算。
• Southco社の試験値であり、保証値ではない。
