ミニスナップインフロントロード（スタッド6.3mm） D1（リセプタクル）

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 128円～156円

税込単価: 141円～172円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

通常出荷日：4 日目

素早く脱着可能なDZUSの受け側のリセプタクル。【特長】・上面からはめ込むリセ...

種類
特殊型
材質
樹脂・その他
材料
ポリアセタール
品名
リセプタクル
はめ込み方向
上面

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

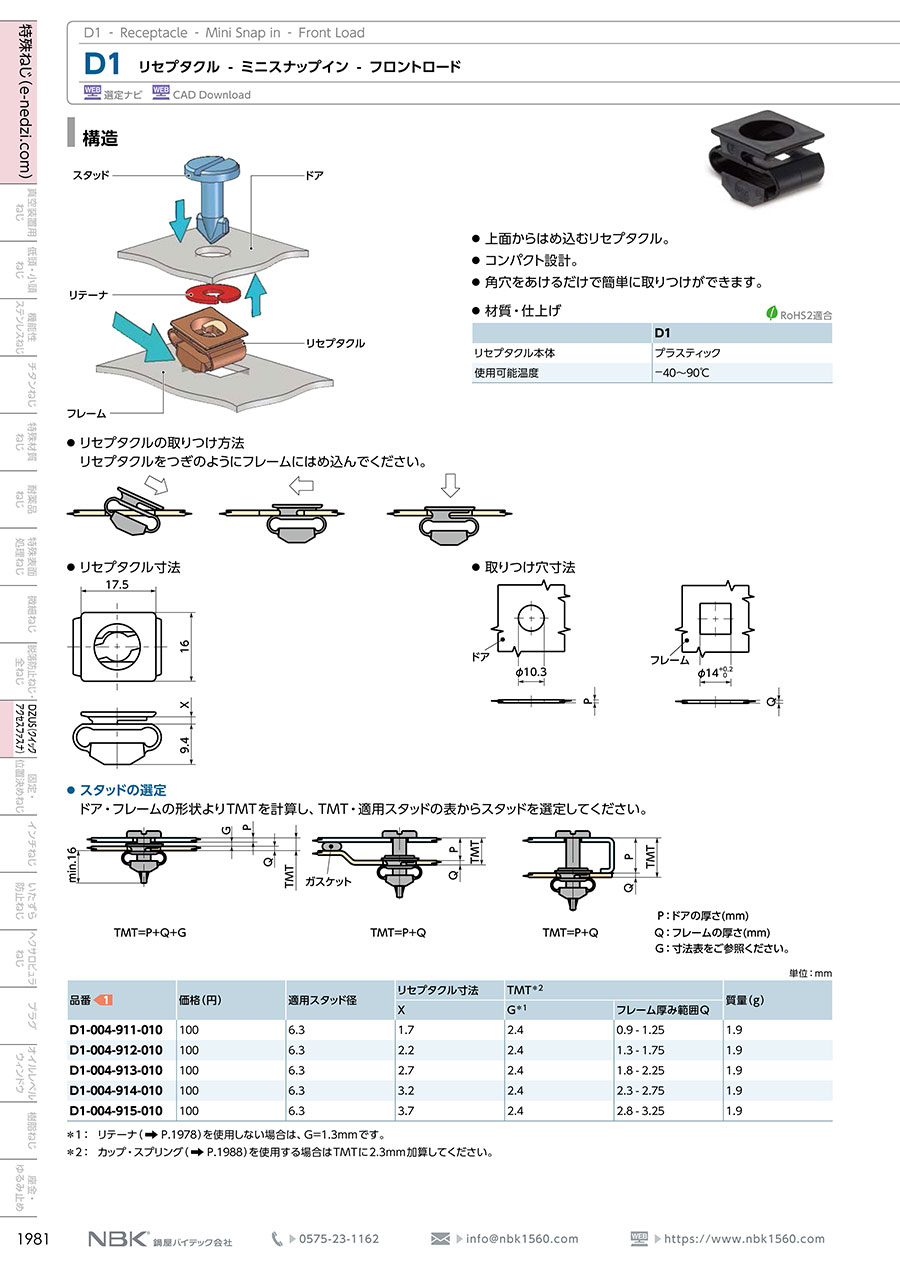

ミニスナップインフロントロード（スタッド6.3mm） D1（リセプタクル）:関連画像

製品仕様

材質・仕上げ

リセプタクル本体	プラスティック
使用可能温度	-40～90℃

構造

取りつけ穴寸法

選定サポート情報

TMT=P+Q+G

TMT=P+Q

ドア・フレームの形状よりTMTを計算し、TMT・適用スタッドの表からスタッドを選定。
P：ドアの厚さ（mm）
Q：フレームの厚さ（mm）
G：寸法表を参照。

TMT／適用スタッド

単位：mm

TMT ドア・フレームの形状からTMTを計算してください。	最大荷重（N）^*1	適用スタッド型番		スタッド径
TMT ドア・フレームの形状からTMTを計算してください。	最大荷重（N）^*1	マイナス溝 D1-SS	ウイング D1-SW	スタッド径
4.13-5.39	160	D1-004-045-030	D1-125-045-030	6.3
5.4-6.66		D1-004-050-030	D1-125-050-030
6.67-7.93		D1-004-055-030	D1-125-055-030
7.94-9.2		D1-004-060-030	D1-125-060-030
9.21-10.47		D1-004-065-030	D1-125-065-030
10.48-11.74		D1-004-070-030	D1-125-070-030
11.75-13.01		D1-004-075-030	D1-125-075-030
13.02-14.28		D1-004-080-030	D1-125-080-030
14.29-15.55		D1-004-085-030	D1-125-085-030
15.56-16.82		D1-004-090-030	D1-125-090-030
16.83-18.09		D1-004-095-030	D1-125-095-030
18.1-19.36		D1-004-100-030	D1-125-100-030

*1試験値であり、保証値ではありません。

リセプタクルの取りつけ方法

リセプタクルを図のようにフレームにはめ込む。

規格表

単位：mm

型番	適用スタッド径	G	フレーム厚み範囲 Q	X	質量（g）
D1-004-911-010	6.3	2.4	0.9-1.25	1.7	1.9
D1-004-912-010	6.3	2.4	1.3-1.75	2.2	1.9
D1-004-913-010	6.3	2.4	1.8-2.25	2.7	1.9
D1-004-914-010	6.3	2.4	2.3-2.75	3.2	1.9
D1-004-915-010	6.3	2.4	2.8-3.25	3.7	1.9

リテーナを使用しないときは、G=1.3mm。
カップ、スプリングを使用するときはTMTに2.3mm加算。
Southco社の試験値であり、保証値ではない。

型番リスト

表示件数

型番

寸法 X

(mm)

RoHS?

最小発注数量

1.7	10	1個
2.2	10	1個
27	10	1個
3.2	10	1個
3.7	10	1個

通常単価(税別) (税込単価)	通常出荷日

128円 ( 141円 )	4日目
131円 ( 144円 )	4日目
131円 ( 144円 )	5日目
156円 ( 172円 )	4日目
131円 ( 144円 )	4日目

詳細情報

基本情報

基本情報

素早く脱着可能なDZUSの受け側のリセプタクル。
【特長】
・上面からはめ込むリセプタクル。
・コンパクト設計。
・角穴をあけるだけで簡単に取りつけが可能。
【用途】
・装置全般。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

鍋屋バイテック
スライドラッチ A3-25
角穴にはめ込むだけで簡単に取付けができるラッチです。
鍋屋バイテック
スウェルラッチ 19
ハンドルを倒すと、ゴムブシュが軸方向に圧縮され、円周方向に膨張してドアをラッチします。
