マキテック

ステンレス製ローラコンベヤ Sシリーズ（SS-3810）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

グラビティタイプのステンレス製ローラコンベヤ。【特長】・ローラ径φ38.1（直...

種類
ローラ
ローラ種類
ストレート
ローラ材質
ステンレス
ローラ外径 (mm)
38.1
ローラ当たりの強度 (kg)
85
ローラ強度 (N/1本)
392.3::833.6
仕様
標準 / 耐水性
種類
本体
フレーム材質
ステンレス
フレーム表面処理
なし
用途
軽搬送小物用 / 中荷重
ローラ表面処理
なし
ローラ肉厚 (mm)
1
機高 (mm)
66

未確定：候補が2型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

製品仕様

※ 連結金具はオプションです。
※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。

ローラー

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		90	150	240	305	390	490	620	690
機幅 W+70（mm）		160	220	310	375	460	560	690	760
ローラ強度1本当り（kg）		85	85	85	70	65	55	50	40
コンベヤ重量目安 3,000L（kg）	50P	21.5	25.4	32.9	37.9	44.4	52.0	61.9	67.3
コンベヤ重量目安 3,000L（kg）	75P	18.0	20.8	25.9	29.3	33.8	39.0	45.8	49.5
ローラ・軸付重量目安（g）		174	235	353	431	533	653	809	893

※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
SS-3810	SS-3810	38.1	1.0	12.2	90・150・240 305・390・490 620・690	W+8	90	690	×	SUS304	#400研磨	プレス

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚 I×K×t	材質	表面処理	機長L				カーブ内R900	ピッチ P	（ローラ上面） H
高さ×幅×肉厚 I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	カーブ内R900	ピッチ P	（ローラ上面） H
60×30×2	SUS304	2B材	○	○	○	○	○	50・75・100	66

※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。

標準軸仕様

公称径（実寸）（φ）×肉厚（t）	軸長（mm）	形状	加工	材質
12×1.0	W+33	パイプ	両ツブシ	SUS304

型番リスト

表示件数

型番

SS-3810-900R-[90,150,240,305,390,490,620,690]W-[50,75,100]P-90

SS-3810-[500-3000/10]L-[90,150,240,305,390,490,620,690]W-[50,75,100]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

90 ～ 690	カーブ	-	50 ～ 100	900	90	1個
90 ～ 690	ストレート	500 ～ 3000	50 ～ 100	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	5日目

詳細情報

基本情報

基本情報

グラビティタイプのステンレス製ローラコンベヤ。
【特長】
・ローラ径φ38.1（直径38.1mm）、ローラ間隔最小P50。
・ローラ幅（公称）は90～690Wの定寸が標準。フリーサイズ（中間サイズ）は製作不可。
・プレスベアリング。
・60型フレーム。
【用途】
・中軽荷重搬送用。
・小物搬送に最適。

コンベヤの設計・選定でお困りの方はこちら。

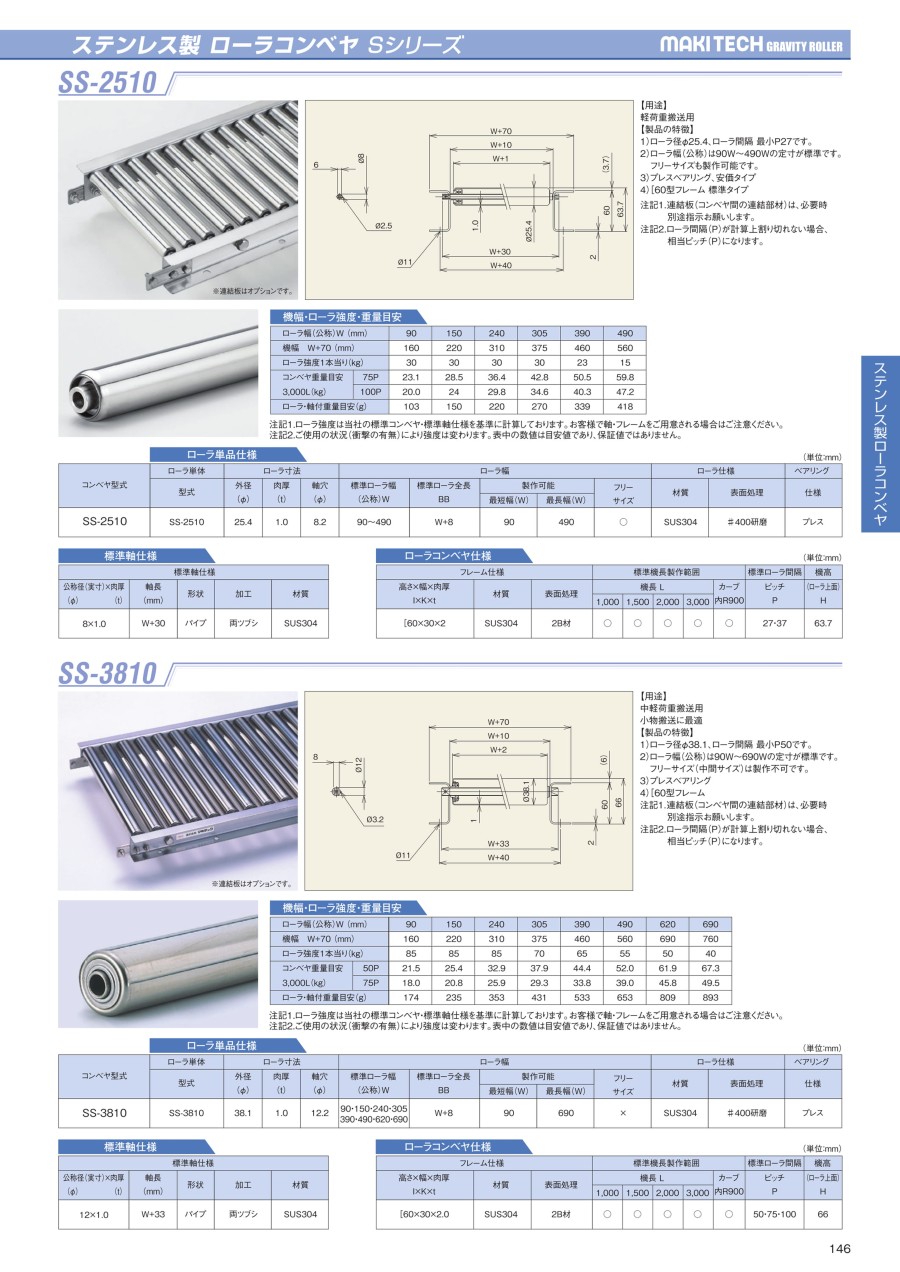

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
ステンレス製ローラコンベヤ Sシリーズ SS-3810 外径38.1×幅90～690mm
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Sシリーズコンベヤ用脚（S-2B型スタンド）標準タイプ
本製品に対応しているローラコンベヤ用のスタンド（標準タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。
マキテック
Sシリーズコンベヤ用脚（S-2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（スチール製はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
