ISOヘルールユニオン継手 2Kクランプ CP2Kタイプ
- 通常単価(税別)
- 1,746円～3,766円
- 税込単価
- 1,921円～4,143円
中低圧用のサニタリークランプです。【特長】・ISO規格クランプユニオン継手は、...
詳細情報を確認する- 種類
- クランプ
- タイプ
- 2K
未確定：候補が7型番あります。
商品情報

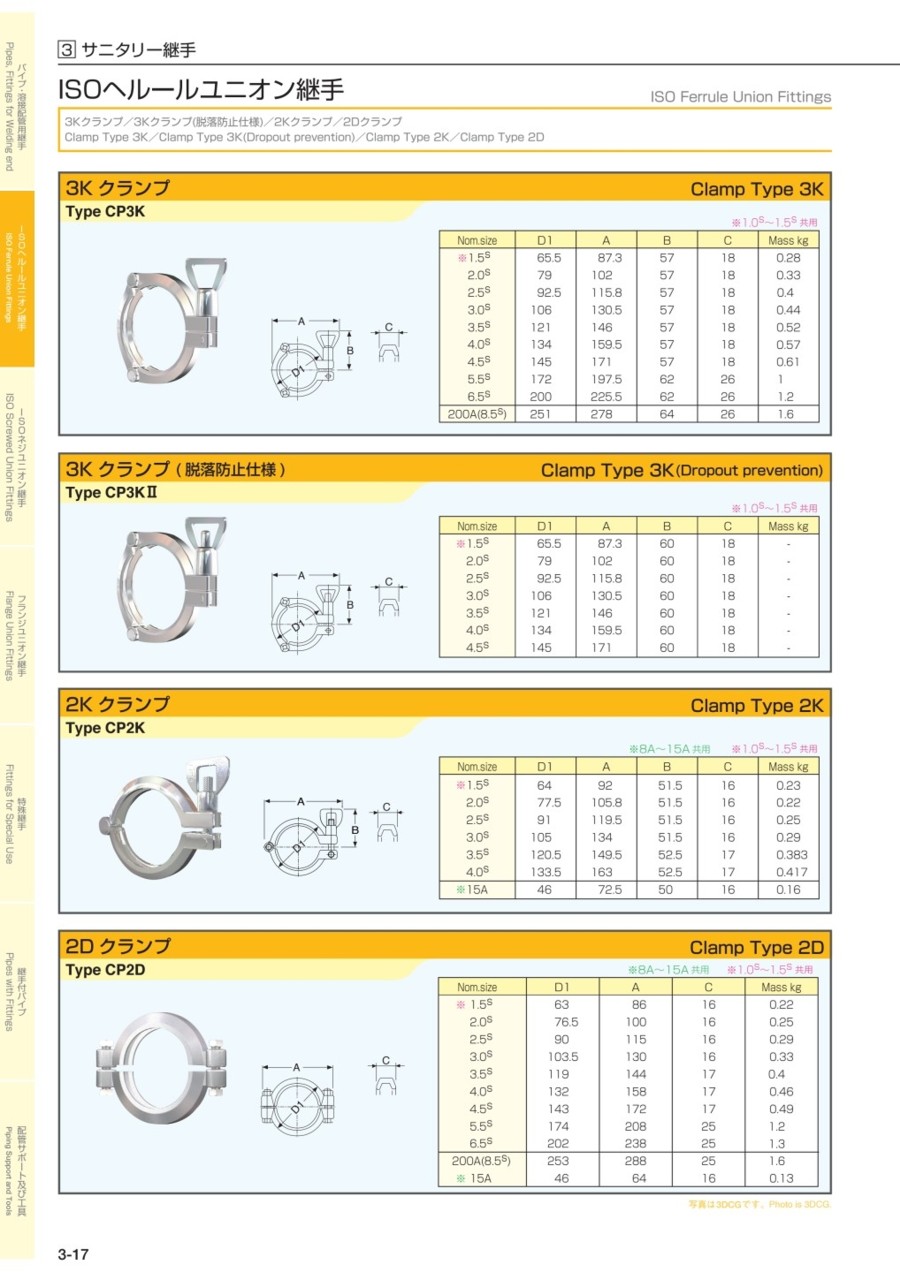

外形図
規格表
| Nom.size | D1 | A | B | C | Mass kg |
|---|---|---|---|---|---|
| 1.5S | 64 | 92 | 51.5 | 16 | 0.23 |
| 2.0S | 77.5 | 105.8 | 51.5 | 16 | 0.22 |
| 2.5S | 91 | 119.5 | 51.5 | 16 | 0.25 |
| 3.0S | 105 | 134 | 51.5 | 16 | 0.29 |
| 3.5S | 120.5 | 149.5 | 52.5 | 17 | 0.383 |
| 4.0S | 133.5 | 163 | 52.5 | 17 | 0.417 |
| 15A | 46 | 72.5 | 50 | 16 | 0.16 |
- 1.0S～1.5S共用
- 8A～15A共用
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,746円 ( 1,921円 ) | 在庫品1日目当日出荷可能 |
2,006円 ( 2,207円 ) | 在庫品1日目当日出荷可能 |
2,564円 ( 2,820円 ) | 在庫品1日目当日出荷可能 |
2,606円 ( 2,867円 ) | 在庫品1日目当日出荷可能 |
3,308円 ( 3,639円 ) | 在庫品1日目当日出荷可能 |
3,766円 ( 4,143円 ) | 在庫品1日目当日出荷可能 |
2,248円 ( 2,473円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
中低圧用のサニタリークランプです。
【特長】
・ISO規格クランプユニオン継手は、ガスケットをヘルールではさみ込み、クランプで締め付けて組み立てられるユニオンです
・ユニオンは締め付けたときにパイプ内面とシール面が一致する構造になっています
・溶接式クランプユニオンは、アルゴンアークTIG溶接にてサニタリーパイプと接合されます。なお、溶接される部分の内外径寸法は、JIS G 3447ステンレス鋼サニタリー管寸法に準ずる寸法になっています
・エキスバンド式クランプユニオンは、チューブエキスパンダにてパイプを押し拡げ、継手を接合するものです
・溶接式：1.0MPa以下、エキスパンド式：0.2MPa以下
商品担当おすすめ
ISOヘルールユニオン継手 2Kクランプ CP2Kタイプのレビュー
外販食品機械に対するセットアップ品として
5
5.02020/01/29
型番：CP2K-SCS13-2.0S自体は、以前からの利用で、その良好な性能、使い勝手を既知しており、実績評価に基づき継...もっと読む
0人が参考にしています。
外販設備付帯部品として使用しています
5
5.02020/01/29
初期設計時に種々の類似品各種を比較検討用途で試用、取捨選択し最終的に最適であった商品を自社製品に対し採用しています。性能...もっと読む
0人が参考にしています。
サニタリー配管の接続
4
4.02019/12/09
毎回洗浄が必要な配管などにはフェルール接続は必須ですね。
簡単に確実に接続出来て漏れもなく取り外しも楽です。
クランプは...もっと読む
0人が参考にしています。
チューブ配管用のクランプ
3
3.02018/12/07
他社よりも安かったのと納期が早かったので購入しました。商品については満足しています。
0人が参考にしています。
食品研究所の配管接続
5
5.02018/11/06
へルールジョイント２個の接続、簡単に接続可能で漏れがありません
ゆるくなれば簡単に締め付けられます。
食品工場などのステ...もっと読む
0人が参考にしています。
