鍋屋バイテック

セラミックボルト SCX

Name: セラミックボルト SCX
Brand: 鍋屋バイテック
SKU: 221000350104
Rating: 3.5 (2 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

3.5

平均満足度3.5

この商品のレビューをみる（2件）

通常単価(税別): 2,413円～7,278円

税込単価: 2,654円～8,006円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

樹脂ねじ（PEEK／十字穴付き皿小ねじ） SPE-F

4.7

通常価格(税別)： 378円 (税込価格：416円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

樹脂ねじ（PEEK／六角穴付きボルト） SPE-C

通常価格(税別)： 412円 (税込価格：453円)

通常出荷日：在庫品1日目

セラミック製六角穴付きボルト・六角ボルト。【特長】・高純度アルミナ99.5％の...

詳細情報を確認する

材質
セラミック
詳細形状
標準
追加形状
標準
販売単位
バラ(1個から購入可能)
ねじ山種類
メートル並目

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が63型番あります。

型番リスト
詳細情報
カタログ

型番リスト

表示件数

型番

ねじの呼び(M)

長さL(mm)

基本形状

取付穴形状

ピッチ

(mm)

RoHS?

最小発注数量

3	10	標準（丸）	[六角穴] 六角穴	0.5	10	1個
3	10	六角	なし	0.5	10	1個
3	5	標準（丸）	[六角穴] 六角穴	0.5	-	1個
3	5	六角	なし	0.5	-	1個
3	6	標準（丸）	[六角穴] 六角穴	0.5	-	1個
3	6	六角	なし	0.5	-	1個
3	8	標準（丸）	[六角穴] 六角穴	0.5	-	1個
3	8	六角	なし	0.5	-	1個
4	16	標準（丸）	[六角穴] 六角穴	0.7	10	1個
4	16	六角	なし	0.7	10	1個
4	20	六角	なし	0.7	10	1個
4	25	標準（丸）	[六角穴] 六角穴	0.7	10	1個
4	25	六角	なし	0.7	10	1個
4	5	標準（丸）	[六角穴] 六角穴	0.7	-	1個
4	5	六角	なし	0.7	-	1個
4	6	標準（丸）	[六角穴] 六角穴	0.7	-	1個
4	6	六角	なし	0.7	-	1個
4	8	標準（丸）	[六角穴] 六角穴	0.7	-	1個
4	8	六角	なし	0.7	-	1個
4	10	標準（丸）	[六角穴] 六角穴	0.7	-	1個
4	10	六角	なし	0.7	-	1個
4	12	標準（丸）	[六角穴] 六角穴	0.7	-	1個
4	12	六角	なし	0.7	-	1個
5	25	六角	なし	0.8	10	1個
5	30	六角	なし	0.8	10	1個
5	8	標準（丸）	[六角穴] 六角穴	0.8	-	1個
5	8	六角	なし	0.8	-	1個
5	10	六角	なし	0.8	-	1個
5	12	標準（丸）	[六角穴] 六角穴	0.8	-	1個
5	12	六角	なし	0.8	-	1個
5	16	標準（丸）	[六角穴] 六角穴	0.8	-	1個
5	16	六角	なし	0.8	-	1個
5	20	標準（丸）	[六角穴] 六角穴	0.8	-	1個
5	20	六角	なし	0.8	-	1個
6	25	標準（丸）	[六角穴] 六角穴	1	10	1個
6	25	六角	なし	1	10	1個
6	30	標準（丸）	[六角穴] 六角穴	1	10	1個
6	10	標準（丸）	[六角穴] 六角穴	1	-	1個
6	10	六角	なし	1	-	1個
6	12	標準（丸）	[六角穴] 六角穴	1	-	1個
6	12	六角	なし	1	-	1個
6	16	標準（丸）	[六角穴] 六角穴	1	-	1個
6	16	六角	なし	1	-	1個
6	20	標準（丸）	[六角穴] 六角穴	1	-	1個
6	20	六角	なし	1	-	1個
8	30	六角	なし	1.25	10	1個
8	12	標準（丸）	[六角穴] 六角穴	1.25	-	1個
8	16	標準（丸）	[六角穴] 六角穴	1.25	-	1個
8	16	六角	なし	1.25	-	1個
8	20	標準（丸）	[六角穴] 六角穴	1.25	-	1個
8	20	六角	なし	1.25	-	1個
8	25	標準（丸）	[六角穴] 六角穴	1.25	-	1個
8	25	六角	なし	1.25	-	1個
10	12	標準（丸）	[六角穴] 六角穴	1.5	-	1個
10	12	六角	なし	1.5	-	1個
10	16	標準（丸）	[六角穴] 六角穴	1.5	-	1個
10	16	六角	なし	1.5	-	1個
10	20	標準（丸）	[六角穴] 六角穴	1.5	-	1個
10	20	六角	なし	1.5	-	1個
10	25	標準（丸）	[六角穴] 六角穴	1.5	-	1個

通常単価(税別) (税込単価)	通常出荷日

4,487円 ( 4,936円 )	在庫品1日目当日出荷可能
3,018円 ( 3,320円 )	4日目
4,000円 ( 4,400円 )	3日目
2,413円 ( 2,654円 )	3日目
4,048円 ( 4,453円 )	3日目
2,626円 ( 2,889円 )	3日目
4,123円 ( 4,535円 )	在庫品1日目当日出荷可能
2,547円 ( 2,802円 )	在庫品1日目当日出荷可能
5,385円 ( 5,924円 )	在庫品1日目当日出荷可能
3,387円 ( 3,726円 )	4日目
3,776円 ( 4,154円 )	在庫品1日目当日出荷可能
6,297円 ( 6,927円 )	4日目
3,997円 ( 4,397円 )	4日目
4,048円 ( 4,453円 )	3日目
2,626円 ( 2,889円 )	3日目
4,123円 ( 4,535円 )	4日目
2,586円 ( 2,845円 )	5日目
4,266円 ( 4,693円 )	3日目
2,662円 ( 2,928円 )	3日目
4,467円 ( 4,914円 )	3日目
2,893円 ( 3,182円 )	5日目
4,714円 ( 5,185円 )	在庫品1日目当日出荷可能
2,870円 ( 3,157円 )	在庫品1日目当日出荷可能
3,925円 ( 4,318円 )	4日目
4,397円 ( 4,837円 )	4日目
4,467円 ( 4,914円 )	3日目
3,013円 ( 3,314円 )	在庫品1日目当日出荷可能
3,003円 ( 3,303円 )	3日目
4,932円 ( 5,425円 )	3日目
3,040円 ( 3,344円 )	3日目
5,179円 ( 5,697円 )	在庫品1日目当日出荷可能
3,326円 ( 3,659円 )	4日目
5,882円 ( 6,470円 )	4日目
3,620円 ( 3,982円 )	6日目
6,897円 ( 7,587円 )	4日目
4,197円 ( 4,617円 )	在庫品1日目当日出荷可能
6,997円 ( 7,697円 )	在庫品1日目当日出荷可能
5,179円 ( 5,697円 )	3日目
3,165円 ( 3,482円 )	4日目
5,425円 ( 5,968円 )	3日目
3,288円 ( 3,617円 )	5日目
5,882円 ( 6,470円 )	3日目
3,460円 ( 3,806円 )	3日目
6,405円 ( 7,046円 )	在庫品1日目当日出荷可能
3,745円 ( 4,120円 )	3日目
4,697円 ( 5,167円 )	在庫品1日目当日出荷可能
5,882円 ( 6,470円 )	3日目
6,147円 ( 6,762円 )	3日目
3,800円 ( 4,180円 )	3日目
6,557円 ( 7,213円 )	3日目
3,925円 ( 4,318円 )	3日目
6,860円 ( 7,546円 )	3日目
4,172円 ( 4,589円 )	3日目
6,147円 ( 6,762円 )	3日目
3,830円 ( 4,213円 )	4日目
6,405円 ( 7,046円 )	3日目
4,000円 ( 4,400円 )	3日目
6,860円 ( 7,546円 )	3日目
4,123円 ( 4,535円 )	3日目
7,069円 ( 7,776円 )	3日目

基本情報
商品情報

基本情報

セラミック製六角穴付きボルト・六角ボルト。
【特長】
・高純度アルミナ99.5％のセラミック製。
・1500℃での連続使用が可能。
・耐熱性、耐薬品性、電気絶縁性にすぐれている。
【用途】
・FPD製造装置、半導体製造装置、プリント基板エッチング装置、金属表面処理設備、化学プラントなどに。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

商品情報

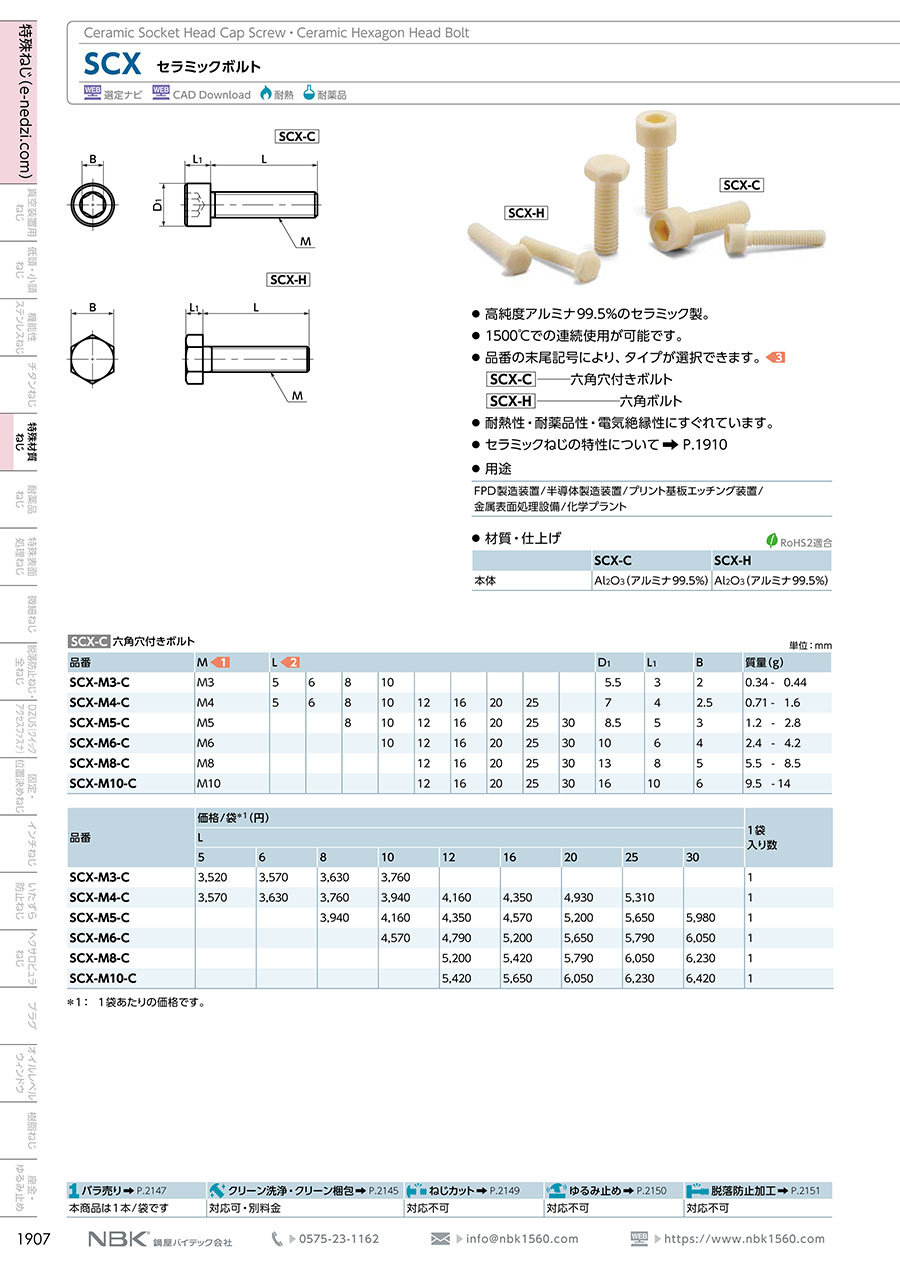

1500℃での連続使用が可能なセラミックボルト

SCX-H、SCX-Cの外観材質・仕上げ SCX-H : Al2O3（アルミナ99.5％) SCX-C : Al2O3（アルミナ99.5％)

SCX-H、SCX-Cの外観
材質・仕上げ
SCX-H : Al₂O₃（アルミナ99.5％)
SCX-C : Al₂O₃（アルミナ99.5％)

SCX-Hの寸法図

SCX-Cの寸法図

M	ねじり破断トルク(N・m)
M3	0.04
M4	0.05
M5	0.10
M6	0.15
M8	0.30
M10	0.50

使用上の注意

セラミックねじの締めつけにはトルクドライバまたはトルクレンチを使用し、表のねじり破断トルクを超えないようにする。推奨トルクはねじり破断トルクの50%。
表中の数値は参考値であり、保証値ではない。
衝撃により破損する恐れがある。取り扱いに注意。

品番	M	L									D₁	L₁	B	質量(g)
SCX-M3-C	M3	5	6	8	10						5.5	3	2	0.34-0.44
SCX-M4-C	M4	5	6	8	10	12	16	20	25		7	4	2.5	0.71-1.6
SCX-M5-C	M5			8	10	12	16	20	25	30	8.5	5	3	1.2-2.8
SCX-M6-C	M6				10	12	16	20	25	30	10	6	4	2.4-4.2
SCX-M8-C	M8					12	16	20	25	30	13	8	5	5.5-8.5
SCX-M10-C	M10					12	16	20	25	30	16	10	6	9.5-14

SCX-C（六角穴付きボルト）

※ 単位 : mm

品番	M	L									B	L₁	質量(g)
SCX-M3-H	M3	5	6	8	10						5.5	2	0.31-0.43
SCX-M4-H	M4	5	6	8	10	12	16	20	25		7	2.8	0.66-1.5
SCX-M5-H	M5			8	10	12	16	20	25	30	8	3.5	1.3-2.6
SCX-M6-H	M6				10	12	16	20	25	30	10	4	2.2-4
SCX-M8-H	M8					12	16	20	25	30	13	5.3	5.1-8
SCX-M10-H	M10					12	16	20	25	30	16	6.4	9.9-14

SCX-H（六角ボルト）

※ 単位 : mm

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
