ステンレス製 ローラコンベヤ Mシリーズ RS-5715
- 通常単価(税別)
- -
- 税込単価
- -
規格ベアリング、高品質のオールステンレスタイプローラコンベヤです。【特長】・ロ...
詳細情報を確認する未確定：候補が16型番あります。
商品情報
外形図
製品仕様
- ※ 連結金具はオプションです。
- ※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | |
|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | |
| ローラ強度1本当り（kg） | 128 | 112 | 96 | 80 | 63 | 52 | 47 | 43 | |
| コンベヤ重量目安 3,000L（kg） | 75P | 31.7 | 40.9 | 46.1 | 55.4 | 64.6 | 73.2 | 82.4 | 87.6 |
| 100P | 27.3 | 34.3 | 38.3 | 45.4 | 52.4 | 58.8 | 65.8 | 69.8 | |
| ローラ・軸付重量目安（g） | 428 | 628 | 828 | 1,028 | 1,228 | 1,428 | 1,628 | 1,828 | |
- ※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | 外輪ケース | ベアリング | ||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径（φ） | 肉厚（t） | 軸穴（φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅（W） | 最長幅（W） | |||||||||||
| RS-5715 | RS-5715 | 57.0 | 1.5 | 12.0 | 100～800 | W+13 | 50 | 1,000 | ○ | SUS304 | #400研磨 | SUS440C 6201ZZ |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。
- ※ フランジ部樹脂
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチP | （ローラ上面）H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| 90×30×2 | SUS304 | 2B材 | ○ | ○ | ○ | ○ | ○ | 75・100・150 | 100 |
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長（mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 12（11.9） | W+40 | 丸棒 | 丸・半月／ヨコピン穴 | SUS304 | #400研磨 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
規格ベアリング、高品質のオールステンレスタイプローラコンベヤです。
【特長】
・ローラ径φ57.0、ローラ間隔最小P75です。
・ローラ幅（公称）は100W～800Wの50mmとびが標準です。
【用途】
・中軽荷重搬送用。

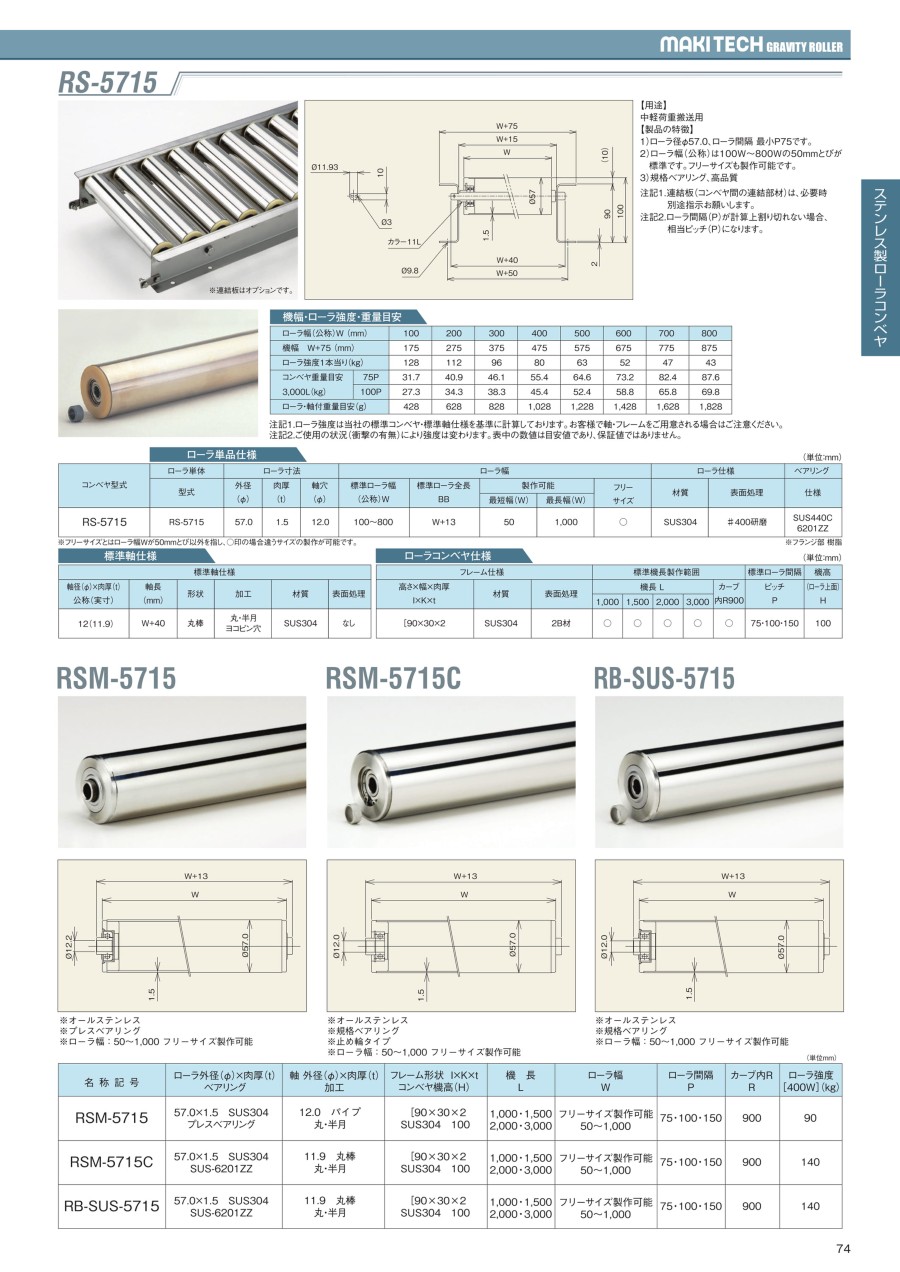

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
