ステンレス製 ローラコンベヤ Mシリーズ RS-3810-8 外径38.1mm
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・ステンレス製ローラーコンベヤMシリーズです（RS-3810）。・ロー...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | |
|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | |
| ローラ強度1本当り（kg） | 75 | 70 | 46 | 35 | 28 | 23 | |
| コンベヤ重量目安 3,000L（kg） | 50P | 24.3 | 32.4 | 40.5 | 48.6 | 56.7 | 64.2 |
| 75P | 20 | 25.5 | 31.1 | 36.6 | 42.2 | 47.1 | |
| ローラ・軸付重量目安（g） | 217 | 345 | 473 | 601 | 729 | 857 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算。軸・フレームを用意する場合は注意。
- ※ 使用の状況（衝撃の有無）により強度は変わる。表中の数値は目安値で、保証値ではない。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ寸法 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RS-3810 | RS-3810-8 | 38.1 | 1 | 8.2 | 100～600 | W+13 | 100 | 600 | 50とび | SUS304 | #400研磨 | ブレス |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能。
開発秘話
高い耐食性を維持するためにSUS304を採用し、ローラ表面は＃400研磨仕上相当でステンレスならではの高級感を実現しつつ、徹底的なコストダウンを追求しました。
高品質で低価格を実現しご採用頂きやすい製品となっています。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・ステンレス製ローラーコンベヤMシリーズです（RS-3810）。
・ローラー径φ38.1、ローラ間隔最小P50です。
・パイプ厚：1.0t、φ8（軸径8mm）。
・ローラー幅（公称）は100～600Wの50mmとびが標準です。
・プレスベアリング、安価タイプです。
【用途】
・軽荷重搬送用、小物搬送に最適。
・水が掛かる場所、クリーンを伴う場所に最適。

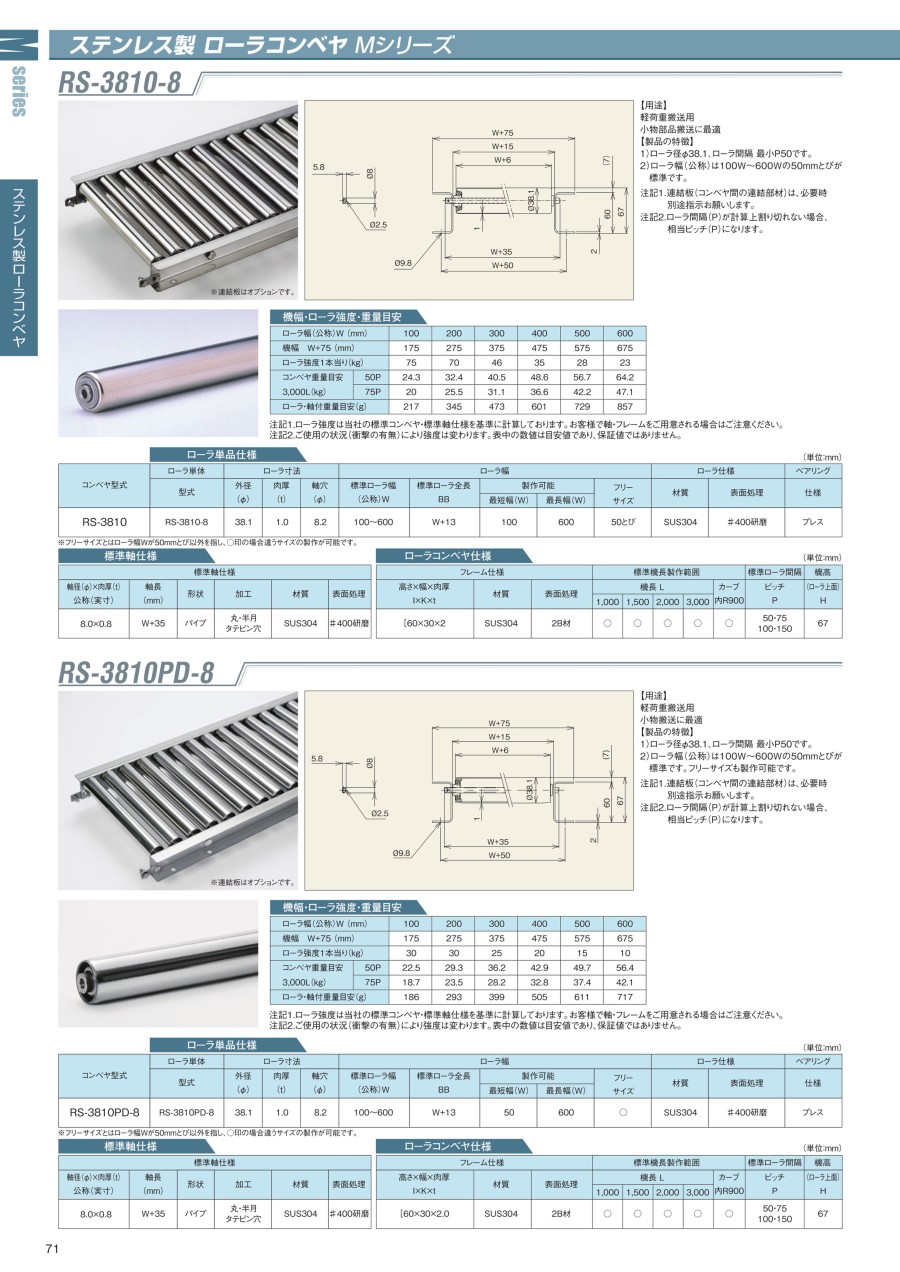

カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
ステンレス製ローラMシリーズ（RS-3810）。ローラ、フレームセット品用脚（架台）。高さは自由に決定可能の為、便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
ステンレス製 ローラコンベヤ Mシリーズ RS-3810-8 外径38.1mmのレビュー
荷物引き出し時のガイドローラー
3
3.02019/11/17
コンベアフレームを自作されるときの注意点として、軸付きの軸は中空軸でＲピンは片側のみなので軸の抜け止めにご注意を。
0人が参考にしています。
製品に使用
5
5.02018/11/30
外販品機械設備で搬送部位に使用しています。所謂一般的なローラーコンベアーではないので、当初は利用にあたり若干不安もありま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qローラ端尺寸法は製作可能ですか？
A
製作不可ですが、RS-3810PDタイプで製作可能です（100W～600W迄、1㎜単位で製作可能です）
Qローラー厚み、軸径は変えられますか？
A
厚み-2.0t、3.0t、軸径-Φ12のバリエーションがあります
