ステンレス製 ローラコンベヤ Mシリーズ（HG-RS1210） 外径12mm
- 通常単価(税別)
- -
- 税込単価
- -
オールステンレスで小物部品搬送に最適なHG-RS1210コンベア用ローラです。...
詳細情報を確認する未確定：候補が8型番あります。
商品情報
外形図
製品仕様
使用イメージ
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 100 | 200 | 300 | 400 | |
|---|---|---|---|---|---|
| 機幅 W+45（mm） | 145 | 245 | 345 | 445 | |
| ローラ強度1本当り（kg） | 22 | 18 | 12 | 10 | |
| コンベヤ重量目安 1,000L（kg） | 15P | 5.5 | 8.9 | 12.2 | 15.6 |
| 20P | 4.5 | 7 | 9.6 | 12.2 | |
| ローラ・軸付重量目安（g） | 60 | 107 | 154 | 201 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算。軸・フレームを用意する場合は注意。
- ※ 使用の状況（衝撃の有無）により強度は変わる。表中の数値は目安値で、保証値ではない。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| HG-RS1210 | HG-RS1210 | 12.0 | 1.0 | 5.2 | 100～400 | W+13 | 40 | 400 | ○ | SUS304 | #400研磨 | 削り出し |
- ※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能。
標準軸仕様
| 軸径（φ） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 5（4.9） | W+35 | 丸棒 | 両ピン | SUS304 | なし |
開発秘話
小さくて軽い製品を搬送するために、極小径で回転の滑らかなローラが欲しいというご要望にお応えするために開発を進めました。
多くのお客様にご満足頂き当社の売れ筋商品の一つとなっています。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
オールステンレスで小物部品搬送に最適なHG-RS1210コンベア用ローラです。
【特長】
・ローラ径φ12.0、ローラ間隔最小P15です。
・パイプ厚：1.0t、φ5（軸径5mm）。
・ローラ幅（公称）は100W～400Wの50mmとびが標準です。
・削り出しベアリング、高品質です。
・L型フレーム：軸止めは、針金止め。
・L型フレーム：ローラ間隔（P）が計算上割り切れない場合、 相当ピッチ（P）です。
【用途】
・軽軽荷重搬送用、小物部品搬送に最適。

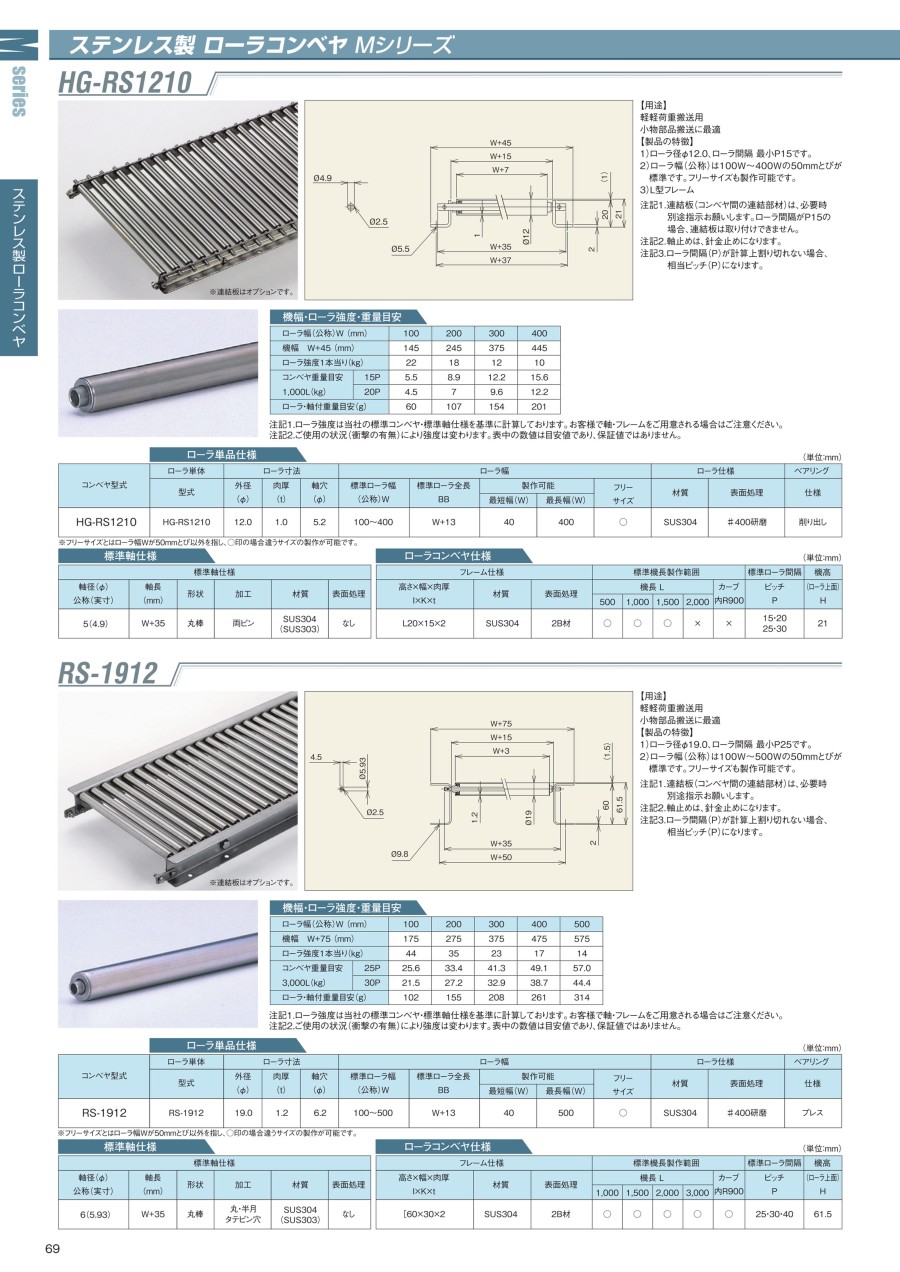

カタログ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
ステンレス製 ローラコンベヤ Mシリーズ（HG-RS1210） 外径12mmのレビュー
製品搬送用ローラーコンベアー製作時に
4
4.02018/11/30
自社にて新設の製品搬送用ローラーコンベアー製作時に使用しました。当社製品が小さくて、薄いため搬送時に落下しないよう細いロ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q軸の止め方はどうなってますか？
A
単体の場合はRピン、組付完成品の場合は針金止めと成ります。
QHGは何の意味ですか？
A
ハイグレードの略称、ステンレス製ローラのほとんどがプレスベアリングを使用、φ12へは削出を採用、差別化でHG表記しております。
