マキテック

樹脂製ローラコンベヤ Mシリーズ（JR-1230）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：10 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：6 日目～

ABS樹脂パイプ使用、製品にキズが付きにくいタイプのグラビティタイプ樹脂製ロー...

種類
ローラ
ローラ種類
ストレート
ローラ材質
樹脂
ローラ外径 (mm)
12
ローラ当たりの強度 (kg)
5
フレーム種類
ストレート
ローラ強度 (N/1本)
49::49
仕様
標準 / 耐水性
種類
本体
フレーム材質
アルミニウム
フレーム表面処理
アルマイト
用途
軽搬送小物用
ローラ表面処理
なし
ローラ肉厚 (mm)
3.0
機高 (mm)
40
ローラピッチ (mm)
15

JR-1230-[500-1000/10]L-[50-200/50]W-15P

JR-1230-[500-1000/10]L-[50-200/50]W-15Pの仕様・寸法情報

種類

ローラ

ローラ種類

ストレート

ローラ材質

[樹脂] 樹脂

ローラ外径(mm)

ローラ幅(mm)

50 ～ 200

ローラ当たりの強度(kg)

フレーム種類

ストレート

ローラ強度(N/1本)

49～49

仕様

標準 / 耐水性

機長 L(mm)

500 ～ 1000

種類

本体

フレーム材質

アルミニウム

フレーム表面処理

アルマイト

用途

軽搬送小物用

ローラ表面処理

なし

ローラ肉厚(mm)

3.0

機高(mm)

ローラピッチ(mm)

商品仕様
型番リスト
詳細情報

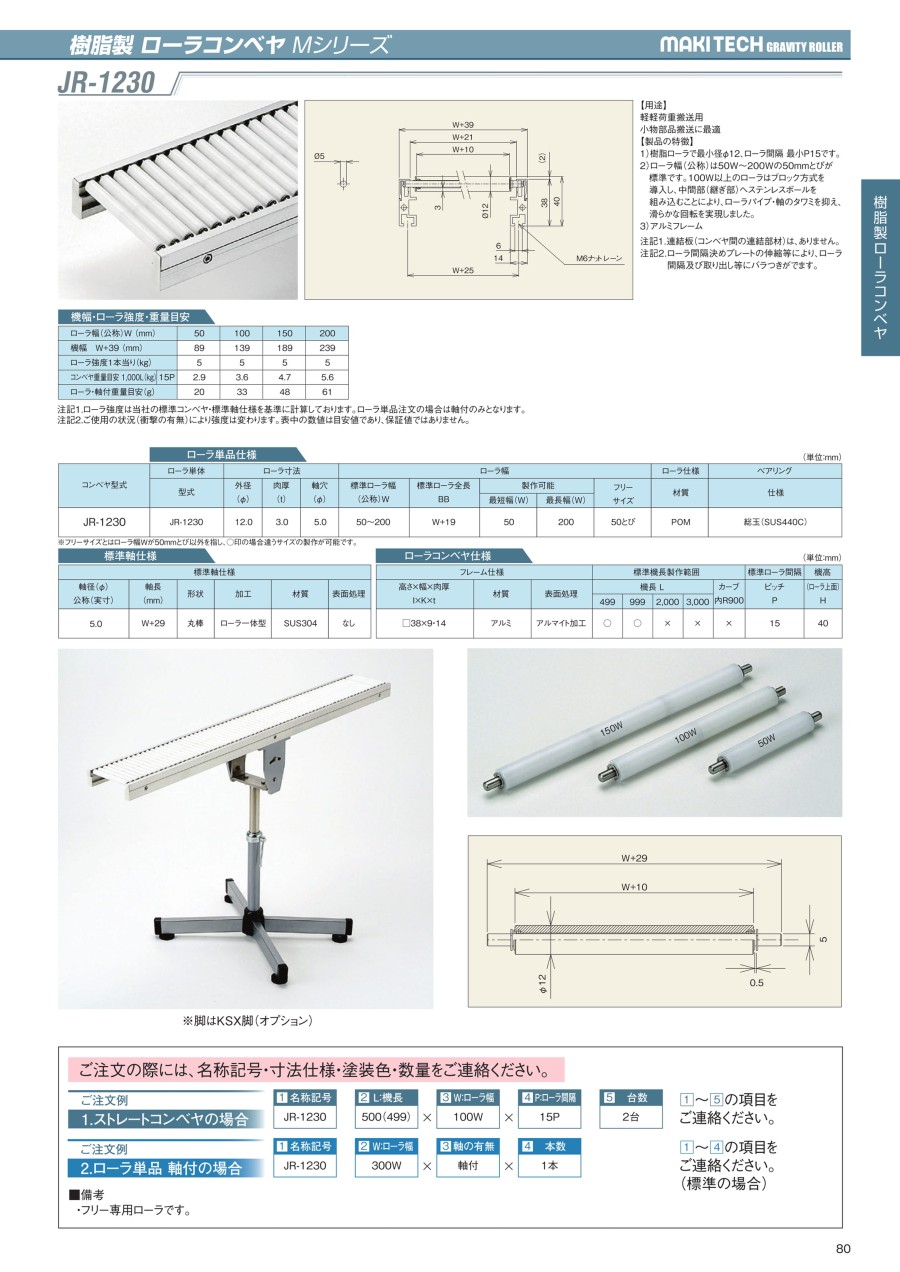

カタログ

商品仕様

外形図

樹脂製ローラコンベヤ Mシリーズ（JR-1230）ローラ外径12.0mm×幅50～200mm:関連画像

製品仕様

※ 連結金具（コンベヤ間の連結部材）は、ありません。

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		50	100	150	200
機幅W+39（mm）		89	139	189	239
ローラ強度1本当り（kg）		5	5	5	5
コンベヤ重量目安1,000L（kg）	15P	2.9	3.6	4.7	5.6
ローラ・軸付重量目安（g）		20	33	48	61

※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様	ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	仕様
JR-1230	JR-1230	12.0	3.0	5.0	50～200	W+19	50	200	50とび	POM	総玉（SUS440C）

※ フリーサイズとはローラ幅Wが50mmとび以外を指し、○印の場合違うサイズの製作が可能です。

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
高さ×幅	材質	表面処理	499	999	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
□38×9・14	アルミ	アルマイト加工	○	○	×	×	×	15	40

標準軸仕様

軸径（φ）×肉厚（t）公称（実寸）	軸長（mm）	形状	加工	材質	表面処理
5.0	W+29	丸棒	ローラ一体型	SUS304	なし

型番リスト

表示件数

型番

JR-1230-[500-1000/10]L-[50-200/50]W-15P

ローラ幅

(mm)

機長 L

(mm)

最小発注数量

50 ～ 200

500 ～ 1000

1個

通常単価(税別) (税込単価)	通常出荷日

( - )

7日目

詳細情報

基本情報

基本情報

ABS樹脂パイプ使用、製品にキズが付きにくいタイプのグラビティタイプ樹脂製ローラコンベヤ。
【特長】
・ローラ径φ12（直径12mm）、ローラ間隔最小P15。
・ローラ幅（公称）は50～200Wの50mmとびが標準。
・100W以上のローラはブロック方式を導入。
・中間部（継ぎ部）へステンレスボールを組み込むことにより、ローラパイプ、軸のタワミを抑え、滑らかな回転を実現。
・アルミフレーム。
・搬送長さ500～1,000まで10mm単位、ローラ幅50～200Wまで50mm単位で指定可能。
【用途】
・軽軽荷重搬送用。
・小物部品搬送に最適。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
樹脂製ローラコンベヤ Mシリーズ JR-1230 外径12mm
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
