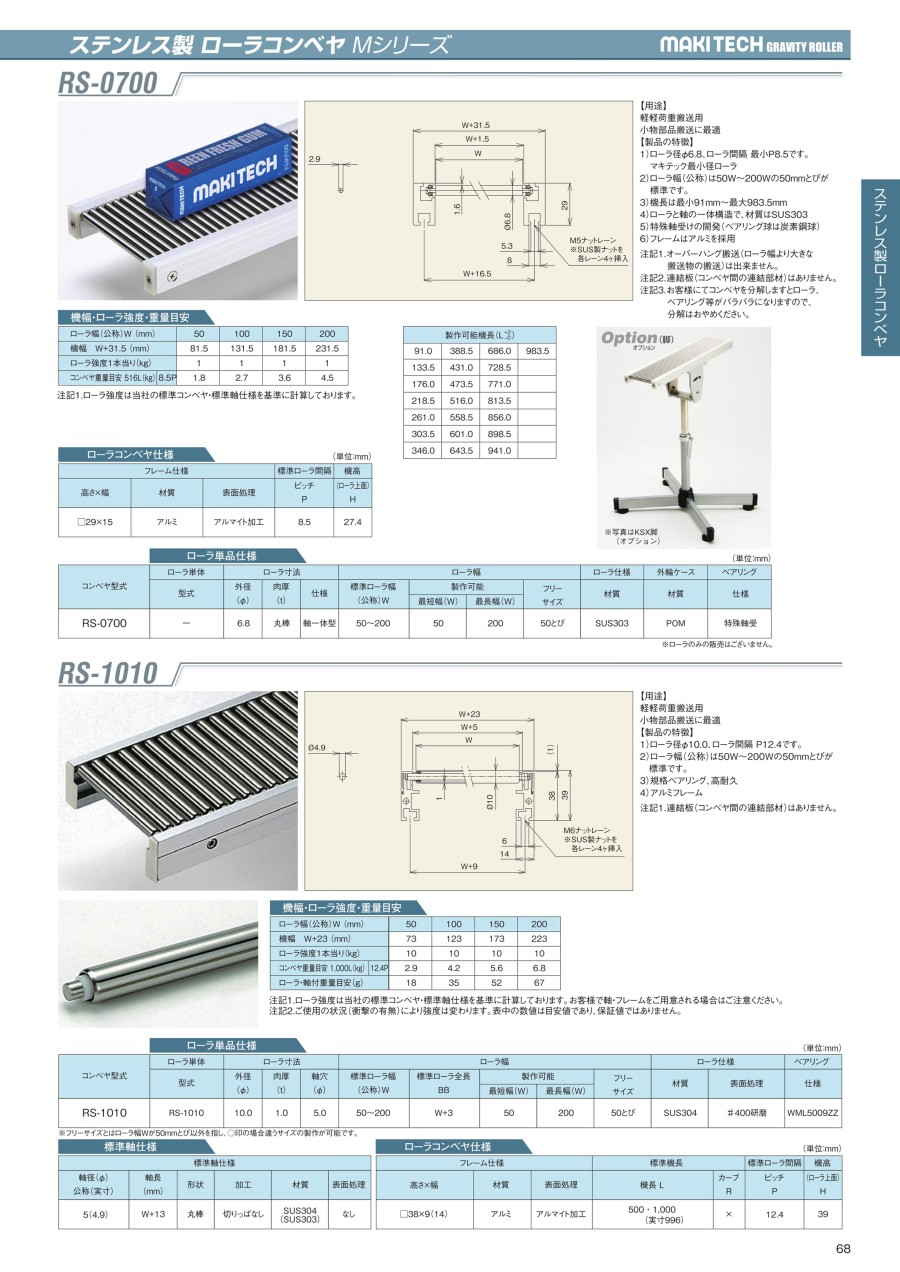

ステンレス製ローラコンベヤ Mシリーズ（RS-1010）
![ステンレス製ローラコンベヤ Mシリーズ（RS-1010） RS-1010-[500,1000]L-[50-200/50]W-12.4P](https://content.misumi-ec.com/image/upload/t_product_main/t_misumi_wm/v1/p/jp/product/series/221000349720/221000349720_001_20230801115836.jpg)
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
RS-1010-[500,1000]L-[50-200/50]W-12.4Pの仕様・寸法情報
種類
ローラ
ローラ 種類
ストレート
ローラ材質
ステンレス
ローラ外径(mm)
10.0
ローラ幅(mm)
50 ～ 200
ローラ当たりの強度(kg)
10
フレーム 種類
ストレート
ローラ強度(N/1本)
98.1～98.1
仕様
標準 / 耐水性
機長 L(mm)
500 ～ 1000
種類
本体
フレーム材質
アルミニウム
フレーム表面処理
アルマイト
用途
軽搬送小物用
ローラ表面処理
なし
ローラ肉厚(mm)
1
機高(mm)
39
ローラピッチ(mm)
12.4
商品仕様
外形図
製品仕様
- ※ 連結板（コンベヤ間の連結部材）はありません。
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 50 | 100 | 150 | 200 | |
|---|---|---|---|---|---|
| 機幅W+23（mm） | 73 | 123 | 173 | 223 | |
| ローラ強度1本当り（kg） | 10 | 10 | 10 | 10 | |
| コンベヤ重量目安 1,000L（kg） | 12.4P | 2.9 | 4.2 | 5.6 | 6.8 |
| ローラ・軸付重量目安（g） | 18 | 35 | 52 | 67 | |
- ※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RS-1010 | RS-1010 | 10.0 | 1.0 | 5.0 | 50～200 | W+3 | 50 | 200 | 50とび | SUS304 | #400研磨 | WML5009ZZ |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長 | 標準ローラ間隔 | 機高 | |||
|---|---|---|---|---|---|---|
| 高さ×幅 | 材質 | 表面処理 | 機長 L | カーブ R | ピッチ P | （ローラ上面） H |
| □38×9（14） | アルミ | アルマイト加工 | 500・1,000（実寸996） | × | 12.4 | 39 |
標準軸仕様
| 軸径（φ） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 5（4.9） | W+13 | 丸棒 | 切りっぱなし | SUS304 | なし |
詳細情報
基本情報
ベアリング入りステンレスローラー最小タイプのグラビティタイプステンレス製ローラコンベヤ。
【特長】
・ローラ径φ10.0（直径10.0mm）、ローラ間隔P12.4。
・ローラ幅（公称）は50～200Wの50mmとびが標準。
・規格ベアリング、高耐久。
・アルミフレーム。
・搬送長さ500～1,000まで10mm単位、ローラ幅50～200Wまで50mm単位で指定可能。
【用途】
・軽軽荷重搬送用。
・小物部品搬送に最適。
コンベヤの設計・選定でお困りの方はこちら。
