スチール製ローラコンベヤ Mシリーズ（R-7638N）

カタログ |

通常単価(税別): -

税込単価: -

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：8 日目～

よく一緒に見られています

閲覧中の商品と併せてご検討ください

マキテック

通常出荷日：5 日目～

削り出しベアリング採用で静音、表面は溶融亜鉛めっき加工付のスチール製ローラコン...

種類
ローラ
ローラ種類
ストレート
ローラ材質
スチール
ローラ外径 (mm)
76.3
ローラ当たりの強度 (kg)
500
ローラ強度 (N/1本)
3922.7::4903.3
仕様
標準
種類
本体
フレーム材質
スチール
フレーム表面処理
塗装
用途
軽搬送小物用 / 重荷重 / 中荷重
ローラ表面処理
溶融亜鉛メッキ
ローラ肉厚 (mm)
3.8
機高 (mm)
100

未確定：候補が20型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

外形図

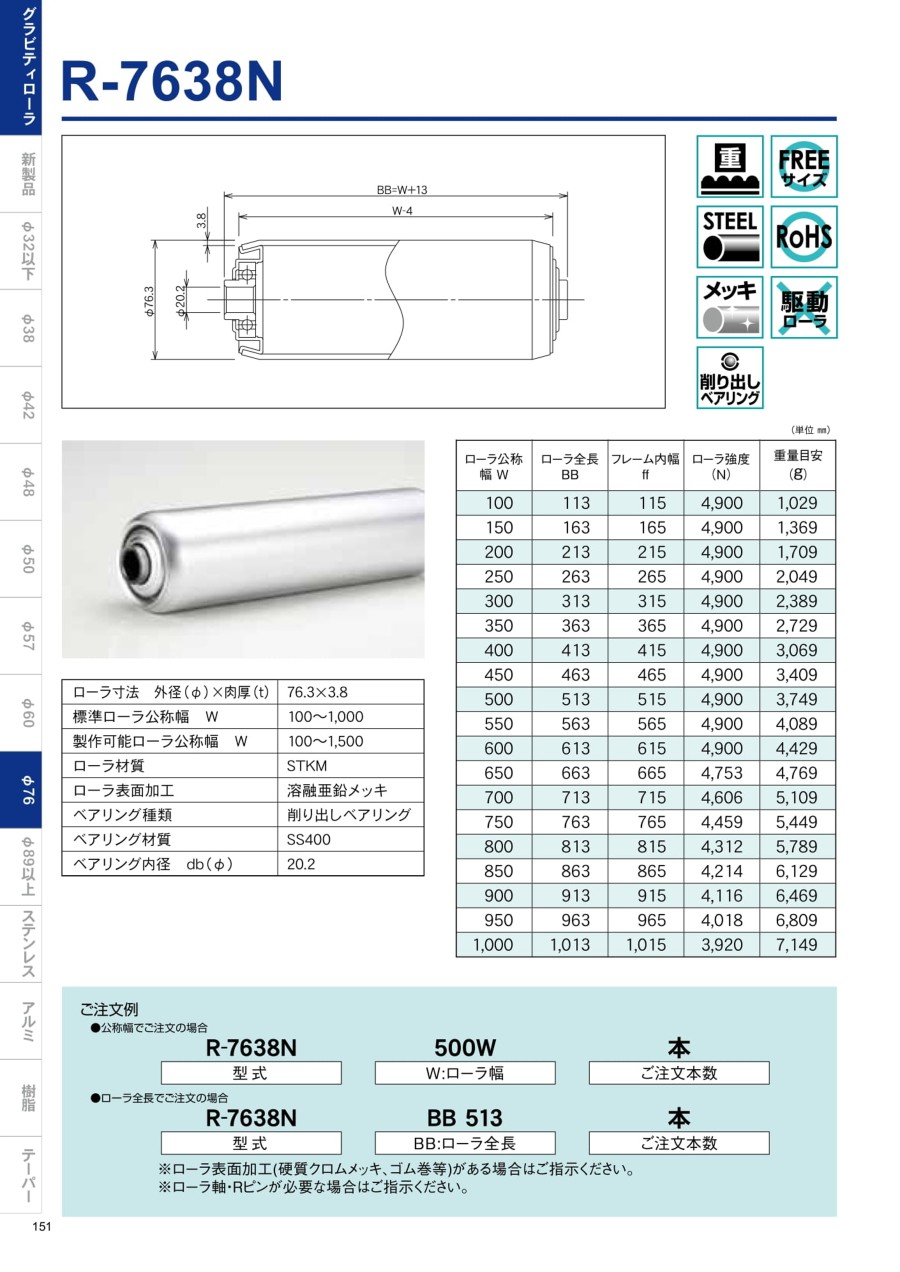

スチール製ローラコンベヤ Mシリーズ（R-7638N）ローラ外径76.3mm×幅100～1000mm:関連画像

製品仕様

連結金具はオプションです。

※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。

ローラー

機幅・ローラ強度・重量目安

ローラ幅（公称）W（mm）		100	200	300	400	500	600	700	800	900	1,000
機幅 W+75（mm）		175	275	375	475	575	675	775	875	975	1,075
ローラ強度1本当り（kg）		500	500	500	500	500	500	470	440	420	400
コンベヤ重量目安3,000L（kg）	150P	73.2	101.5	130.0	158.5	186.8	211.0	239.5	267.8	296.3	324.7
コンベヤ重量目安3,000L（kg）	200P	59.3	78.4	97.6	116.8	135.9	150.8	170.0	189.1	208.3	227.4
ローラ・軸付重量目安（g）		1,387	2,314	3,241	4,168	5,095	6,022	6,949	7,876	8,803	9,730

※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。

ローラ単品仕様

コンベヤ型番	ローラ単体	ローラ寸法			ローラ幅					ローラ仕様		ベアリング
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	製作可能		フリーサイズ	材質	表面処理	仕様
	型番	外径（φ）	肉厚（t）	軸穴（φ）	標準ローラ幅（公称） W	標準ローラ全長 BB	最短幅（W）	最長幅（W）	フリーサイズ	材質	表面処理	仕様
R-7638N	R-7638N	76.3	3.8	20.2	100～1,000	W+13	100	1,500	○	STKM	溶融亜鉛めっき	削り出し

ローラコンベヤ仕様

フレーム仕様			標準機長製作範囲					標準ローラ間隔	機高
高さ×幅×肉厚 I×K×t	材質	表面処理	機長L				カーブ	ピッチ P	（ローラ上面） H
高さ×幅×肉厚 I×K×t	材質	表面処理	1,000	1,500	2,000	3,000	内R900	ピッチ P	（ローラ上面） H
90×30×4.5	スチール	焼付塗装	○	○	○	○	○	100・150・200・300	100

※ ローラ間隔（P）が計算上割り切れない場合、相当間隔（P）になります。

標準軸仕様

公称径（実寸）（φ）	軸長（mm）	形状	加工	材質	めっき
20（19.9）	W+45	丸棒	丸・半月／ヨコピン穴	SS400	×

型番リスト

表示件数

型番

R-7638N-900R-[100,200,300,400,500,600,700,800,900,1000]W-[150,200,300]P-90

R-7638N-900R-[101-199/1]W-[150,200,300]P-90

R-7638N-900R-[201-299/1]W-[150,200,300]P-90

R-7638N-900R-[301-399/1]W-[150,200,300]P-90

R-7638N-900R-[401-499/1]W-[150,200,300]P-90

R-7638N-900R-[501-599/1]W-[150,200,300]P-90

R-7638N-900R-[601-699/1]W-[150,200,300]P-90

R-7638N-900R-[701-799/1]W-[150,200,300]P-90

R-7638N-900R-[801-899/1]W-[150,200,300]P-90

R-7638N-900R-[901-999/1]W-[150,200,300]P-90

R-7638N-[500-3000/10]L-[100,200,300,400,500,600,700,800,900,1000]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[101-199/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[201-299/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[301-399/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[401-499/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[501-599/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[601-699/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[701-799/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[801-899/1]W-[100,150,200,300]P

R-7638N-[500-3000/10]L-[901-999/1]W-[100,150,200,300]P

ローラ幅

(mm)

フレーム種類

機長 L

(mm)

ローラピッチ

(mm)

カーブ内R

カーブ角度(°)

最小発注数量

100 ～ 1000	カーブ	-	150 ～ 300	900	90	1個
101 ～ 199	カーブ	-	150 ～ 300	900	90	1個
201 ～ 299	カーブ	-	150 ～ 300	900	90	1個
301 ～ 399	カーブ	-	150 ～ 300	900	90	1個
401 ～ 499	カーブ	-	150 ～ 300	900	90	1個
501 ～ 599	カーブ	-	150 ～ 300	900	90	1個
601 ～ 699	カーブ	-	150 ～ 300	900	90	1個
701 ～ 799	カーブ	-	150 ～ 300	900	90	1個
801 ～ 899	カーブ	-	150 ～ 300	900	90	1個
901 ～ 999	カーブ	-	150 ～ 300	900	90	1個
100 ～ 1000	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
101 ～ 199	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
201 ～ 299	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
301 ～ 399	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
401 ～ 499	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
501 ～ 599	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
601 ～ 699	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
701 ～ 799	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
801 ～ 899	ストレート	500 ～ 3000	100 ～ 300	-	-	1個
901 ～ 999	ストレート	500 ～ 3000	100 ～ 300	-	-	1個

通常単価(税別) (税込単価)	通常出荷日

- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	10日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目
- ( - )	9日目

詳細情報

基本情報

基本情報

削り出しベアリング採用で静音、表面は溶融亜鉛めっき加工付のスチール製ローラコンベヤ。
【特長】
・ローラ径φ76.3（直径76.3mm）、肉厚t3.8、パイプメッキ付、ローラ間隔最小P100。
・ローラ幅（公称）は100～1,000Wの50mmとびが標準。
・削り出しベアリング、高品質。
・90型フレーム標準タイプ。
・搬送長さ500～3,000まで10mm単位、ローラ幅100～1,000Wまで1mm単位で指定可能。
【用途】
・重荷重搬送用。

コンベヤの設計・選定でお困りの方はこちら。

カタログ

カタログ (見開き版)

商品担当おすすめ

マキテック
スチール製ローラコンベヤ Mシリーズ（R-7638N）外径76.3mm
本製品に対応しているローラ単体となります。<br/>長さや本数を自由に設定可能の為便利です。
マキテック
Mシリーズコンベヤ用脚（2A型スタンド）はかま調整タイプ
本製品に対応しているローラコンベヤ用のスタンド（はかま調整タイプ）です。<br/>高さが自由に設定可能の為、大変便利です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
