スチール製ローラコンベヤ Mシリーズ（HG-R1210A）
未確定：候補が5型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

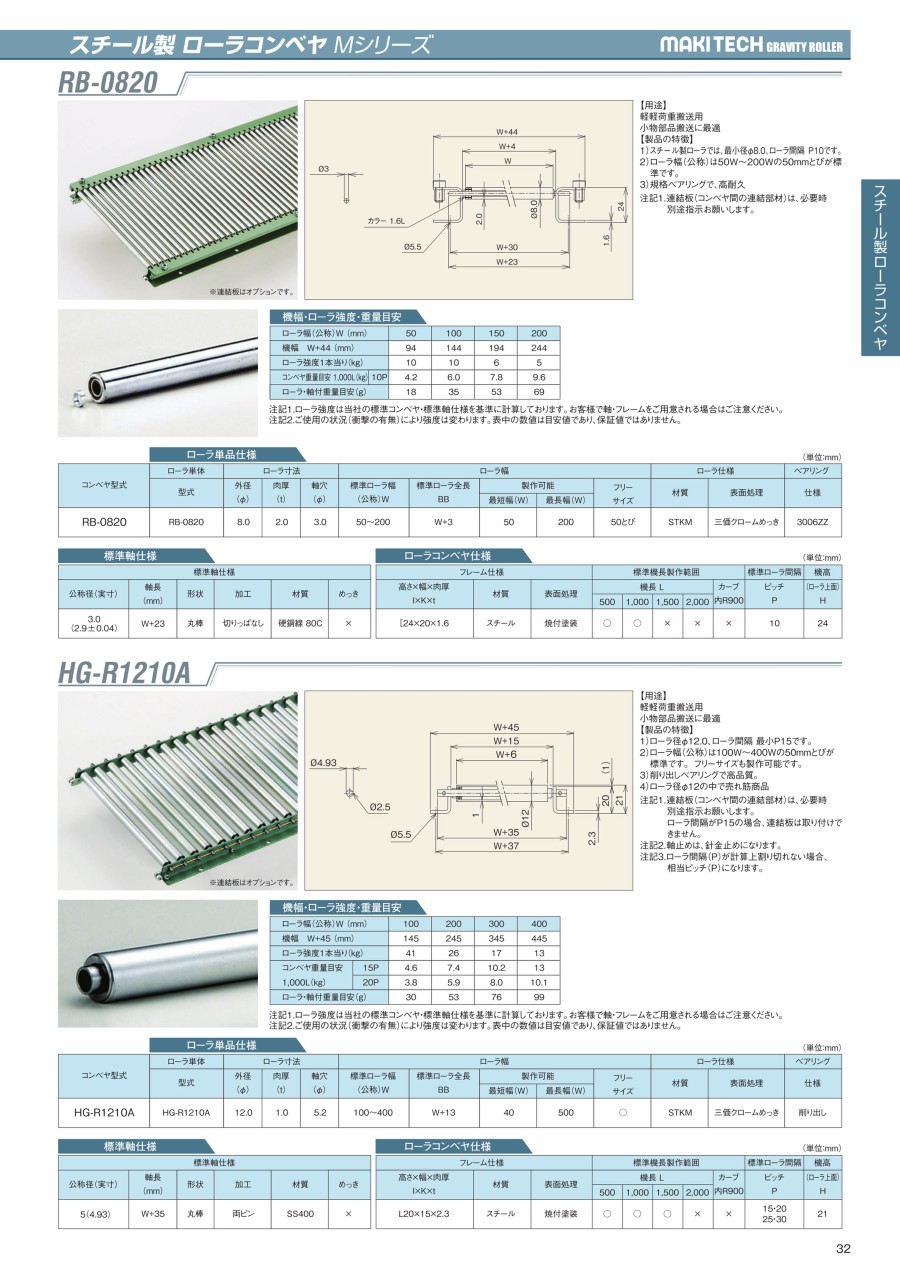

外形図
製品仕様
連結金具はオプションです。
- ※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。ローラ間隔がP15の場合、連結板は取り付けできません。
- ※ 軸止めは、針金止めになります。
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称）W（mm） | 100 | 200 | 300 | 400 | |
|---|---|---|---|---|---|
| 機幅 W+45（mm） | 145 | 245 | 345 | 445 | |
| ローラ強度1本当り（kg） | 41 | 26 | 17 | 13 | |
| コンベヤ重量目安1,000L（kg） | 15P | 4.6 | 7.4 | 10.2 | 13 |
| 20P | 3.8 | 5.9 | 8.0 | 10.1 | |
| ローラ・軸付重量目安（g） | 30 | 53 | 76 | 99 | |
- ※ ローラ強度は標準コンベヤ、標準軸仕様を基準に計算しております。お客様で軸、フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
ローラ単品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | |||
|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | |
| HG-R1210A | HG-R1210A | 12.0 | 1.0 | 5.2 | 100～400 | W+13 |
| コンベヤ型番 | ローラ幅 | ローラ仕様 | ベアリング | |||
|---|---|---|---|---|---|---|
| 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||
| HG-R1210A | 40 | 500 | ○ | STKM | 三価クロームめっき | 削り出し |
ローラコンベヤ仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 500 | 1,000 | 1,500 | 2,000 | 内R900 | ||||
| L20×15×2.3 | スチール | 焼付塗装 | ○ | ○ | ○ | × | × | 15・20・25・30 | 21 |
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
標準軸仕様
| 軸軽（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 5（4.93） | W+35 | 丸棒 | 両ピン | SS400 | × |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 6日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
削り出しベアリング採用で静音のグラビティタイプスチール製ローラコンベヤ。
【特長】
・ローラ径φ12.0（直径12.0mm）、ローラ間隔最小P15。
・ローラ幅（公称）は100～400Wの50mmとびが標準。
・削り出しベアリングで高品質。
・ローラ径φ12の中で売れ筋商品。
・搬送長さ500～1,500まで10mm単位、ローラ幅100～400まで1mm単位で指定可能。
【用途】
・軽軽荷重搬送用。
・小物部品搬送に最適。
コンベヤの設計・選定でお困りの方はこちら。
