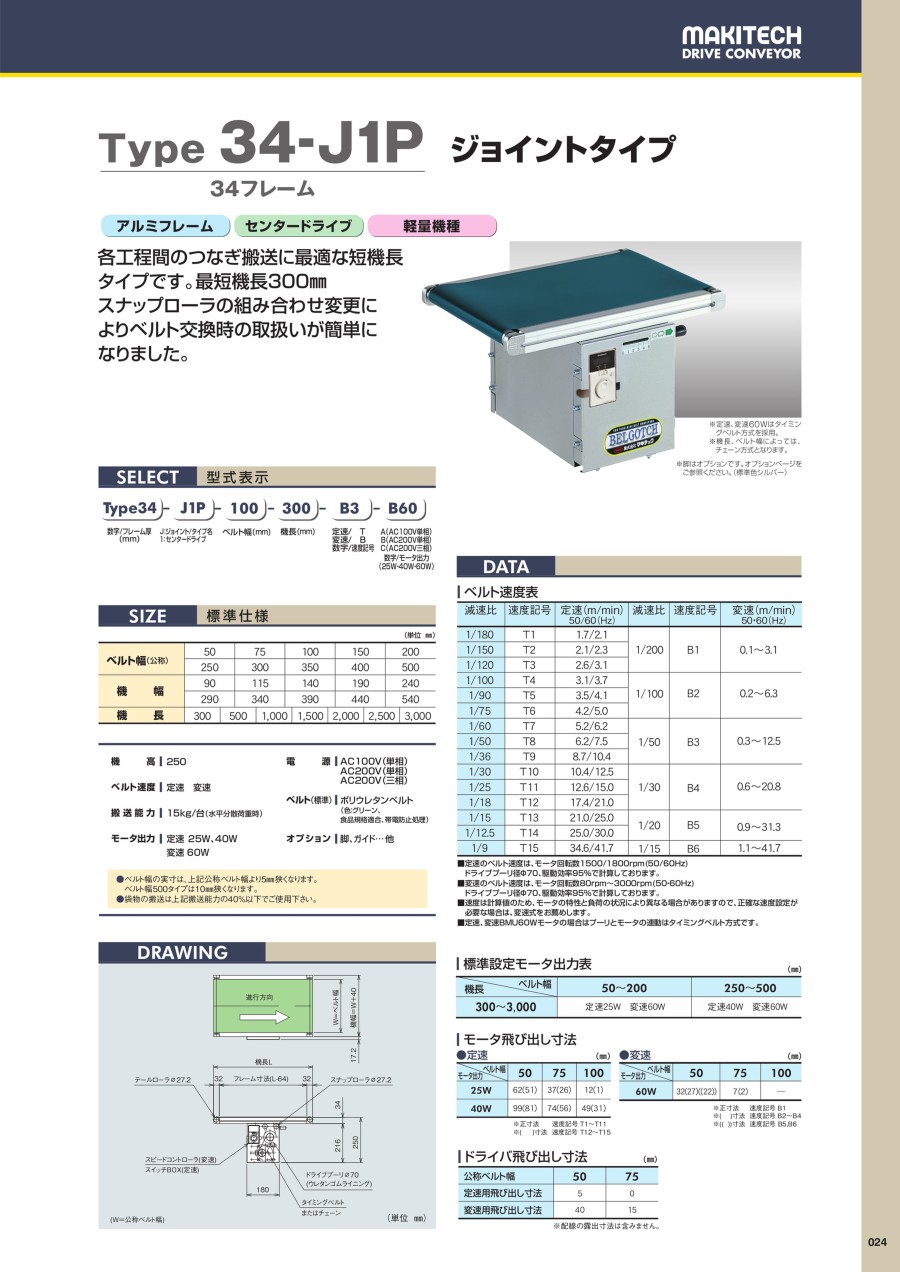

ベルゴッチTYPE34 ジョイントモデル
- 通常単価(税別)
- -
- 税込単価
- -
各工程間のつなぎ搬送に最適な短機長モデルです。最短機長300mm 【単価：91...
詳細情報を確認する- 駆動種類
- センタードライブ
- テールローラ径D（テール乗移り部R） (mm)
- 27.2
- ベルト材質
- ポリウレタン
- 逆転スイッチオプション
- なし
ご注意
- ブラシレス変速モータHタイプがBタイプに変更となりました。詳細はメーカーカタログ011、012ページをご確認下さい。
未確定：候補が63型番あります。
商品仕様
外形図
単位：mm
W=公称ベルト幅
製品仕様
※定速、変速60Wはタイミングベルト方式を採用。
※機長、ベルト幅によっては、チェーン方式となります。
単位：mm
| ベルト幅（公称） | 50 | 75 | 100 | 150 | 200 | 250 | 300 | 350 | 400 | 500 |
|---|---|---|---|---|---|---|---|---|---|---|
| 機幅 | 90 | 115 | 140 | 190 | 240 | 290 | 340 | 390 | 440 | 540 |
機高：250
ベルト速度：定速 変速
搬送能力：15kg/台（水平分散荷重時）
定格出力：定速25W、40W
変速60W
ベルト速度：定速 変速
搬送能力：15kg/台（水平分散荷重時）
定格出力：定速25W、40W
変速60W
電源：AC100V（単相）
AC200V（単相）
AC200V（三相）
ベルト（標準）ポリウレタンベルト（色：グリーン、食品規格適合、帯電防止処理）
オプション：脚、ガイド・・・他
AC200V（単相）
AC200V（三相）
ベルト（標準）ポリウレタンベルト（色：グリーン、食品規格適合、帯電防止処理）
オプション：脚、ガイド・・・他
●ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。
ベルト幅500タイプは10mm狭くなります。
ベルト速度表
| 減速比 | 速度記号 | 定速（m/min） 50/60（Hz） | 減速比 | 速度記号 | 変速（m/min） 50・60（Hz） |
|---|---|---|---|---|---|
| 1/180 | T1 | 1.7/2.1 | 1/200 | B1 | 0.1～3.1 |
| 1/150 | T2 | 2.1/2.3 | |||
| 1/120 | T3 | 2.6/3.1 | |||
| 1/100 | T4 | 3.1/3.7 | 1/100 | B2 | 0.2～6.3 |
| 1/90 | T5 | 3.5/4.1 | |||
| 1/75 | T6 | 4.2/5.0 | |||
| 1/60 | T7 | 5.2/6.2 | 1/50 | B3 | 0.3～12.5 |
| 1/50 | T8 | 6.2/7.5 | |||
| 1/36 | T9 | 8.7/10.4 | |||
| 1/30 | T10 | 10.4/12.5 | 1/30 | B4 | 0.6～20.8 |
| 1/25 | T11 | 12.6/15.0 | |||
| 1/18 | T12 | 17.4/21.0 | |||
| 1/15 | T13 | 21.0/25.0 | 1/20 | B5 | 0.9～31.3 |
| 1/12.5 | T14 | 25.0/30.0 | |||
| 1/9 | T15 | 34.6/41.7 | 1/15 | B6 | 1.1～41.7 |
■定速のベルト速度は、モータ回転数1,500/1,800rpm（50/60Hz）ドライブプーリ径φ70、駆動効率95%で計算しております。
■変速のベルト速度は、モータ回転数80rpm～3,000rpm（50・60Hz）ドライブプーリ径φ70、駆動効率95%で計算しております。
■正確な速度選定が必要な場合は、変速式をお薦めします。
■定速、変速BMU60Wモータの場合はプーリとモータの連動はタイミングベルト方式です。
標準設定モータ出力表
単位：mm
| 機長 | ベルト幅 | |
|---|---|---|
| 50～200 | 250～500 | |
| 300～3,000 | 定速25W 変速60W | 定速40W 変速60W |
モータ飛び出し寸法
単位：mm
●定速
※正寸法：速度記号T1～T11
※( )寸法：速度記号T12～T15
| モータ出力 | ベルト幅 | ||
|---|---|---|---|
| 50 | 75 | 100 | |
| 25W | 63（52） | 38（27） | 13（2） |
| 40W | 100（82） | 75（57） | 50（32） |
※( )寸法：速度記号T12～T15
●変速
※正寸法：速度記号B1
※( )寸法：速度記号B2～B4
※(( ))寸法：速度記号B5,B6
| モータ出力 | ベルト幅 | |
|---|---|---|
| 50 | 75 | |
| 60W | 37（32）((27)) | 12（7）((1)) |
※( )寸法：速度記号B2～B4
※(( ))寸法：速度記号B5,B6
コントローラ飛び出し寸法
単位：mm
| 公称ベルト幅 | 50 | 75 |
|---|---|---|
| 定速用飛び出し寸法 | 5 | 0 |
| 変速用飛び出し寸法 | 40 | 15 |
※配線の露出寸法は含みません。
商品特長詳細
●アルミフレーム
●センタードライブ
●軽量機種
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 17日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 9日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
- ( - ) | 12日目 |
詳細情報
基本情報
各工程間のつなぎ搬送に最適な短機長モデルです。最短機長300mm 【単価：91,840円～】
ご注意
- ブラシレス変速モータHタイプがBタイプに変更となりました。詳細はメーカーカタログ011、012ページをご確認下さい。
