スチール製 ローラコンベヤ Mシリーズ R-4814P 外径48.6×幅100～1000mm
- 通常単価(税別)
- -
- 税込単価
- -
【特長】・ローラ径φ48.6、ローラ間隔最小P50です。・ローラ幅（公称）は1...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- ※ 連結金具はオプションです。
- ※ 連結板（コンベヤ間の連結部材）は、必要時別途指示お願いします。
ローラー
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1,000 | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | 675 | 775 | 875 | 975 | 1,075 | |
| ローラ強度1本当り（kg） | 175 | 168 | 147 | 109 | 87 | 72 | 62 | 54 | 48 | 43 | |
| コンベヤ重量目安 3,000L（kg） | 75P | 30.1 | 39.0 | 47.8 | 56.7 | 65.5 | 73.3 | 82.2 | 91.3 | 100.3 | 109.4 |
| 100P | 26.7 | 33.4 | 40.1 | 46.9 | 53.6 | 59.3 | 66.2 | 73.1 | 80.0 | 87.0 | |
| ローラ・軸付重量目安（g） | 347 | 558 | 767 | 978 | 1,188 | 1,399 | 1,607 | 1,820 | 2,029 | 2,242 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算しております。お客様で軸・フレームをご用意される場合はご注意ください。
- ※ ご使用の状況（衝撃の有無）により強度は変わります。表中の数値は目安値であり、保証値ではありません。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| R-4814P | R-4814P | 48.6 | 1.6 | 12.2 | 100～1,000 | W+13 | 100 | 1,000 | 50とび | STKM | 溶融亜鉛めっき | プレス |
製品仕様
| フレーム仕様 | 標準機長製作範囲 | 標準ローラ間隔 | 機高 | ||||||
|---|---|---|---|---|---|---|---|---|---|
| 高さ×幅×肉厚 | 材質 | 表面処理 | 機長L | カーブ | ピッチ P | （ローラ上面） H | |||
| I×K×t | 1,000 | 1,500 | 2,000 | 3,000 | 内R900 | ||||
| ［90×30×2.3 | スチール | 焼付塗装 | ○ | ○ | ○ | ○ | ○ | 50・75・100・150 | 95.8 |
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
製品仕様
| 軸径（φ）×肉厚（t） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | めっき |
|---|---|---|---|---|---|
| 12（11.8）×1.0 | W+40 | パイプ | 丸・半月／ヨコピン穴 | STKM11A | × |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
【特長】
・ローラ径φ48.6、ローラ間隔最小P50です。
・ローラ幅（公称）は100W～1,000Wの50mmとびが標準です。
・プレスベアリング、安価タイプです。
・90型フレーム標準タイプです。
【用途】
・中荷重搬送用。

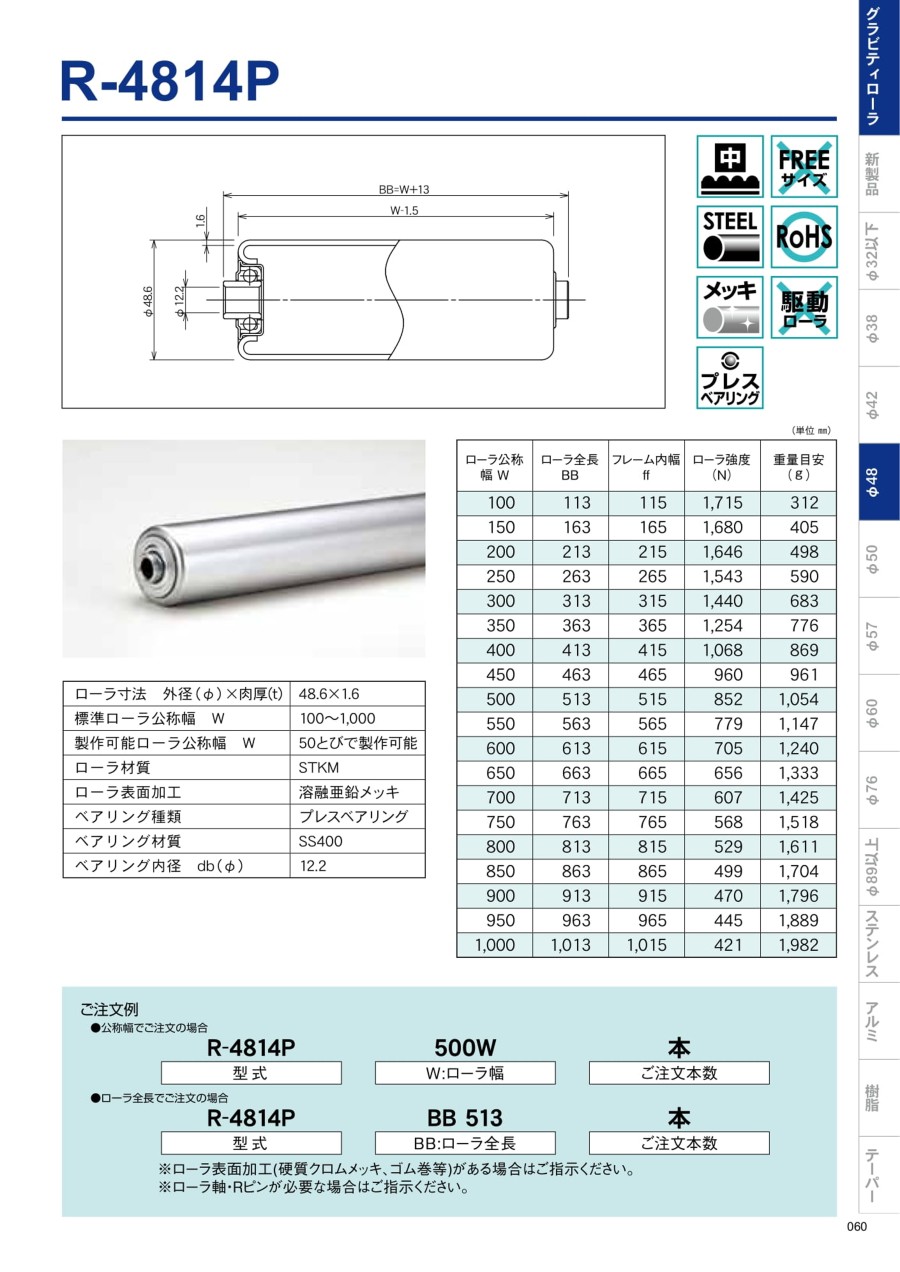

カタログ
商品担当おすすめ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
