ヘルールガスケットB型
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 198円～29,218円
- 税込単価
- 218円～32,140円
【特長】・液体の浸透が極めて少なく、ガスケットへの着香が著しく減少します・HA...
詳細情報を確認する- 種類
- ガスケット
- ガスケット種類
- ヘルールガスケットB形
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ガスケット材質：カルレッツのみ食品衛生法･添加物等の規格基準(昭和34年厚生省告示第370号) に適合しております。
未確定：候補が110型番あります。
商品情報

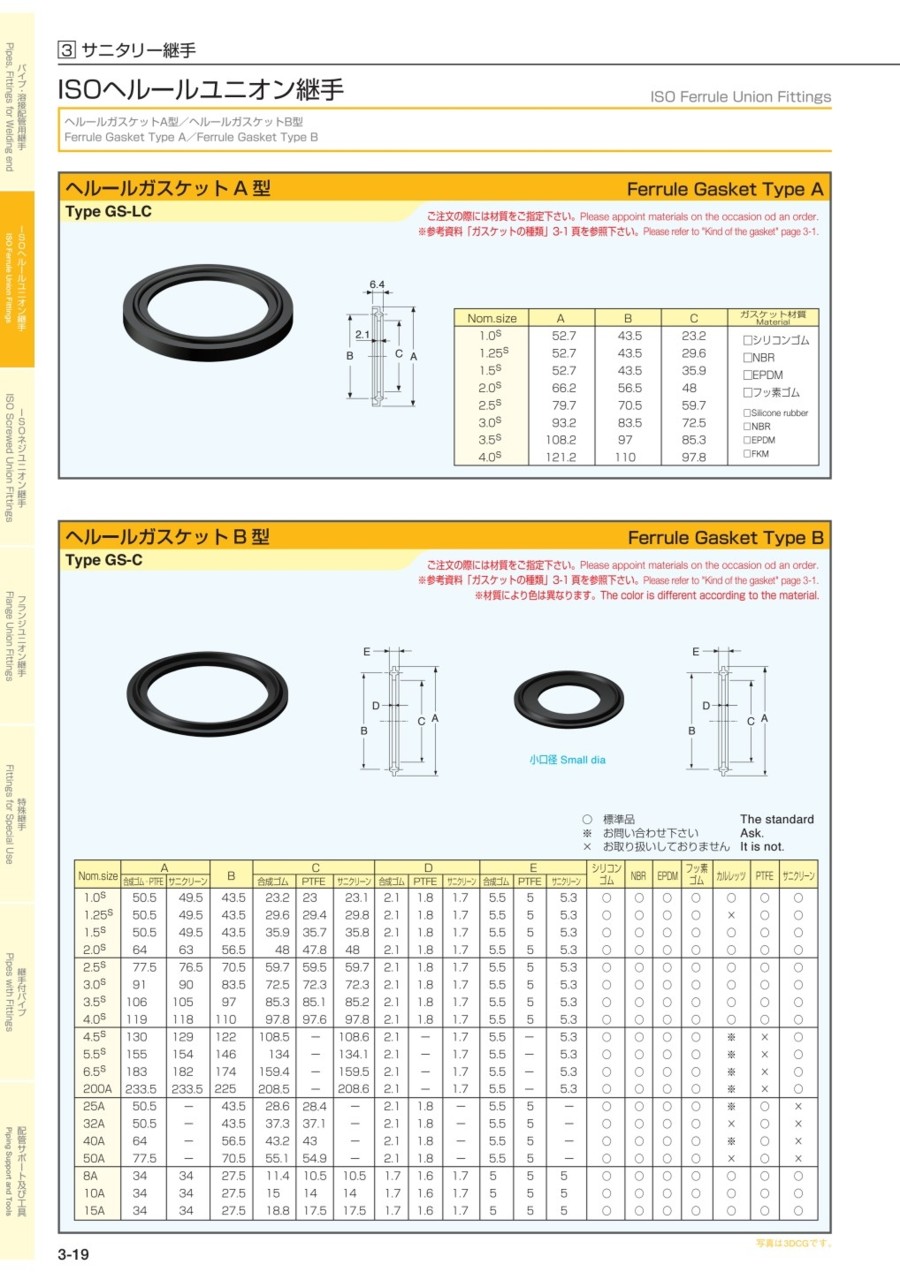

外形図
小口径
規格表
| Nom.size | A | B | C | D | E | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 合成ゴム・PTFE | サニクリーン | 合成 ゴム | PTFE | サニクリーン | 合成 ゴム | PTFE | サニクリーン | 合成 ゴム | PTFE | サニクリーン | ||
| 1.0S | 50.5 | 49.5 | 43.5 | 23.2 | 23 | 23.1 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 1.25S | 50.5 | 49.5 | 43.5 | 29.6 | 29.4 | 29.8 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 1.5S | 50.5 | 49.5 | 43.5 | 35.9 | 35.7 | 35.8 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 2.0S | 64 | 63 | 56.5 | 48 | 47.8 | 48 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 2.5S | 77.5 | 76.5 | 70.5 | 59.7 | 59.5 | 59.7 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 3.0S | 91 | 90 | 83.5 | 72.5 | 72.3 | 72.3 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 3.5S | 106 | 105 | 97 | 85.3 | 85.1 | 85.2 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 4.0S | 119 | 118 | 110 | 97.8 | 97.6 | 97.8 | 2.1 | 1.8 | 1.7 | 5.5 | 5 | 5.3 |
| 4.5S | 130 | 129 | 122 | 108.5 | - | 108.6 | 2.1 | - | 1.7 | 5.5 | - | 5.3 |
| 5.5S | 155 | 154 | 146 | 134 | - | 134.1 | 2.1 | - | 1.7 | 5.5 | - | 5.3 |
| 6.5S | 183 | 182 | 174 | 159.4 | - | 159.5 | 2.1 | - | 1.7 | 5.5 | - | 5.3 |
| 200A | 233.5 | 233.5 | 225 | 208.5 | - | 208.6 | 2.1 | - | 1.7 | 5.5 | - | 5.3 |
| 25A | 50.5 | - | 43.5 | 28.6 | 28.4 | - | 2.1 | 1.8 | - | 5.5 | 5 | - |
| 32A | 50.5 | - | 43.5 | 37.3 | 37.1 | - | 2.1 | 1.8 | - | 5.5 | 5 | - |
| 40A | 64 | - | 56.5 | 43.2 | 43 | - | 2.1 | 1.8 | - | 5.5 | 5 | - |
| 50A | 77.5 | - | 70.5 | 55.1 | 54.9 | - | 2.1 | 1.8 | - | 5.5 | 5 | - |
| 8A | 34 | 34 | 27.5 | 11.4 | 10.5 | 10.5 | 1.7 | 1.6 | 1.7 | 5 | 5 | 5 |
| 10A | 34 | 34 | 27.5 | 15 | 14 | 14 | 1.7 | 1.6 | 1.7 | 5 | 5 | 5 |
| 15A | 34 | 34 | 27.5 | 18.8 | 17.5 | 17.5 | 1.7 | 1.6 | 1.7 | 5 | 5 | 5 |
| Nom.size | シリコンゴム | NBR | EPDM | フッ素ゴム | カルレッツ | PTFE | サニクリーン |
|---|---|---|---|---|---|---|---|
| 1.0S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 1.25S | ○ | ○ | ○ | ○ | × | ○ | ○ |
| 1.5S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 2.0S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 2.5S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 3.0S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 3.5S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 4.0S | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 4.5S | ○ | ○ | ○ | ○ | ※ | × | ○ |
| 5.5S | ○ | ○ | ○ | ○ | ※ | × | ○ |
| 6.5S | ○ | ○ | ○ | ○ | ※ | × | ○ |
| 200A | ○ | ○ | ○ | ○ | ※ | × | ○ |
| 25A | ○ | ○ | ○ | ○ | ※ | ○ | × |
| 32A | ○ | ○ | ○ | ○ | × | ○ | × |
| 40A | ○ | ○ | ○ | ○ | ※ | ○ | × |
| 50A | ○ | ○ | ○ | ○ | × | ○ | × |
| 8A | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 10A | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
| 15A | ○ | ○ | ○ | ○ | ○ | ○ | ○ |
- ○ 標準品 / ※ お問い合せください / × お取り扱いしておりません
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
336円 ( 370円 ) | 在庫品1日目当日出荷可能 |
198円 ( 218円 ) | 在庫品1日目当日出荷可能 |
528円 ( 581円 ) | 在庫品1日目当日出荷可能 |
390円 ( 429円 ) | 在庫品1日目当日出荷可能 |
585円 ( 644円 ) | 在庫品1日目当日出荷可能 |
689円 ( 758円 ) | 在庫品1日目当日出荷可能 |
969円 ( 1,066円 ) | 在庫品1日目当日出荷可能 |
1,098円 ( 1,208円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 在庫品1日目当日出荷可能 |
2,014円 ( 2,215円 ) | 在庫品1日目当日出荷可能 |
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
417円 ( 459円 ) | 在庫品1日目当日出荷可能 |
583円 ( 641円 ) | 在庫品1日目当日出荷可能 |
387円 ( 426円 ) | 8日目 |
423円 ( 465円 ) | 8日目 |
637円 ( 701円 ) | 8日目 |
793円 ( 872円 ) | 8日目 |
3,187円 ( 3,506円 ) | 在庫品1日目当日出荷可能 |
1,520円 ( 1,672円 ) | 在庫品1日目当日出荷可能 |
998円 ( 1,098円 ) | 在庫品1日目当日出荷可能 |
2,009円 ( 2,210円 ) | 8日目 |
1,197円 ( 1,317円 ) | 在庫品1日目当日出荷可能 |
2,083円 ( 2,291円 ) | 在庫品1日目当日出荷可能 |
1,797円 ( 1,977円 ) | 在庫品1日目当日出荷可能 |
3,917円 ( 4,309円 ) | 在庫品1日目当日出荷可能 |
2,697円 ( 2,967円 ) | 在庫品1日目当日出荷可能 |
5,315円 ( 5,847円 ) | 在庫品1日目当日出荷可能 |
8,087円 ( 8,896円 ) | 8日目 |
9,691円 ( 10,660円 ) | 在庫品1日目当日出荷可能 |
1,369円 ( 1,506円 ) | 在庫品1日目当日出荷可能 |
1,369円 ( 1,506円 ) | 在庫品1日目当日出荷可能 |
1,369円 ( 1,506円 ) | 在庫品1日目当日出荷可能 |
1,924円 ( 2,116円 ) | 8日目 |
2,050円 ( 2,255円 ) | 8日目 |
2,587円 ( 2,846円 ) | 8日目 |
3,008円 ( 3,309円 ) | 8日目 |
11,954円 ( 13,149円 ) | 在庫品1日目当日出荷可能 |
11,385円 ( 12,524円 ) | 在庫品1日目当日出荷可能 |
10,246円 ( 11,271円 ) | 在庫品1日目当日出荷可能 |
13,397円 ( 14,737円 ) | 在庫品1日目当日出荷可能 |
18,419円 ( 20,261円 ) | 在庫品1日目当日出荷可能 |
21,979円 ( 24,177円 ) | 8日目 |
27,888円 ( 30,677円 ) | 8日目 |
29,218円 ( 32,140円 ) | 8日目 |
8,308円 ( 9,139円 ) | 8日目 |
8,135円 ( 8,949円 ) | 8日目 |
6,318円 ( 6,950円 ) | 8日目 |
464円 ( 510円 ) | 在庫品1日目当日出荷可能 |
348円 ( 383円 ) | 在庫品1日目当日出荷可能 |
528円 ( 581円 ) | 8日目 |
662円 ( 728円 ) | 在庫品1日目当日出荷可能 |
793円 ( 872円 ) | 在庫品1日目当日出荷可能 |
921円 ( 1,013円 ) | 在庫品1日目当日出荷可能 |
969円 ( 1,066円 ) | 8日目 |
770円 ( 847円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
1,752円 ( 1,927円 ) | 8日目 |
2,199円 ( 2,419円 ) | 8日目 |
417円 ( 459円 ) | 8日目 |
詳細情報
基本情報
【特長】
・液体の浸透が極めて少なく、ガスケットへの着香が著しく減少します
・HACCP導入の際に最適です
・材料からの抽出物が極めて少なく、ウルトラクリーンプロセスにも最適です
・高温においてもゴムの特性を保ちます
・蒸気ラインにおいても十分なシールが可能です（使用温度145℃以下）
・高温でのシール性に優れており、アセプティックライン・無菌システムにも使用できます
・従来のゴムでは、使用が難しかったほとんどの薬液に対し使用可能です
・次の様な薬液に対しても問題なく使用できます
・ex.水酸化ナトリウム、次亜塩素酸ナトリウム、過酸化水素水、過酢酸、硝酸等々
・材質PTFEは白色となります
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- ガスケット材質：カルレッツのみ食品衛生法･添加物等の規格基準(昭和34年厚生省告示第370号) に適合しております。
