精密機器用十字穴付き皿小ねじ（微細ねじ） SNZFS/SNZF-TBZ【1～50個入り】

Name: 精密機器用十字穴付き皿小ねじ（微細ねじ） SNZFS/SNZF-TBZ【1～50個入り】
Brand: 鍋屋バイテック
SKU: 221000348325
Rating: 4.7 (7 reviews)

カタログ |

数量スライド割引
一部当日出荷可能

4.7

平均満足度4.7

この商品のレビューをみる（7件）

通常単価(税別): 323円～1,262円

税込単価: 355円～1,388円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

精密機器用なべ小ねじ（微細ねじ） SNZ

4.8

通常価格(税別)： 328円 (税込価格：361円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

鍋屋バイテック

精密機器用なべ小ねじ（微細ねじ） SNZS

4.9

通常価格(税別)： 329円 (税込価格：362円)

通常出荷日：在庫品1日目

小形の精密機器に適した十字穴付きの皿小ねじ（微細ねじ）。【特長】・M1.4～M...

詳細情報を確認する

詳細形状
皿
取付穴形状
十字穴
基本形状
標準（丸）
ねじ山種類
メートル並目

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が98型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

SNZF-TBZの外観

SNZFSの外観

SNZF-TBZ/SNZFSの寸法図

規格表

（単位：mm）

SNZF-TBZ スティール製・黒色三価クロメート処理	SNZFS ステンレス製	共通寸法
品番	品番	M （並目）	ピッチ	L							D₁	L₁
SNZF-M1.4-TBZ	SNZFS-M1.4	M1.4	0.3	2	3	4	5	6	8	-	2	0.45
	SNZFS-M1.6	M1.6	0.35	-	3	-	-	6	-	-	2.3	0.5
SNZF-M1.7-TBZ	SNZFS-M1.7	M1.7	0.35	2	3	4	5	6	8	10	2.5	0.5
SNZF-M2-TBZ	SNZFS-M2	M2	0.4	2	3	4	5	6	8	10	3	0.6
SNZF-M2.6-TBZ	SNZFS-M2.6	M2.6	0.45	-	3	4	5	6	8	-	4	0.8

・SNZFS-M1.7、SNZFS-M2、L寸2ｍｍはありません。

材質・仕上げ

	SNZF-TBZ	SNZFS
本体	SWCH16A 黒色三価クロメート処理	SUSXM7（SUS304相当）

注意・禁止事項

記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
商品情報の制作には正確を期していますが、誤記・脱字による損害については責任を負いかねます。

型番リスト

表示件数

型番

ねじの呼び(M)	長さL(mm)	材質	表面処理	販売単位	材質詳細	RoHS?	最小発注数量

1.4	2	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.4	2	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.4	3	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.4	3	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.4	4	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.4	4	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.4	5	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.4	5	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.4	6	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.4	6	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.4	8	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.4	8	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	2	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	2	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	3	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	3	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	4	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	4	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	5	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	5	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	6	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	6	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	8	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	8	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.7	10	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
1.7	10	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	2	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	2	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	3	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	3	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	4	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	4	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	5	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	5	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	6	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	6	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	8	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	8	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2	10	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2	10	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2.6	3	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2.6	3	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2.6	4	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2.6	4	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2.6	5	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2.6	5	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2.6	6	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2.6	6	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
2.6	8	[スチール] スチール	[三価クロメート] 三価クロメート	箱・パック	SWCH16A	10	1パック 50個入り
2.6	8	[スチール] スチール	[三価クロメート] 三価クロメート	バラ(1個から購入可能)	SWCH16A	10	1個
1.4	2	[ステンレス] SUSXM7	なし	箱・パック	SUSXM7（SUS304相当）	10	1パック 50個入り
1.4	2	[ステンレス] SUSXM7	なし	バラ(1個から購入可能)	SUSXM7（SUS304相当）	10	1個
1.4	3	[ステンレス] SUSXM7	なし	箱・パック	SUSXM7（SUS304相当）	10	1パック 50個入り
1.4	3	[ステンレス] SUSXM7	なし	バラ(1個から購入可能)	SUSXM7（SUS304相当）	10	1個
1.4	4	[ステンレス] SUSXM7	なし	箱・パック	SUSXM7（SUS304相当）	10	1パック 50個入り
1.4	4	[ステンレス] SUSXM7	なし	バラ(1個から購入可能)	SUSXM7（SUS304相当）	10	1個
1.4	5	[ステンレス] SUSXM7	なし	箱・パック	SUSXM7（SUS304相当）	10	1パック 50個入り
1.4	5	[ステンレス] SUSXM7	なし	バラ(1個から購入可能)	SUSXM7（SUS304相当）	10	1個
1.4	6	[ステンレス] SUSXM7	なし	箱・パック	SUSXM7（SUS304相当）	10	1パック 50個入り
1.4	6	[ステンレス] SUSXM7	なし	バラ(1個から購入可能)	SUSXM7（SUS304相当）	10	1個

通常単価(税別) (税込単価)	通常出荷日

728円 ( 801円 )	3日目
329円 ( 362円 )	在庫品1日目当日出荷可能
728円 ( 801円 )	3日目
329円 ( 362円 )	3日目
728円 ( 801円 )	3日目
329円 ( 362円 )	3日目
728円 ( 801円 )	3日目
329円 ( 362円 )	3日目
728円 ( 801円 )	3日目
329円 ( 362円 )	3日目
728円 ( 801円 )	3日目
329円 ( 362円 )	3日目
800円 ( 880円 )	3日目
331円 ( 364円 )	3日目
800円 ( 880円 )	3日目
331円 ( 364円 )	3日目
733円 ( 806円 )	3日目
331円 ( 364円 )	3日目
800円 ( 880円 )	3日目
331円 ( 364円 )	3日目
733円 ( 806円 )	3日目
328円 ( 361円 )	3日目
733円 ( 806円 )	3日目
328円 ( 361円 )	3日目
800円 ( 880円 )	3日目
328円 ( 361円 )	3日目
800円 ( 880円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	3日目
680円 ( 748円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	3日目
800円 ( 880円 )	在庫品1日目当日出荷可能
328円 ( 361円 )	3日目
800円 ( 880円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	在庫品1日目当日出荷可能
800円 ( 880円 )	在庫品1日目当日出荷可能
331円 ( 364円 )	3日目
800円 ( 880円 )	3日目
331円 ( 364円 )	3日目
800円 ( 880円 )	3日目
331円 ( 364円 )	3日目
795円 ( 875円 )	3日目
330円 ( 363円 )	3日目
869円 ( 956円 )	3日目
333円 ( 366円 )	3日目
869円 ( 956円 )	在庫品1日目当日出荷可能
333円 ( 366円 )	3日目
869円 ( 956円 )	3日目
333円 ( 366円 )	3日目
869円 ( 956円 )	3日目
330円 ( 363円 )	3日目
728円 ( 801円 )	在庫品1日目当日出荷可能
329円 ( 362円 )	3日目
657円 ( 723円 )	在庫品1日目当日出荷可能
323円 ( 355円 )	3日目
1,133円 ( 1,246円 )	在庫品1日目当日出荷可能
336円 ( 370円 )	3日目
657円 ( 723円 )	3日目
323円 ( 355円 )	3日目
657円 ( 723円 )	3日目
323円 ( 355円 )	3日目

基本情報

基本情報

小形の精密機器に適した十字穴付きの皿小ねじ（微細ねじ）。
【特長】
・M1.4～M2.6
・微細ねじ（0番1種）
・頭部高さが低い
【用途】
・小型精密機器、装置のコンパクト化や安全性の向上に

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

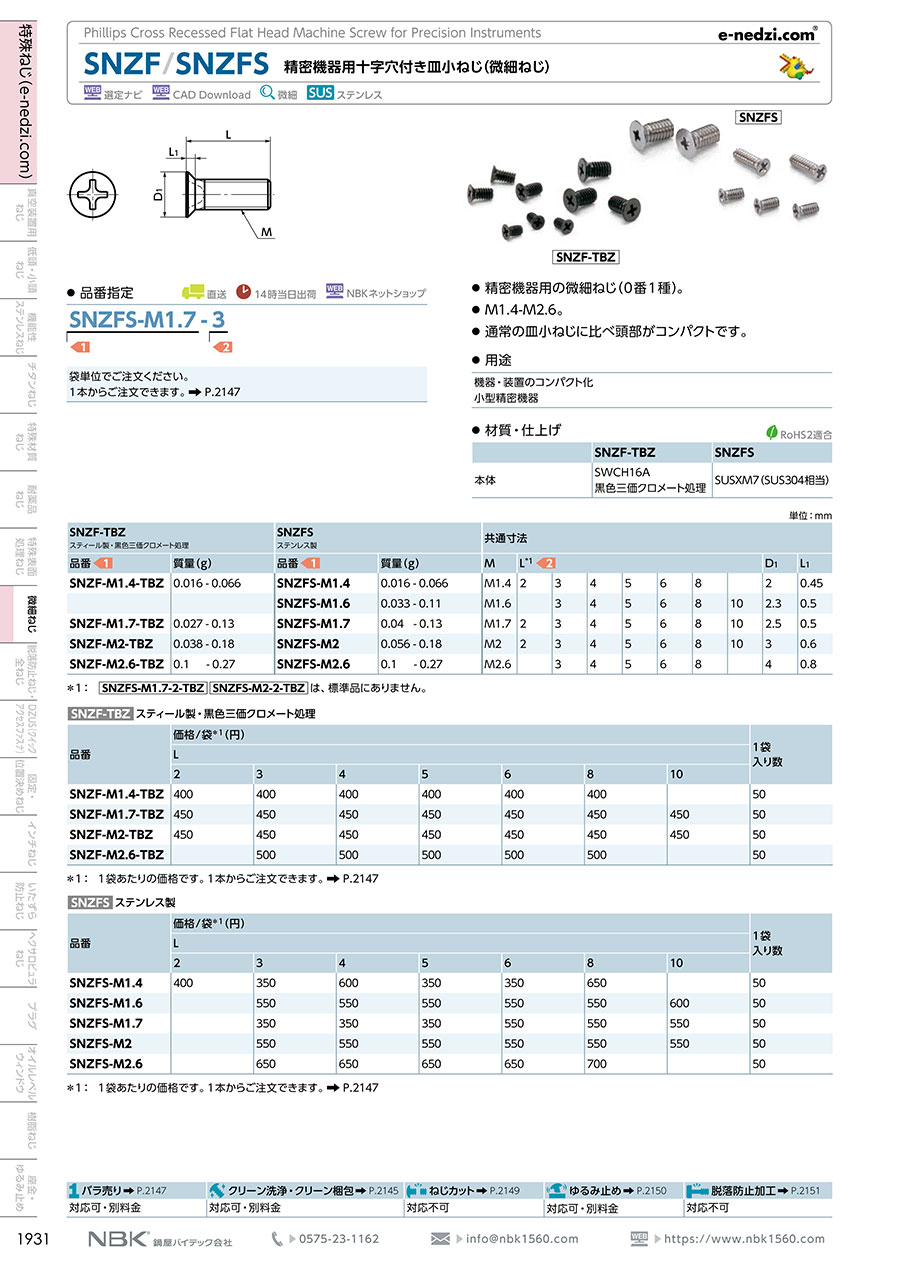

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
