精密機器用六角穴付きボルト（微細ねじ） SNSS【1～10個入り】
未確定：候補が40型番あります。
商品情報
製品仕様
SNSSの外観
SNSSの寸法図
（単位：mm）
| SNSS ステンレス製 | 共通寸法 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 品番 | 最大締め つけトルク （N・m） | M （並目） | ねじ ピッチ | L | D1 | L1 | B | 質量（g） | |||||
SNSS-M1 | 0.02 | M1 | 0.25 | 2 | 3 | 4 | 5 | ー | ー | 2 | 1 | 0.9 | 0.025-0.039 |
SNSS-M1.4 | 0.07 | M1.4 | 0.3 | 2 | 3 | 4 | 5 | ー | ー | 2.6 | 1.4 | 1.3 | 0.062-0.085 |
SNSS-M1.6 | 0.1 | M1.6 | 0.35 | ー | 3 | 4 | 5 | 6 | ー | 3 | 1.6 | 1.5 | 0.09-0.12 |
SNSS-M2 | 0.22 | M2 | 0.4 | ー | 3 | 4 | 5 | 6 | ー | 3.8 | 2 | 1.5 | 0.16-0.22 |
SNSS-M2.5 | 0.46 | M2.5 | 0.45 | ー | ー | 4 | 5 | 6 | 8 | 4.5 | 2.5 | 2 | 0.35-0.47 |
注意・禁止事項
- ※ 記載の寸法・形状その他の規格は改良のため予告なく変更することがあります。
- ※ 誤記・脱字による損害については責任を負いかねます。
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 3日目 |
739円 ( 813円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
807円 ( 888円 ) | 9日目 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
739円 ( 813円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 3日目 |
807円 ( 888円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 3日目 |
807円 ( 888円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 3日目 |
738円 ( 812円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
824円 ( 906円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
807円 ( 888円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
807円 ( 888円 ) | 在庫品1日目当日出荷可能 |
391円 ( 430円 ) | 在庫品1日目当日出荷可能 |
807円 ( 888円 ) | 在庫品1日目当日出荷可能 |
399円 ( 439円 ) | 在庫品1日目当日出荷可能 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 3日目 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 3日目 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 在庫品1日目当日出荷可能 |
655円 ( 721円 ) | 在庫品1日目当日出荷可能 |
382円 ( 420円 ) | 3日目 |
556円 ( 612円 ) | 3日目 |
362円 ( 398円 ) | 3日目 |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
368円 ( 405円 ) | 3日目 |
556円 ( 612円 ) | 3日目 |
368円 ( 405円 ) | 3日目 |
556円 ( 612円 ) | 在庫品1日目当日出荷可能 |
362円 ( 398円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小形の精密機器に適した微細ねじ。
【用途】
・機器、装置のコンパクト化。
・小型精密機器。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - こちらの商品画像は代表画像です。詳細は商品規格をご覧下さい。

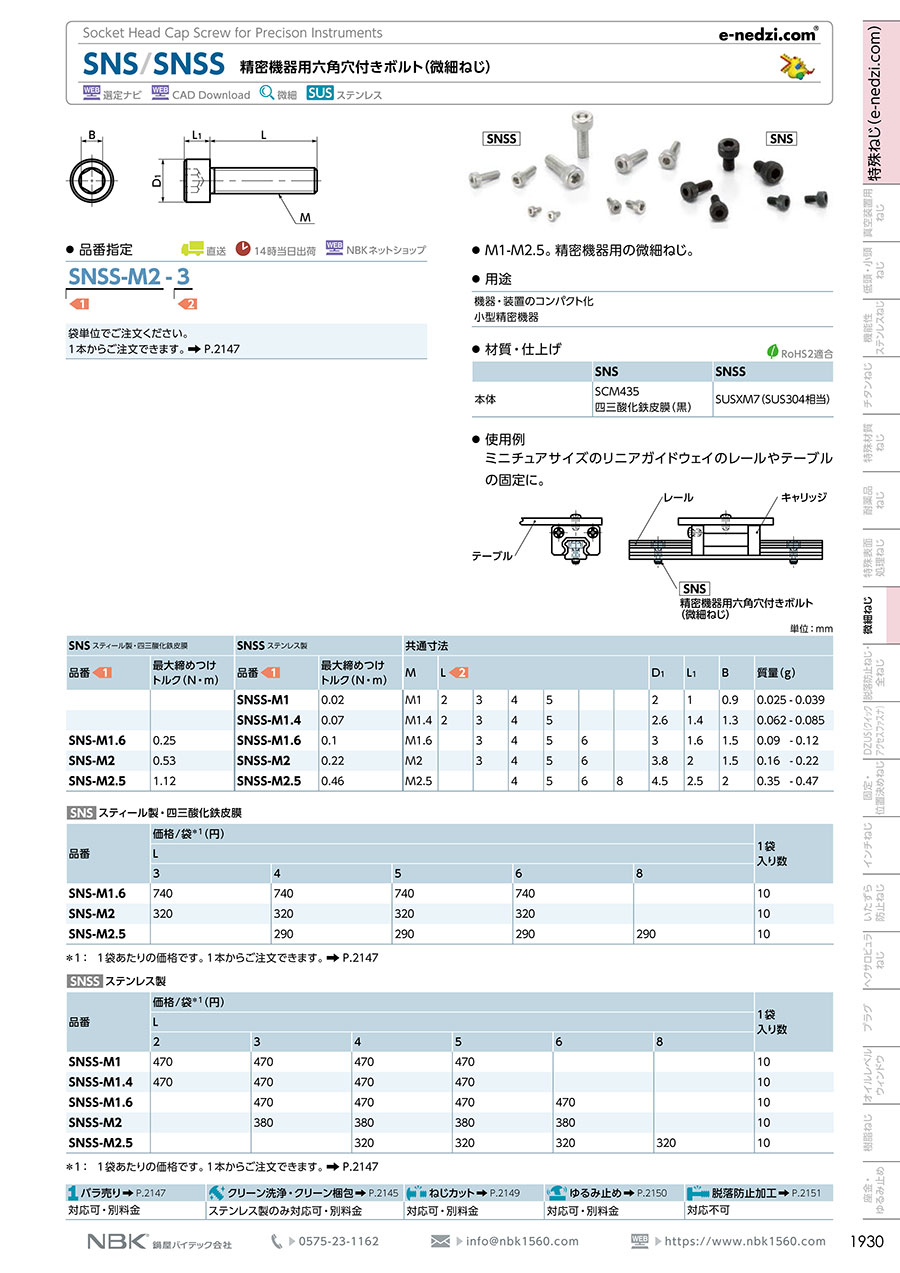

カタログ
商品担当おすすめ
精密機器用六角穴付きボルト（微細ねじ） SNSSのレビュー
精密機器に使用
5
5.02019/07/24
お客様より精密機械の部品用として、ねじ穴加工を依頼されます。加工後のねじ穴の確認用として使用しています。ねじの長さなどが...もっと読む
0人が参考にしています。
検査用として
4
4.02019/07/24
機械加工をしており、機械加工後の検査用として購入しました。加工した後は精密機械に使用しています。ねじのサイズが加工した穴...もっと読む
0人が参考にしています。
製造装置の部品の一部に
4
4.02019/07/24
製造装置の動作部分に不具合があったため、分解した際にねじを計測して交換品として同等品を選定しました。特に問題なく動作部分...もっと読む
0人が参考にしています。
