ステンレス製 ローラコンベヤ Mシリーズ RS-1912 外径19mm
- 通常単価(税別)
- -
- 税込単価
- -
Mシリーズのステンレス製コンベア用ローラです。【特長】・ローラー径φ19.0、...
詳細情報を確認する商品情報
外形図
製品仕様
- ※ 軸止めは、針金止めです。
- ※ ローラ間隔（P）が計算上割り切れない場合、相当ピッチ（P）になります。
使用イメージ
- ※ 連結金具はオプション。
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 100 | 200 | 300 | 400 | 500 | |
|---|---|---|---|---|---|---|
| 機幅 W+75（mm） | 175 | 275 | 375 | 475 | 575 | |
| ローラ強度1本当り（kg） | 44 | 35 | 23 | 17 | 14 | |
| コンベヤ重量目安 3,000L（kg） | 25P | 25.6 | 33.4 | 41.3 | 49.1 | 57.0 |
| 30P | 21.5 | 27.2 | 32.9 | 38.7 | 44.4 | |
| ローラ・軸付重量目安（g） | 102 | 155 | 208 | 261 | 314 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算している。お客さまで軸・フレームを用意する場合は注意が必要。
- ※ 使用の状況（衝撃の有無）により強度は変わる。表中の数値は目安値で、保証値ではない。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RS-1912 | RS-1912 | 19.0 | 1.2 | 6.2 | 100～500 | W+13 | 40 | 500 | ○ | SUS304 | #400研磨 | プレス |
製品仕様
| 軸径（φ） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 6（5.93） | W+35 | 丸棒 | 丸・半月／タテピン穴 | SUS304 | なし |
開発秘話
製品を直に搬送する際に、小径のローラで衛生的なコンベヤが欲しいというお客様のご要望に、清潔感のあるSUS304を採用し、ローラ表面は菌やカビの繁殖を防ぐため、傷がつきにくい滑らかな表面のステンレスでお応えをしました。
徹底的なコストダウンを追求しました。高品質で低価格を実現しご採用頂きやすい製品となっています。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
- ( - ) | 5日目 |
詳細情報
基本情報
Mシリーズのステンレス製コンベア用ローラです。
【特長】
・ローラー径φ19.0、ローラ間隔最小P25です。
・パイプ厚：1.2t、φ6（軸径6mm）。
・ローラー幅（公称）は100～500Wの50mmとびが標準です。
・プレスベアリング、安価タイプです。
・ローラ、フレームセット品用ガイド、製品搬送中での落下防止対策用です。
【用途】
・軽軽荷重搬送用、小物部品搬送に最適。

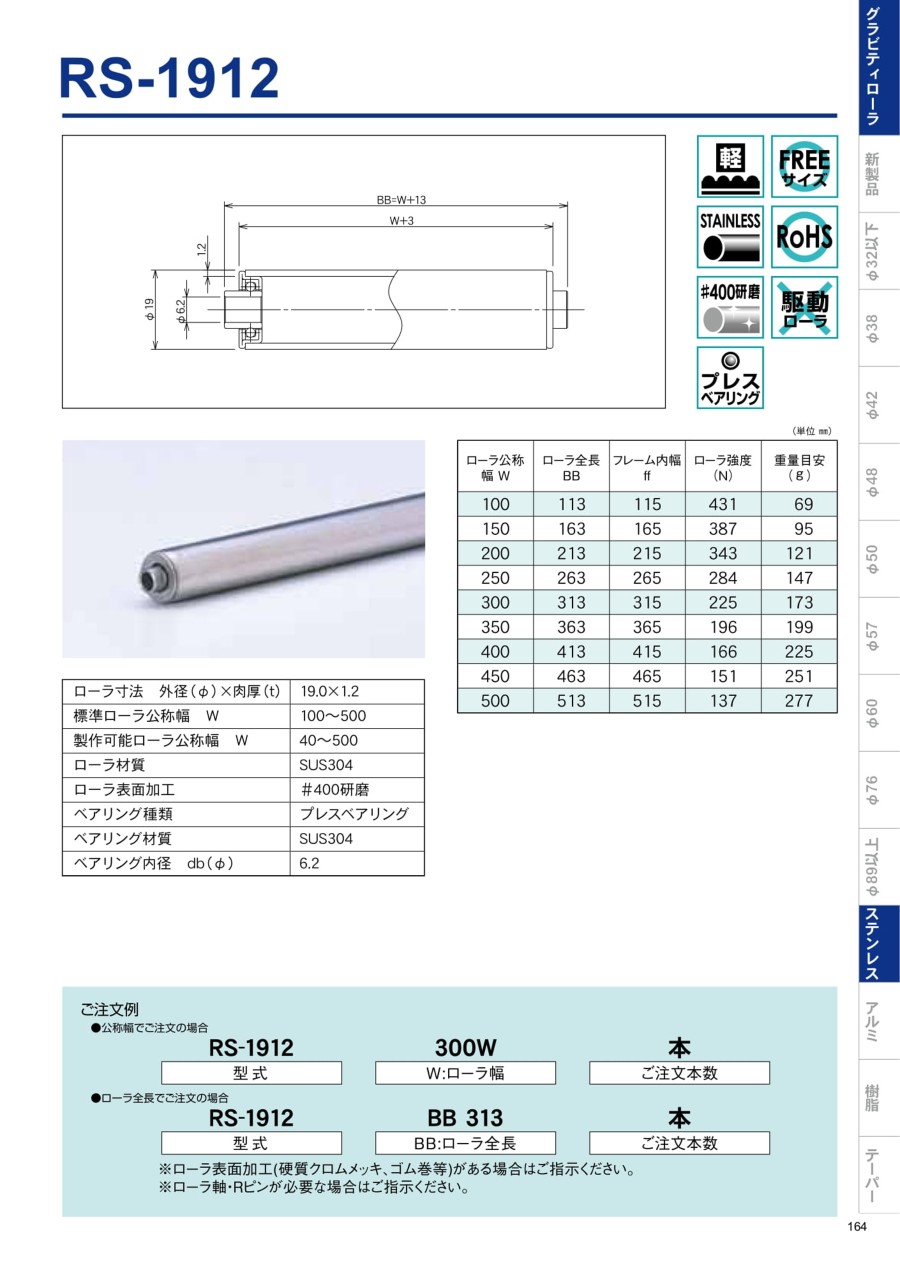

カタログ
商品担当おすすめ
マキテック
Mシリーズコンベヤ用脚（SUS-2B型スタンド） ステンレス標準タイプ
ステンレス製ローラMシリーズ（RS-1912）。ローラ、フレームセット品用脚（架台）。高さは自由に決定可能の為、便利です。
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
