ステンレス製 ローラコンベヤ Mシリーズ RS-1010 外径10mm
- 通常単価(税別)
- -
- 税込単価
- -
Mシリーズのステンレス製コンベア用ローラです。【特長】・ローラー径φ10.0、...
詳細情報を確認する未確定：候補が2型番あります。
商品情報
外形図
製品仕様
- ステンレス製ローラの外観
- ※ 連結板（コンベヤ間の連結部材）はありません。
ステンレス製ローラの使用イメージ
機幅・ローラ強度・重量目安
| ローラ幅（公称） W（mm） | 50 | 100 | 150 | 200 | |
|---|---|---|---|---|---|
| 機幅 W+23（mm） | 73 | 123 | 173 | 223 | |
| ローラ強度1本当り（kg） | 10 | 10 | 10 | 10 | |
| コンベヤ重量目安1,000L（kg） | 12.4P | 2.9 | 4.2 | 5.6 | 6.8 |
| ローラ・軸付重量目安（g） | 18 | 35 | 52 | 67 | |
- ※ ローラ強度は標準コンベヤ・標準軸仕様を基準に計算している。軸・フレームを用意する場合は注意が必要。
- ※ 使用の状況（衝撃の有無）により強度は変わる。表中の数値は目安値で、保証値ではない。
製品仕様
| コンベヤ型番 | ローラ単体 | ローラ寸法 | ローラ幅 | ローラ仕様 | ベアリング | |||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 型番 | 外径 （φ） | 肉厚 （t） | 軸穴 （φ） | 標準ローラ幅（公称） W | 標準ローラ全長 BB | 製作可能 | フリーサイズ | 材質 | 表面処理 | 仕様 | ||
| 最短幅 （W） | 最長幅 （W） | |||||||||||
| RS-1010 | RS-1010 | 10.0 | 1.0 | 5.0 | 50～200 | W+3 | 50 | 200 | 50とび | SUS304 | #400研磨 | WML5009ZZ |
製品仕様
| 軸径（φ） 公称（実寸） | 軸長 （mm） | 形状 | 加工 | 材質 | 表面処理 |
|---|---|---|---|---|---|
| 5（4.9） | W+13 | 丸棒 | 切りっぱなし | SUS304 | なし |
開発秘話
ステンレス製ベアリング入りローラーの最小径へ挑戦。
組付け完成品はアルミフレームを採用し業界最小ステンレス製。ベアリング入りローラーです。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
- ( - ) | 9日目 |
- ( - ) | 9日目 |
詳細情報
基本情報
Mシリーズのステンレス製コンベア用ローラです。
【特長】
・ローラー径φ10.0、ローラ間隔P12.4です。
・パイプ厚：1.0t、φ5（軸径5mm）。
・ローラー幅（公称）は50～200Wの50mmとびが標準です。
・規格ベアリング、高耐久です。
・アルミフレームです。
・ローラ、フレームセット品用ガイド、製品搬送中での落下防止対策用です。
・三品業界向けNG品払出コンベヤです。
【用途】
・軽軽荷重搬送用、小物部品搬送用に最適。

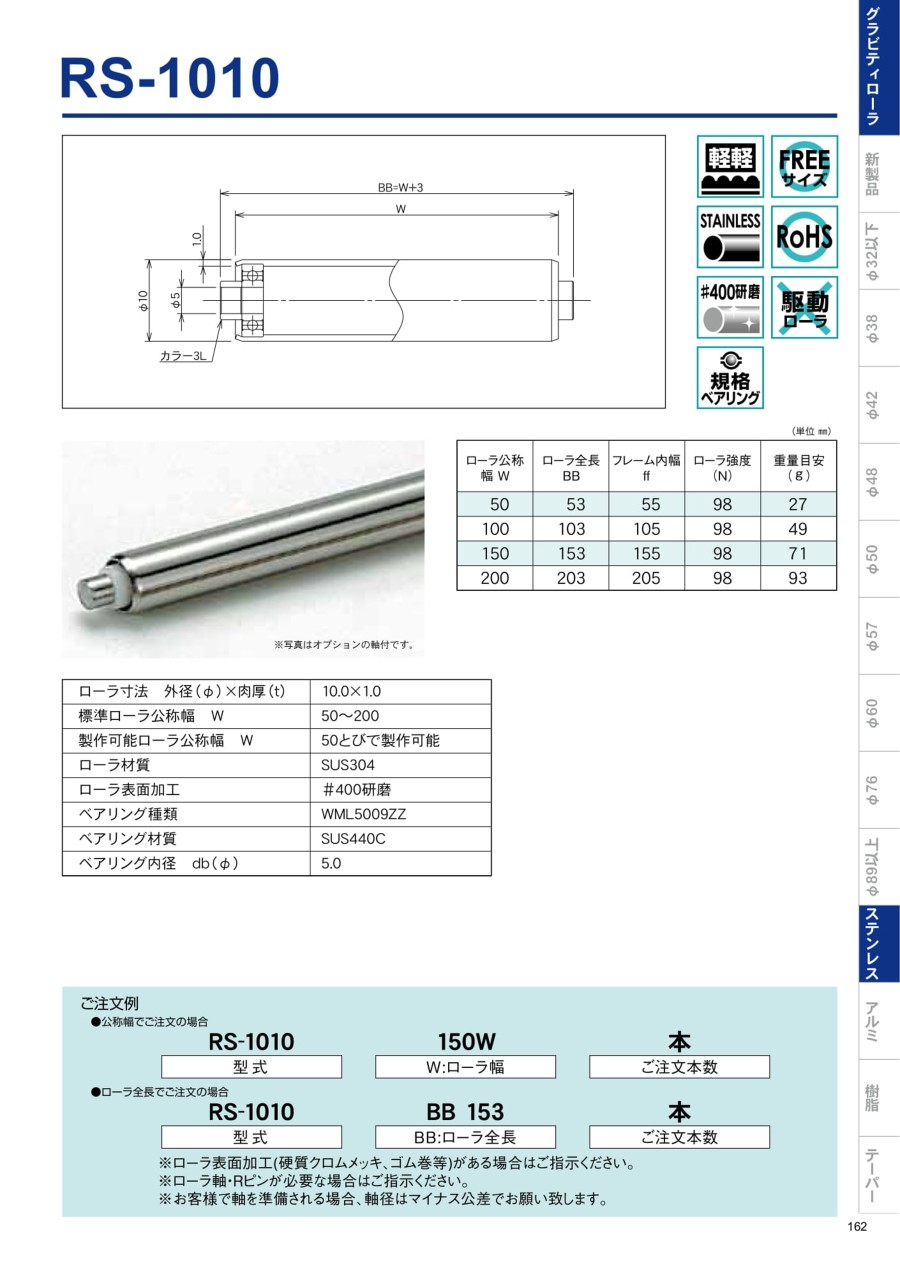

カタログ
- ローラ幅Wの寸法は公称と実寸で数ミリ程度異なる場合がございます。詳細寸法についてはカタログをご確認ください
ステンレス製 ローラコンベヤ Mシリーズ RS-1010 外径10mmのレビュー
コンベアとコンベアのつなぎの部分に使用
4
4.02019/07/24
ステンレス製でサイズの細いタイプのものが他のメーカーなどには見当たらなかったのでこの商品を選定しました。食品工場になりま...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qローラー表面処理はされてますか？
A
#400研磨処理されております。
Qボス部分の材質は何ですか？
A
樹脂製です。
