ベルゴッチTYPE34 ジョイントダコーレスモデルのベルトコンベア

  • 駆動種類
    センタードライブ
  • テールローラ径D(テール乗移り部R) (mm)
    27.2
  • ベルト材質
    ポリウレタン
  • 逆転スイッチオプション
    なし

ご注意

  • ブラシレス変速モータHタイプがBタイプに変更となりました。詳細はメーカーカタログ011、012ページをご確認下さい。
未確定:候補が63型番あります。
数量:

商品仕様

外形図

W=公称ベルト幅

製品仕様

標準仕様

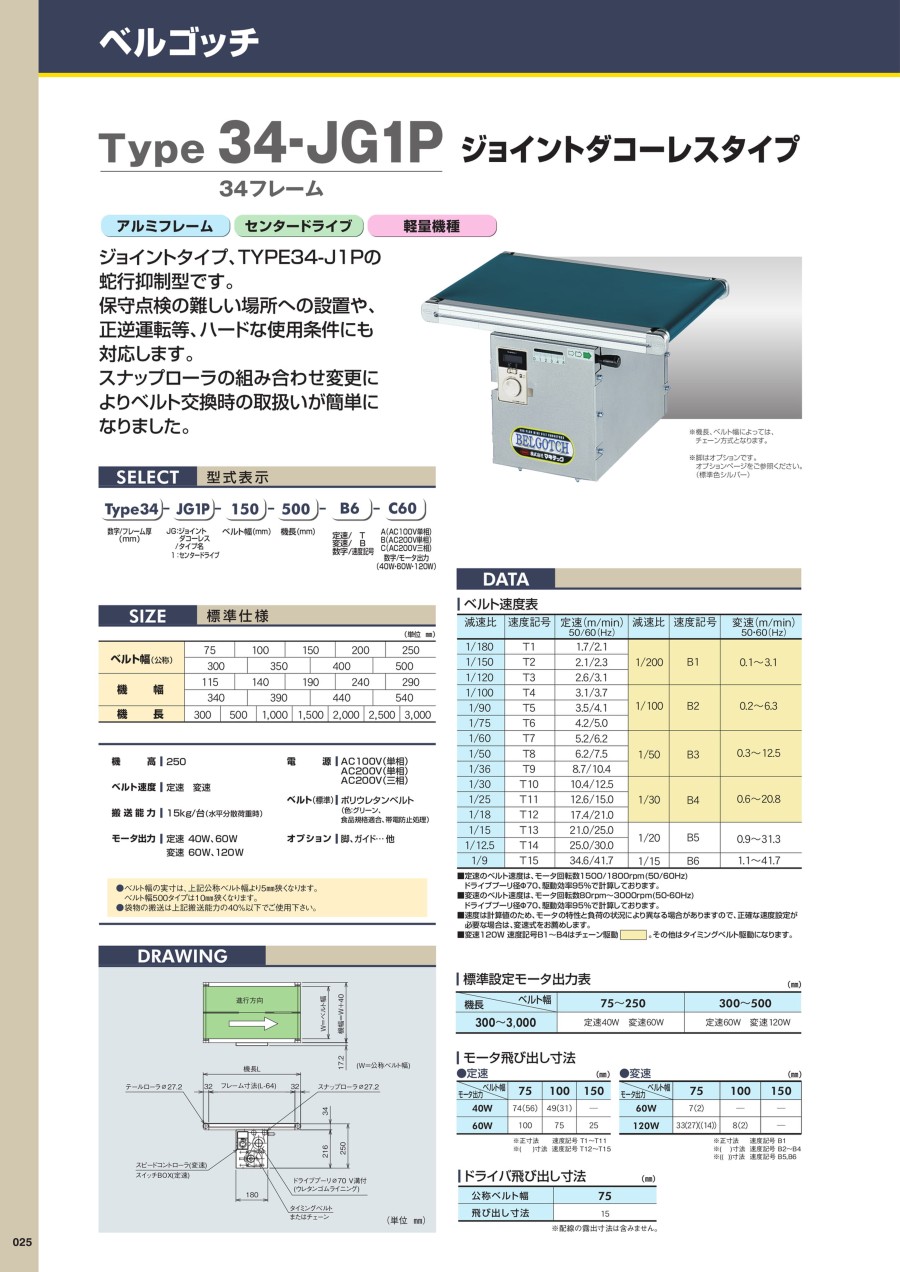

ベルゴッチTYPE34 ジョイントダコーレスモデルのベルトコンベア 仕様
機高250
ベルト速度定速/変速
搬送能力15kg/台(水平分散荷重時)
定格出力定速40W、60W
変速60W、120W
電源AC100V(単相)、AC200V(単相)、AC200V(三相)
ベルト(標準)ポリウレタンベルト(色:グリーン、食品規格適合、帯電防止処理)

・ベルト幅の実寸は、上記公称ベルト幅より5mm狭くなります。
  ベルト幅500タイプは10mm狭くなります。
・袋物の搬送は上記搬送能力の40%以下でご使用下さい。



ベルト速度表

減速比速度記号定速(m/min)
50/60(Hz)
減速比速度記号変速(m/min)
50・60(Hz)
1/180T11.7/2.11/200B10.1~3.1
1/150T22.1/2.3
1/120T32.6/3.1
1/100T43.1/3.71/100B20.2~6.3
1/90T53.5/4.1
1/75T64.2/5.0
1/60T75.2/6.21/50B30.3~12.5
1/50T86.2/7.5
1/36T98.7/10.4
1/30T1010.4/12.51/30B40.6~20.8
1/25T1112.6/15.0
1/18T1217.4/21.0
1/15T1321.0/25.01/20B50.9~31.3
1/12.5T1425.0/30.0
1/9T1534.6/41.71/15B61.1~41.7
  • 定速のベルト速度は、モータ回転数1,500/1,800rpm(50/60Hz)ドライブプーリ径φ70、駆動効率95%で計算しております。
  • 変速のベルト速度は、モータ回転数80rpm~3,000rpm(50・60Hz)ドライブプーリ径φ70、駆動効率95%で計算しております。
  • 正確な速度選定が必要な場合は、変速式をお薦めします。
  • 変速120W速度記号B1~B4はチェーン駆動。その他はタイミングベルト駆動になります。

型番リスト

表示件数
型番

ベルト幅

(mm)

速度制御方法

電源

モータ出力

機長

(mm)

減速比

最小発注数量
500
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
500
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
75 ~ 300
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
ブラシレス変速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
350 ~ 400
定速
AC100V(単相) / AC200V(単相) / AC200V(三相)
40W / 60W / 120W
300 ~ 3000
1個
通常単価(税別) (税込単価)
通常出荷日
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
11日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目
-
( - )
8日目

詳細情報

基本情報

ジョイントモデル、TYPE-Jの蛇行抑制型です。保守点検の難しい場所への設置や、正逆運転等、ハードな使用条件にも対応します。 【単価:115,360円~】

ご注意

  • ブラシレス変速モータHタイプがBタイプに変更となりました。詳細はメーカーカタログ011、012ページをご確認下さい。

コンベヤの設計・選定でお困りの方はこちら。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。
