鋳鉄製角フランジ形ユニット UCF
- 一部SALE 2026/01/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,571円～153,440円特別価格
- 税込単価
- 1,728円～168,784円特別価格
軸受と四角形のフランジを持つ軸受箱を組み合わせた軸受ユニット
詳細情報を確認する未確定：候補が365型番あります。
商品情報
外形図

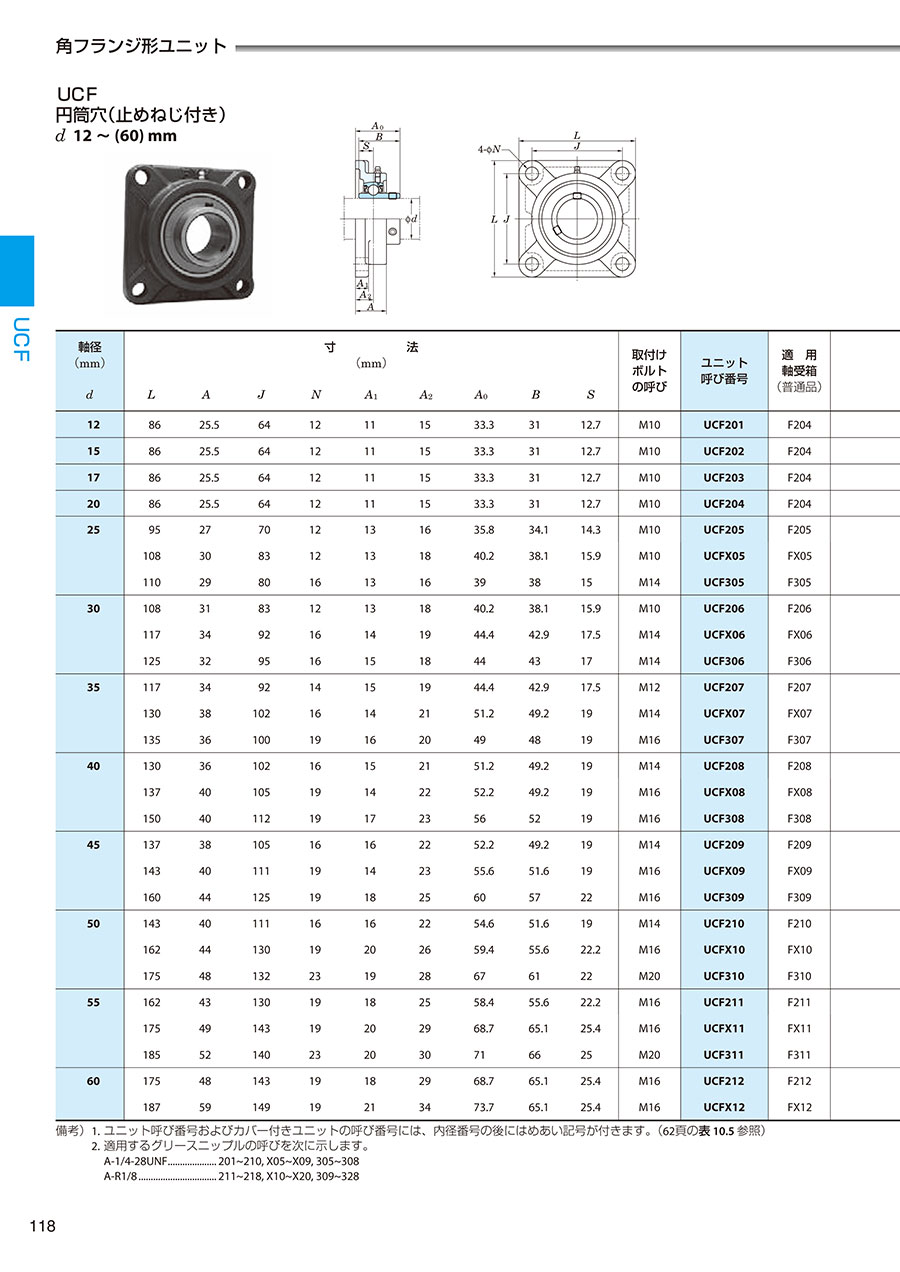

規格表
備考）
- 1. ユニット呼び番号およびカバー付きユニットの呼び番号には、内径番号の後にはめあい記号が付きます。
- 2. 適用するグリースニップルの呼びを次に示します。
A-1/4-28UNF：201～210, X05～X09, 305～308
A-R1/8：211～218, X10～X20, 309～328 - 3. 三重シール品（201～205は二重シール）の場合は、ユニット呼び番号および軸受呼び番号の後に付属品記号L3（またはL2）を付記します
（呼び番号例 UCF206JL3、UC206L3）。 - 4. 適用軸受の寸法および形状は、デジタルカタログの軸受寸法表を参照ください。
製品仕様
インサート軸受ユニットの構造（代表例）
軸受ユニットの部品および付属品の材料
| 名称 | 材料 | 記号 | 規格番号 |
|---|---|---|---|
| シール（普通品） | ニトリルコム | NBR | - |
| シール（耐熱用、耐寒用） | シリコーンゴム | VMQ | - |
| 鋼板カバー | 冷間圧延鋼板および鋼帯 | SPCD | JIS G 3141 |
| 鋳鉄カバー | ねずみ鋳鉄品 | FC200 | JIS G 5501 |
耐熱用ユニットと耐寒用ユニットの仕様
| 耐熱用ユニットと耐寒用ユニットの仕様 | ||||||
|---|---|---|---|---|---|---|
| 区分 | 特殊記号 | 使用温度範囲 | グリース | シールゴムの素材 | 軸受の内部すきま | |
| （℃） | UC形 | UK形 | ||||
| 普通品 | - | -20 to 100 | リチウム複合石けん | ニトリル | CN | C3 |
| 耐寒用 | D2K2 | -50 to 120 | リチウム石けん | シリコーン | CN | C3 |
| 耐熱用 | D1K2 | -40 to 180 | ジウレア | シリコーン | C4 | C5 |
| 耐熱用 | D9K2 | -20 to 230 | フッ素 | シリコーン | C4 | C5 |
| 超耐熱用ユニットの仕様 | ||||||
|---|---|---|---|---|---|---|
| 区分 | 特殊記号 | 使用温度範囲 | グリース | シールゴムの素材 | 軸受の内部すきま | |
| （℃） | UC形 | UK形 | ||||
| 耐熱用 | D9P4S6Y2 | -20 to 260 | フッ素 | - | C4 | - |
| 超耐熱用 | S6Y3 | 300 to 450 | 固体潤滑剤保持器 | - | 特殊 | - |
特長
UCFは四角形のフランジで4つの取り付け穴をもつ軸受箱を組み合わせたユニットです。機械側面など垂直面に取付けて使用します。内輪に取付けられた2個の止めねじで簡単で確実に軸に取り付けることの出来るユニットです。
型式表示方法
備考）上記は呼び番号の構成例を示すが、ユニットによっては異なる場合もあります
表 10.1 軸受の形式記号
| 軸受の形式記号 | 内容 | 軸受の形式記号 | 内容 |
|---|---|---|---|
| UC | 円筒穴、止めねじ付き（JIS規格品） | SB | 円筒穴、止めねじ付き（軽量形） |
| UC-S6 | 円筒穴、止めねじ付き（ステンレス） | SU | 円筒穴、止めねじ付き（小型） |
| UK | テーパ穴（アダプタ用）（JIS規格品） | SU-S6 | 円筒穴、止めねじ付き（スアンレス） |
| ZK | テーパ穴（Z ロツクスリーブ用） | ER | 円筒穴、止めねじ付き、円筒外径面、給油機構・止め輪付き |
| NA | 円筒穴、偏心固定輪付き（JIS規格品、UWE形に相当） | ||
| NC | 円筒穴、同心固定輪付き | RB | 円筒穴、止めねじ付き、円筒外径面 |
表 10.2 軸受箱の形式記号
| 軸受箱の形式記号 | 内容 | 軸受箱の形式記号 | 内容 |
|---|---|---|---|
| P | ピロー形（JIS規格品） | FL | ひしフランジ形（ダイカスト） |
| IP | 厚肉ピロー形 | SF | 角フランジ形（ステンレス） |
| PA | 狭幅ピロー形 | SFL | ひしフランジ形（ステンレス） |
| PH | 心高ピロー形 | SFC | 印ろう付き丸フランジ形（ステンレス） |
| LP | 軽量ピロー形 | PF | 鋼板製丸フランジ形（JIS規格品） |
| P | ピロー形（ダイカスト） | PFL | 鋼板製ひしフランジ形（JIS規格品） |
| SP | ピロー形（ステンレス） | VF | 角フランジ形（プラスチック） |
| SPA | 狭幅ピロー形（ステンレス） | VFL | ひしフランジ形（プラスチック） |
| VP | ピロー形（プラスチック） | T | テークアップ形（JIS規格品） |
| SP | ピロー形（ステンレス） | ST | テークアップ形（ステンレス） |
| pp | 鋼板製ピロー形（JIS規格品） | TH | 形鋼製フレーム付きテークアップ形 |
| F | 角フランジ形（JIS規格品） | TL | 軽溝形鋼製フレーム付きテークアップ形 |
| FL | ひしフランジ形（JIS規格品） | TU | 溝形鋼製フレーム付きテークアップ形 |
| FA | 変形ひしフランジ形 | PTH | 鋼板製フレーム付きテークアップ形 |
| FB | 変形フランジ形 | NPTH | 鋼板製フレーム付きテークアップ形 |
| FC | 印ろう付き丸フランジ形（JIS規格品） | C | カートリッジ形（JIS規格品） |
| FS | 印ろう付き角フランジ形（JIS規格品） | HA | ハンガー形 |
表 10.3 直径系列記号
表 10.5 はめあい記号
| 直径系列記号 | 内容 |
|---|---|
| 2 | 軽荷重用 |
| X | 中荷重用 |
| 3 | 重荷重用 |
| はめあい記号 | 内容 |
|---|---|
| J | 軸受箱の球状軸受座直径の公差域クフスが、J7 （球状軸受座直径が120 mmを超えるものには、表示しない） |
表 10.6 付属品記号
表 10.7 軸受特殊記号
| 付属品記号 | 内容 |
|---|---|
| C 1） | カバー、貫通形 |
| D 1） | カバー、密閉形 |
| FC | 鋳鉄カバー、貫通形 |
| FD | 鋳鉄カバー、密閉形 |
| L3 | 三重シール品 |
| 項目 | 軸受特殊記号 | 内容 |
|---|---|---|
| グリース | D1 | 耐熱用 |
| D2 | 耐寒用 | |
| D9 | 耐熱用（フッ素系グリース） | |
| シール | K2 | シリコーンゴム |
| K3 | 非接触形 |
注1）記号 C, D の標準仕様は、
201～218, X05～X17 ・・・鋼板カバー
X18～X20, 305～328 ・・・鋳鉄カバー
201～218, X05～X17 ・・・鋼板カバー
X18～X20, 305～328 ・・・鋳鉄カバー
表 10.8 軸受箱特殊記号
| 項目 | 軸受箱特殊記号 | 内容 |
|---|---|---|
| 加工 | E1 | 鋼板カバー取付け溝（直径系列2, X） |
| E3 | 鋳鉄カバー取付け溝（直径系列2, X, 3） | |
| E4 | 無給油形 | |
| E4（M） | 虫ねじ付き無給油式 |
選定サポート情報
軸受の精度
軸受の精度をデジタルカタログ表 11.1～表 11.4 に示します。
円筒穴軸受内輪の面取寸法の許容限界値をデジタルカタログ表 11.5 に示します。
UC
表 11.1 軸受の内輪の許容差および許容値
| 呼び軸受内径 （mm） | 平面内平均内径の 寸法差 ⊿dmp | 平面内内径不同 | 内輪および偏心固定輪の 偏心面の偏心量の寸法差 ⊿Hs | 内輪幅の寸法差 ⊿Bs | 内輪の ラジアル振れ Kia | ||||
|---|---|---|---|---|---|---|---|---|---|
| を超え | 以下 | 上 | 下 | 最大 | 上 | 下 | 上 | 下 | 最大 |
| - | 10 | + 15 | 0 | 10 | + 100 | -100 | 0 | -120 | 10 |
| 10 | 18 | + 15 | 0 | 10 | + 100 | -100 | 0 | -120 | 15 |
| 18 | 31.75 | + 18 | 0 | 12 | + 100 | -100 | 0 | -120 | 18 |
| 31.75 | 50.8 | + 21 | 0 | 14 | + 100 | -100 | 0 | -120 | 20 |
| 50.8 | 80 | + 24 | 0 | 16 | + 100 | -100 | 0 | -150 | 25 |
| 80 | 120 | + 28 | 0 | 19 | + 100 | -100 | 0 | -200 | 30 |
| 120 | 180 | + 33 | 0 | 22 | + 100 | -100 | 0 | -250 | 35 |
単位 μm
詳細はこちらをご覧ください。
技術情報
取付面から球状軸受座中心までの距離の寸法差（⊿A2s）およびボルト穴の位置度公差（X）
| 軸受箱呼び番号 | ⊿A2s | X | ||
|---|---|---|---|---|
| F204～F210 | FX05～FX10 | F305～F310 | ±0.5 | 0.7 |
| F211～F218 | FX11～FX20 | F311～F328 | ±0.8 | 1 |
ボルト穴径の寸法差（⊿Ns）
| 軸受箱呼び番号 | ⊿Ns | ||
|---|---|---|---|
| F204～F218 | FX05～FX18 | F305～F315 | ±0.2 |
| - | FX20 | F316～F328 | ±0.3 |
F205JE3（鋳鉄カバー付き軸受箱）の形状を次に示します。
定格寿命の計算
軸受の基本定格寿命と基本動定格荷重、動等価荷重との関係は、式（4.1）で表わすことができます。軸受ユニットが一定の回転速度で使用されるときは、式（4.2）に示すように寿命を時間で表わした方が便利です。
ここに、
L10：基本定格寿命, 106 回転
L10h：基本定格寿命, hr
Cr：基本動定格荷重, N
Pr：動等価荷重, N （ 5 軸受荷重 を参照）
n：回転速度, min-1
詳細はこちらをご覧ください。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,792円 ( 1,971円 ) | 6日目 |
2,127円 ( 2,340円 ) | 7日目 |
2,419円 ( 2,661円 ) | 9日目 |
2,424円 ( 2,666円 ) | 7日目 |
2,163円 ( 2,379円 ) | 9日目 |
2,566円 ( 2,823円 ) | 7日目 |
2,419円 ( 2,661円 ) | 9日目 |
2,424円 ( 2,666円 ) | 7日目 |
1,897円 ( 2,087円 ) | 6日目 |
1,879円 ( 2,067円 ) | 7日目 |
2,017円 ( 2,219円 ) | 7日目 |
1,882円 ( 2,070円 ) | 6日目 |
2,419円 ( 2,661円 ) | 7日目 |
2,419円 ( 2,661円 ) | 7日目 |
2,424円 ( 2,666円 ) | 7日目 |
2,163円 ( 2,379円 ) | 7日目 |
2,419円 ( 2,661円 ) | 7日目 |
2,424円 ( 2,666円 ) | 7日目 |
1,656円 ( 1,822円 ) | 6日目 |
1,879円 ( 2,067円 ) | 6日目 |
2,118円 ( 2,330円 ) | 7日目 |
1,571円 ( 1,728円 ) | 6日目 |
1,719円 ( 1,891円 ) | 6日目 |
2,221円 ( 2,443円 ) | 7日目 |
2,408円 ( 2,649円 ) | 7日目 |
2,389円 ( 2,628円 ) | 7日目 |
2,161円 ( 2,377円 ) | 7日目 |
2,408円 ( 2,649円 ) | 7日目 |
2,389円 ( 2,628円 ) | 7日目 |
1,638円 ( 1,802円 ) | 6日目 |
1,878円 ( 2,066円 ) | 6日目 |
1,983円 ( 2,181円 ) | 7日目 |
1,591円 ( 1,750円 ) | 4日目 |
1,677円 ( 1,845円 ) | 6日目 |
2,353円 ( 2,588円 ) | 4日目 |
2,353円 ( 2,588円 ) | 7日目 |
2,282円 ( 2,510円 ) | 7日目 |
2,022円 ( 2,224円 ) | 4日目 |
2,406円 ( 2,647円 ) | 6日目 |
2,353円 ( 2,588円 ) | 7日目 |
2,396円 ( 2,636円 ) | 7日目 |
1,680円 ( 1,848円 ) | 6日目 |
2,601円 ( 2,861円 ) | 7日目 |
2,601円 ( 2,861円 ) | 7日目 |
1,882円 ( 2,070円 ) | 6日目 |
1,870円 ( 2,057円 ) | 7日目 |
2,872円 ( 3,159円 ) | 7日目 |
1,794円 ( 1,973円 ) | 4日目 |
1,779円 ( 1,957円 ) | 6日目 |
2,524円 ( 2,776円 ) | 4日目 |
2,524円 ( 2,776円 ) | 7日目 |
2,572円 ( 2,829円 ) | 7日目 |
2,496円 ( 2,746円 ) | 4日目 |
2,560円 ( 2,816円 ) | 6日目 |
2,560円 ( 2,816円 ) | 6日目 |
2,524円 ( 2,776円 ) | 7日目 |
2,572円 ( 2,829円 ) | 7日目 |
1,779円 ( 1,957円 ) | 6日目 |
2,890円 ( 3,179円 ) | 7日目 |
2,890円 ( 3,179円 ) | 7日目 |
詳細情報
基本情報
軸受と四角形のフランジを持つ軸受箱を組み合わせた軸受ユニット
ご注意
- 玉軸受ユニットは調心機能を有するため、軸受がわずかに動きます。
- 本体と軸受けのはめ合いは少しきつめに設定されております。納品時に軸受けが傾いている場合は、使用される軸等を軸受けに挿入して傾きを調整してください。
