未確定：候補が83型番あります。
カートリッジ形ユニット UCC
- 通常単価(税別)
- 1,868円～71,527円
- 税込単価
- 2,055円～78,680円
軸受と外径面が円筒状をした軸受箱を組み合せた軸受ユニット。軸受箱は円筒状でh7...
詳細情報を確認する- ベアリングユニット 種類
- カートリッジ形ユニット
- 軸受内径 形状
- 円筒穴止ねじ式
- 転動体材質
- 軸受鋼
未確定：候補が83型番あります。
商品情報
外形図
製品仕様
- 円筒穴（止めねじ付き）
外径の寸法差（ΔHs）、幅の寸法差（ΔAs）および外径の円周振れ公差（Y）
| 軸受箱呼び番号 | ΔHs | ΔAs | Y | |
|---|---|---|---|---|
| C204～C205 | - | -0.030～0 | ±0.2 | 0.2 |
| C206～C210 | C305～C308 | -0.035～0 | ||
| - | C309～C310 | -0.040～0 | ||
| C211～C212 | - | ±0.3 | 0.3 | |

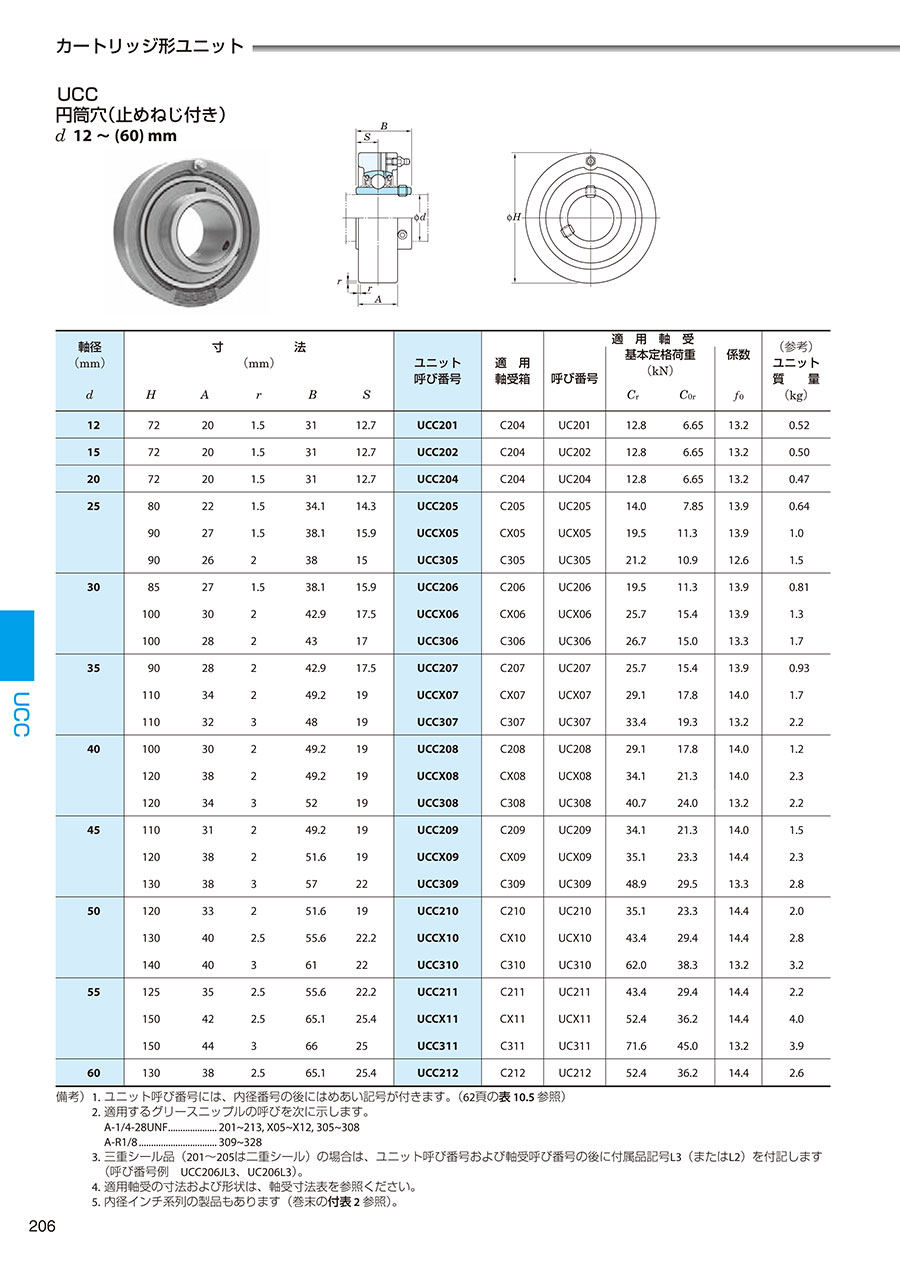

規格表
- 1. ユニット呼び番号には、内径番号の後にはめあい記号が付きます。
- 2. 適用するグリースニップルの呼びを次に示します。
A-1/4-28UNF：201～213、X05～X12、305～308
A-R1/8：309～328 - 3. 三重シール品（201～205は二重シール）の場合は、ユニット呼び番号および軸受呼び番号の後に付属品記号L3（またはL2）を付記します。
（呼び番号例 UCC206JL3、UC206L3） - 4. 適用軸受の寸法および形状は、軸受寸法表を参照ください。
選定サポート情報
はめあい記号
J：軸受箱の球状軸受座直径の公差域クラスが、J7 （球状軸受座直径が120mmを超えるものには、表示しない）
軸受特殊記号
| 項目 | 軸受特殊記号 | 内容 |
|---|---|---|
| グリース | D1 | 耐熱用 |
| シール | K2 | シリコーンゴム |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,025円 ( 2,228円 ) | 7日目 |
2,338円 ( 2,572円 ) | 7日目 |
2,167円 ( 2,384円 ) | 7日目 |
2,025円 ( 2,228円 ) | 6日目 |
2,338円 ( 2,572円 ) | 7日目 |
2,167円 ( 2,384円 ) | 7日目 |
1,868円 ( 2,055円 ) | 6日目 |
2,701円 ( 2,971円 ) | 6日目 |
2,271円 ( 2,498円 ) | 7日目 |
2,164円 ( 2,380円 ) | 6日目 |
2,162円 ( 2,378円 ) | 6日目 |
2,910円 ( 3,201円 ) | 6日目 |
2,457円 ( 2,703円 ) | 6日目 |
2,541円 ( 2,795円 ) | 6日目 |
2,757円 ( 3,033円 ) | 6日目 |
2,808円 ( 3,089円 ) | 9日目 |
2,928円 ( 3,221円 ) | 6日目 |
3,063円 ( 3,369円 ) | 4日目 |
3,886円 ( 4,275円 ) | 6日目 |
3,241円 ( 3,565円 ) | 7日目 |
3,234円 ( 3,557円 ) | 6日目 |
3,645円 ( 4,010円 ) | 6日目 |
4,376円 ( 4,814円 ) | 6日目 |
3,831円 ( 4,214円 ) | 6日目 |
4,069円 ( 4,476円 ) | 6日目 |
4,921円 ( 5,413円 ) | 6日目 |
4,590円 ( 5,049円 ) | 7日目 |
4,269円 ( 4,696円 ) | 6日目 |
4,463円 ( 4,909円 ) | 6日目 |
5,536円 ( 6,090円 ) | 6日目 |
5,232円 ( 5,755円 ) | 6日目 |
4,675円 ( 5,143円 ) | 6日目 |
6,018円 ( 6,620円 ) | 6日目 |
7,672円 ( 8,439円 ) | 6日目 |
6,830円 ( 7,513円 ) | 6日目 |
6,033円 ( 6,636円 ) | 6日目 |
7,121円 ( 7,833円 ) | 6日目 |
7,884円 ( 8,672円 ) | 7日目 |
7,067円 ( 7,774円 ) | 6日目 |
9,275円 ( 10,203円 ) | 6日目 |
11,650円 ( 12,815円 ) | 6日目 |
10,925円 ( 12,018円 ) | 9日目 |
9,577円 ( 10,535円 ) | 6日目 |
3,805円 ( 4,186円 ) | 6日目 |
4,467円 ( 4,914円 ) | 7日目 |
4,304円 ( 4,734円 ) | 6日目 |
5,050円 ( 5,555円 ) | 7日目 |
4,985円 ( 5,484円 ) | 6日目 |
5,811円 ( 6,392円 ) | 7日目 |
5,330円 ( 5,863円 ) | 7日目 |
5,768円 ( 6,345円 ) | 6日目 |
6,820円 ( 7,502円 ) | 7日目 |
6,086円 ( 6,695円 ) | 7日目 |
8,116円 ( 8,928円 ) | 6日目 |
9,071円 ( 9,978円 ) | 6日目 |
8,046円 ( 8,851円 ) | 6日目 |
9,954円 ( 10,949円 ) | 6日目 |
11,614円 ( 12,775円 ) | 7日目 |
10,330円 ( 11,363円 ) | 7日目 |
15,882円 ( 17,470円 ) | 7日目 |
